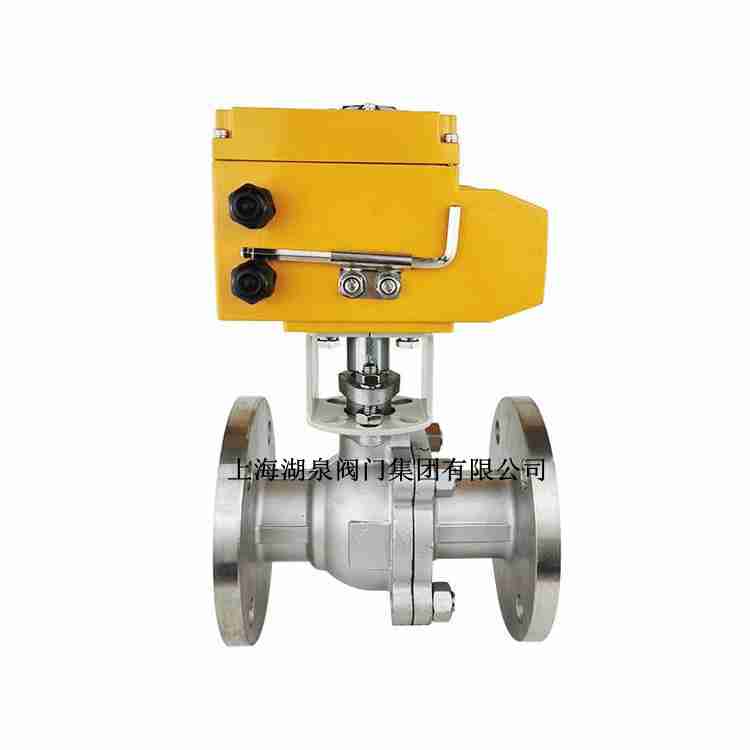

304电动球阀
三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案，阀门售前、售中、售后专业服务
销售热线：021－64162222
图文传真：021－62677999
技术支持：021－60510333
三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案，阀门售前、售中、售后专业服务
销售热线：021－64162222
图文传真：021－62677999
技术支持：021－60510333
| Q941H 型 PN16~PN63 法兰连接浮动硬密封球阀主要性能参数 | ||||
| 型号 | 工作压力 / MPa | 适用温度 / ℃ | 适用介质 | |
| Q941H-16C | 16 | 1.6 | -28~425 | 水、蒸汽、油品等 |
| Q941H-25 | 25 | 2.5 | ||
| Q941H-40 | 40 | 4.0 | ||
| Q941H-63 | 63 | 6.3 | ||
| Q941H-16P | 16 | 1.6 | -28~500 | 硝酸等腐蚀性介质 |
| Q941H-25P | 25 | 2.5 | ||
| Q941H-40P | 40 | 4.0 | ||
| Q941H-63P | 63 | 6.3 | ||
| Q941H-16R | 16 | 1.6 | ||
| Q941H-25R | 25 | 2.5 | ||
| Q941H-40R | 40 | 4.0 | ||
| Q941H-63R | 63 | 6.3 | ||
| NA电动执行机构技术参数 | 阀体参数 | ||
|
1.输入信号：4～20mADC 1-5VDC 220VAC开关接点信号 2..阀位输出信号： 4～20mADC，负载电阻：≤500Ω 3.分辨率:高于1/200 4.死区：0.4～1.2%可调 5.信号隔离：输入信号,输出信号,电源三隔离 6.故障状态：可设定为0-100%全行程任意位置 7.工作温度：-10～55℃ 8.相对湿度：≤90%（不凝结） 9.位置转换精度：±0.5% 10.绝缘电阻: ≥100MΩ(500VDC.) 11.绝缘强度: 2000VAC，1分钟（输入对输出对电源对地） 12.采用独特的电制动线路，因而定位精度高，执行机构灵敏，启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点。 13．适用于动作频繁的调节回路，当接通持续率为25%时，每小时动作次数可达630-1200次。 |
公称通径 | DN10～300mm | |
| 公称压力 | PN1.6 2.5 4.0 6.4 31.5MPa(定制) | ||
| 泄漏量 | 软密封:零泄漏 | 硬密封:≤额定流量的10-5 | |
| 执行机构 |
可另配PSQ、UNIC、361RS等 系列电子式电动执行机构 |
||
| 流量特性 | 快开特性 | ||
| 可调范围 | DN15-80 | DN100-300 | |
| 250:1 | 350:1 | ||
| 基本误差 | ±1% | ||
| 死区 | ≤1% | ||
| 回差 | ≤1% | ||
|
适用温度 |
密封面 | ||
| PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃ | |||
