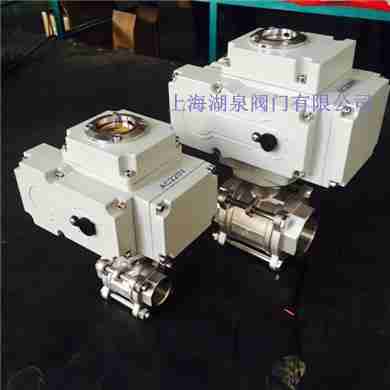

上海湖泉阀门有限公司Q911F-16P不锈钢电动球阀-标准型电动螺纹丝扣球阀dn25 DN32它具有旋转90度的动作,旋塞体为球体,有圆形通孔或通道通过其轴线。球阀在管路中主要用来做切断、分配和改变介质的流动方向,只需要用旋转90度的操作 和很小的转动力矩就能关闭严密。球阀最适宜做开关、切断阀使用,但近来的发展已将球阀设计成使它具有节流和控制流量之用,如V型球阀。“中华品质,寰球共 享” 二、球阀主要特点 球阀的主要特点是本身结构紧凑,流体阻力小,全通径的球阀基本没有流阻。密封可靠,结构简单、体积小、重量轻,维修方便,密封面与球面常在闭合状态,不易 被介质冲蚀,易于操作和维修,适用于水、溶剂、酸和天然气等一般工作介质,而且还适用于工作条件恶劣的介质,如氧气、过氧化氢、甲烷和乙烯等,在各行业得 到广泛的应用,在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀,适用范围广,通径从小到几毫米,大到几米,从高真 空至高压力都可应用。 球阀阀体可以是整体的,也可以是组合式的。 三、球体的支撑方式分为浮动式球阀和固定式球阀两类。
公称通径 DN(mm) |
公称压力 PN(MPa) |
主要尺寸(mm) | ||||||
L | D | D1 | D2 | f | b | Z-φd | ||
15 | 1.6 | 140 | 95 | 65 | 45 | 2 | 14 | 4-φ14 |
20 | 140 | 105 | 75 | 55 | 2 | 16 | 4-φ14 | |
25 | 150 | 115 | 85 | 65 | 2 | 16 | 4-φ14 | |
32 | 165 | 135 | 100 | 78 | 2 | 18 | 4-φ18 | |
40 | 180 | 145 | 110 | 85 | 3 | 18 | 4-φ18 | |
50 | 200 | 160 | 125 | 100 | 3 | 20 | 4-φ18 | |
65 | 220 | 180 | 145 | 120 | 3 | 20 | 4-φ18 | |
80 | 250 | 195 | 160 | 135 | 3 | 22 | 8-φ18 | |
100 | 280 | 215 | 180 | 155 | 3 | 24 | 8-φ18 | |
125 | 320 | 245 | 210 | 185 | 3 | 26 | 8-φ18 | |
150 | 360 | 280 | 240 | 21O | 3 | 28 | 8-φ23 | |
200 | 457 | 335 | 295 | 265 | 3 | 30 | 12-φ23 | |
250 | 533 | 405 | 355 | 320 | 3 | 32 | 12-φ25 | |
300 | 610 | 460 | 410 | 375 | 4 | 34 | 12-φ25 | |
350 | 686 | 520 | 470 | 435 | 4 | 38 | 16-φ25 | |
400 | 762 | 580 | 525 | 485 | 4 | 40 | 16-φ30 |
电动球阀Q941F-16P适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式,由 UNIC、PSQ、HQ、DHL等电动执行器(也可根据用户要求配置其他型号电子式电动执行机构)与超短球阀组成。电动执行机构内置伺服系统,无须另配伺服放大器,输入 4-20mA 信号及 220V AC 电源即可控制运转。和普通电动球阀相比具有阀座与端面法兰距离近,物料滞留少,密封性能优越,结构紧凑,体积小,重量轻,等特点。
