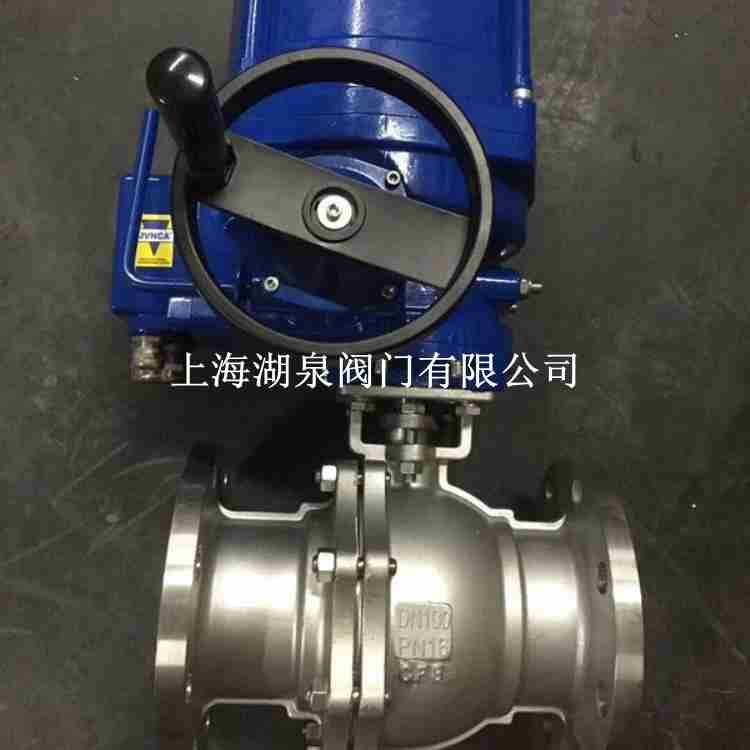

阀门电动切断
球阀式采用“O”型切断式实现介质直通,并达到无阻调节的目标,适用于两位切断场合。
球阀与执行机构采用直连接式,具有结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构可根据用户要求配置电动快速切断
球阀采用一体化结构,与电动执行机构相配,有输入控制信号(4~20mADC或1-5VDC)及单相电源即可控制运转,关闭时间1S。电动快速切断
球阀具有快速切断反应功能、体积小、轻便宜人 配套简单、流通能力大、特别适合于介质是粘稠,含颗粒,纤维性质。目前该球阀广泛应用于燃油、食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。
电动切断球阀结构特点:
1、流体阻力小、球阀是所有阀类中流体阻力的一种,即使是缩径球阀,其流体阻力也相当小。
2、止推轴承减小阀杆磨擦力矩,可使阀杆长期操作平稳灵活。
3、阀座密封性能好,采用聚四氟乙烯等弹性材料制成的密封圈,结构易于密封,而且球阀的阀封能力随着介质压力的而增大。
4、阀杆密封可靠,由于阀杆只作彷转动运而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力而增大。
5、由于聚四氟乙烯等材料具有良好的自润滑性,与球体的磨擦损失小,故球阀的使用寿命长。
6、下装式阀杆和阀杆头部凸阶防止阀杆喷出,如火灾造成阀杆密封破坏,凸阶与阀体间还可形成金属接触,确保阀杆密封。
7、 防静电功能:在球体、阀杆、阀体之间设置弹簧,能将开关过程产生的静电导出。
电动切断球阀连接尺寸及重量
公称通径DN |
G |
L |
H |
L1 |
15 |
1/2” |
75 |
275 |
157 |
20 |
3/4” |
80 |
280 |
157 |
25 |
1” |
90 |
287 |
157 |
32 |
1 1/4” |
40 |
297 |
208 |
40 |
1 1/2” |
120 |
312 |
208 |
50 |
2” |
140 |
325 |
208 |
要连接尺寸及重量
公称通径DN |
G |
L |
H |
L1 |
15 |
1/2” |
75 |
275 |
157 |
20 |
3/4” |
80 |
280 |
157 |
25 |
1” |
90 |
287 |
157 |
32 |
1 1/4” |
40 |
297 |
208 |
40 |
1 1/2” |
120 |
312 |
208 |
50 |
2” |
140 |
325 |
208 |
电动切断球阀主要外形连接尺寸:
公称通径DN(mm) |
尺寸(mm) |
L |
D3 |
D2 |
D1 |
b |
f |
N-d |
15 |
108 |
95 |
65 |
45 |
14 |
2 |
4-14 |
20 |
117 |
105 |
75 |
55 |
|
|
公称通径 |
标准值 |
参考值 |
DN(mm) |
NPS(inch) |
L |
D |
D1 |
D2 |
f |
|
Z-¢d |
L1 |
H |
|
|
PN1.6(MPa) |
15 |
1/2 |
140/130 |
95 |
65 |
45 |
2 |
14 |
4-¢14 |
231 |
350 |
20 |
3/4 |
140/130 |
105 |
75 |
55 |
2 |
16 |
4-¢14 |
231 |
370 |
25 |
1 |
150/1340 |
115 |
85 |
65 |
2 |
16 |
4-¢14 |
231 |
375 |
32 |
11/4 |
165 |
135 |
100 |
78 |
2 |
18 |
4-¢18 |
231 |
385 |
40 |
11/2 |
180/165 |
145 |
110 |
85 |
3 |
18 |
4-¢18 |
231 |
390 |
50 |
2 |
200/203 |
160 |
125 |
100 |
3 |
20 |
4-¢18 |
231 |
435 |
65 |
21/2 |
220/222 |
180 |
145 |
120 |
3 |
20 |
4-¢18 |
261 |
460 |
80 |
3 |
250/241 |
195 |
160 |
135 |
3 |
22 |
4-¢18 |
261 |
465 |
100 |
4 |
280/305 |
215 |
180 |
155 |
3 |
24 |
8-¢18 |
285 |
612 |
125 |
5 |
320/356 |
245 |
210 |
185 |
3 |
26 |
8-¢18 |
285 |
625 |
150 |
6 |
360/394 |
280 |
240 |
210 |
3 |
28 |
8-¢23 |
325 |
700 |
200 |
8 |
457 |
335 |
295 |
265 |
3 |
30 |
8-¢23 |
325 |
740 |
<table border=1; box-sizing:="" border-box;="" border-collapse:="" collapse;="" font-size:="" 14px;="" min-width:="" 100%;="" overflow-wrap:="" normal;="" word-break:="" color:="" rgb(0,="" 0,="" 0);="" font-family:="" "helvetica="" neue",="" helvetica,="" "pingfang="" sc",="" "hiragino="" sans="" gb",="" "microsoft="" yahei",="" "\\5fae软雅黑",="" arial,="" sans-serif;"=""> 公称通经 L D H1 H2 H3 D3 D1 R Y D2 W 15 112 95 48.5 120 320 65 225 80 200 260 56 20 120 105 51.5 120 323 75 225 80 200 260 56 25 128 115 55 120 330 85 225 80 200 260 56 32 150 135 67.5 155 425 100 225 160 225 290 68 40 170 145 72.5 155 442 110 225 160 225 290 68 50 180 160 80 155 452 125 225 160 225 290 68
