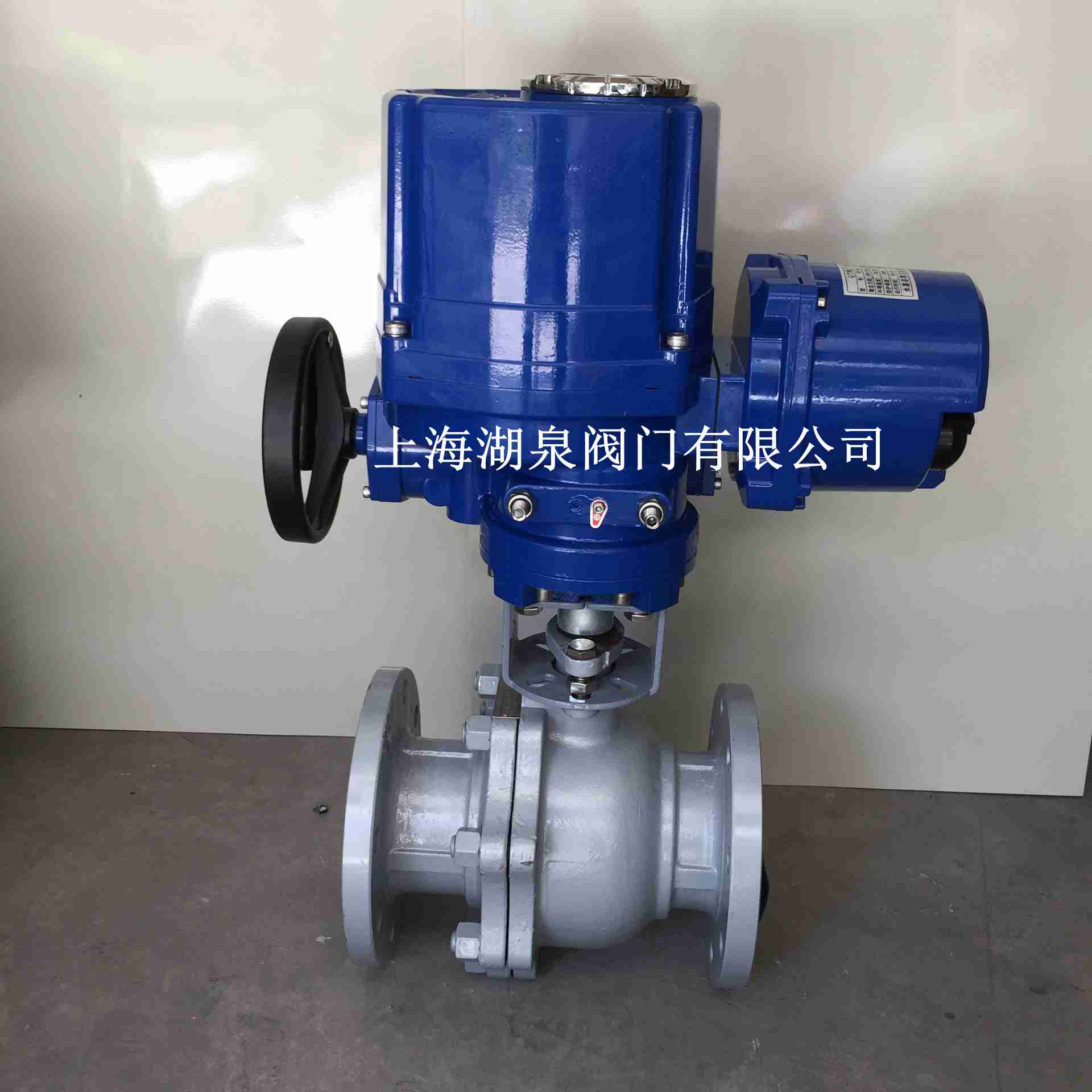

电动调节型球阀

上海湖泉阀门有限公司电动调节球阀适用于两位切断、调节的场合。球阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转。电动调节球阀具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。电动调节球阀通常用于密封要求严格的场合，除控制气体、液体、蒸汽介质外，还适宜控制污水和含有纤维性杂质的介质，广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。电动调节球阀是一种重要的阀类，在石油化工、长输管线等领域有广泛应用。球阀的关闭件是一个带孔的球体（或部分球），球体随阀杆转动，实现阀门的开启或关闭。电动调节球阀旋转90°即可全关全开，与相同规格的闸阀、截止阀比较、球阀体积小、重量轻，便于管道安装。

电动调节球阀 主要技术指标
控制精度：0.1%-3.0%(通过U4参数可调)
可接电动执行器反馈信号：电位器500Ω-10KΩ
可接收外部控制信号（DC）：4-20mA(1-5V、0-10V、开关量等出厂前定制)
输入阻抗：250Ω；
通过修改U1参数可设定：①DRTA/正动作，RVSA/逆动作模态②输入信号中断时“中断”模态—OPEN（开）、STOP（停）、SHUT（闭）
可选：①可控硅输出（AC，600V，25A）②继电器输出（AC，250V，10A）◆定货时指明
输出执行器位置信号：低漂移输出4-20mADC对应执行器全闭至全开，信号完全与输入隔离（光电隔离），输出负载≤500Ω
环境温度：0-70℃，湿度：35-85%
有超温保护功能：定位器壳内温度≥70℃时，定位器停止对执行器的开闭控制
可通过按键自由标定输入信号所对应执行器的动作区间（一般标定为电动执行器全闭、全开位置）
 电动调节球阀 主要零部件材料

零件名称	材 料
阀体	WCB	ZG1Cr18Ni9Ti	CF8 (304)	CF3 (304L)	ZG1Cr18Ni12Mo2Ti	CF8M(316)	CF3M (316L)
球体、阀杆	2Cr13	1Cr18Ni9Ti	0Cr19Ni9 (304)	00Cr19Ni11 (304L)	1Cr18Ni12Mo2Ti	0Cr17Ni12Mo2 (316)	00Cr17Ni12Mo2 (316L)
密封圈	聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯 柔性石墨
适用介质	水、气体、蒸汽、油品等	硝酸等腐蚀性介质		强氧化性介质	醋酸等腐蚀介质		尿素等腐蚀性介质



公称通径 DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数KV	21	38	72	112	170	273	384	512	940	1452	2222	3589	5128	7359
公称压力(MPa)	PN1.6、2.5、4.0、6.4 MPa
允许压差(MPa)	≤ 公称压力
阀体形式	两段式阀体
压盖型式	螺栓压紧式
密封填料	V型聚四氟乙烯填料、柔性石墨填料等
连接形式	法兰、对夹、焊接、螺纹
阀芯形式	"O"型球型阀芯
流量特性	近似快开特性
泄露量Q	按GB/T4213-92，小于额定KV0.01%
基本误差	±1%
回差	±1%
死区	≤1%
可调范围	250：1								350：1
配置执行器型号	HR、3610R、HQ、PSQ
控制方式	开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制)
