Q941F-25 风光互补物联网电动球阀 | 支持4G/5G平台

Q941F-25 风光互补物联网电动球阀是一款集成了风光互补供电系统与4G/5G物联网通信技术的智能电动球阀，专为偏远、无市电或供电不稳定区域的远程自动化控制需求设计。该产品实现了阀门状态远程监控、无线控制与智能管理，适用于石油、化工、环保、水利、矿山等多种工业自动化场景。‌

‌一、 产品核心构成与工作原理‌

该阀门由两大核心系统构成：

1. ‌阀门本体与电动执行机构‌：阀门采用Q941F型电动浮动式法兰球阀结构，通过电动执行器驱动球体旋转90度，实现管路的快速切断或调节。‌2 执行机构内置伺服系统，可直接接收4-20mA控制信号与AC220V/DC24V等电源，无需外置伺服放大器。‌

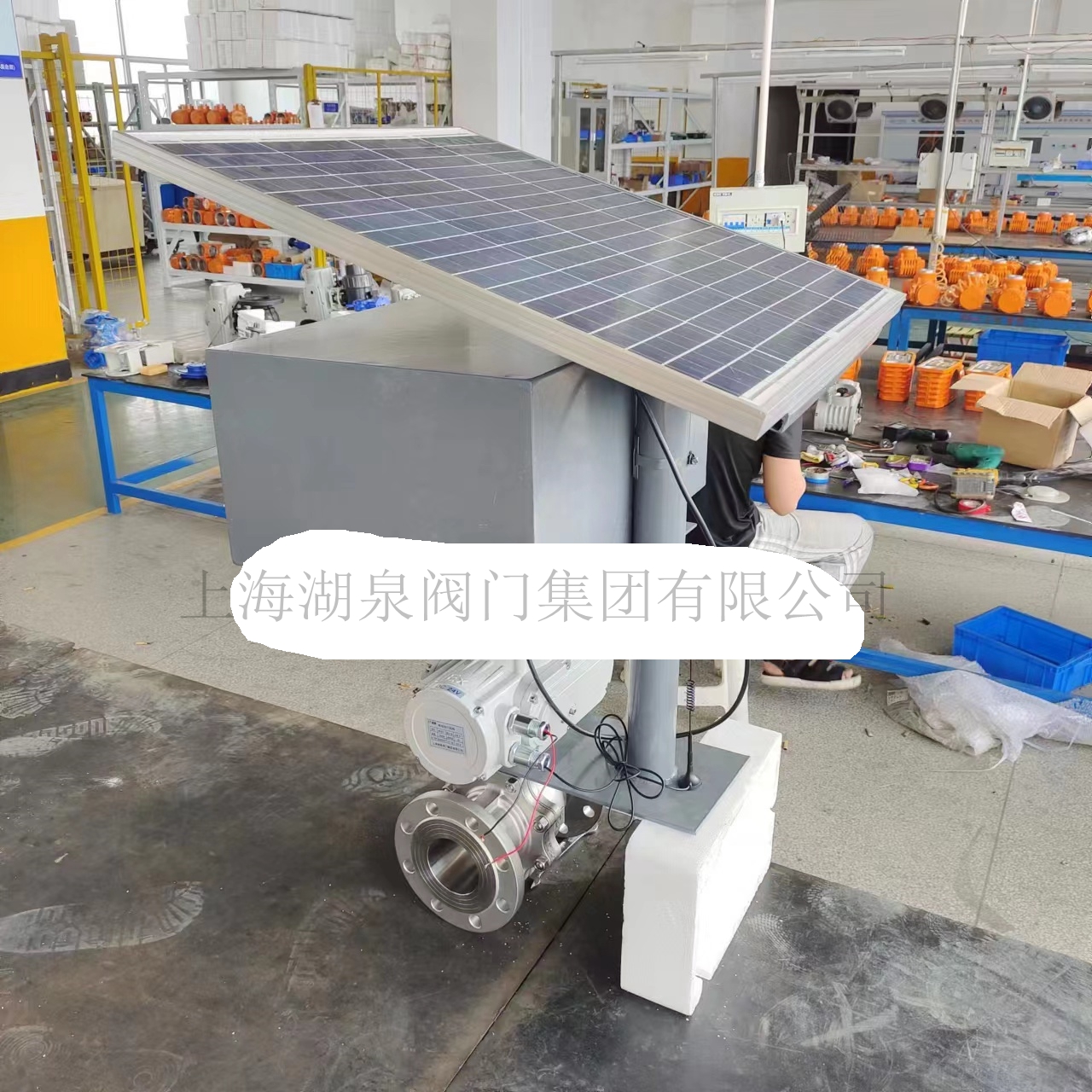

2. ‌风光互补供电与物联网控制模块‌：集成太阳能与风能发电装置，为阀门及控制模块提供持续绿色能源。控制模块集成4G/5G通信功能，支持通过物联网平台进行远程无线操控与数据交互。‌

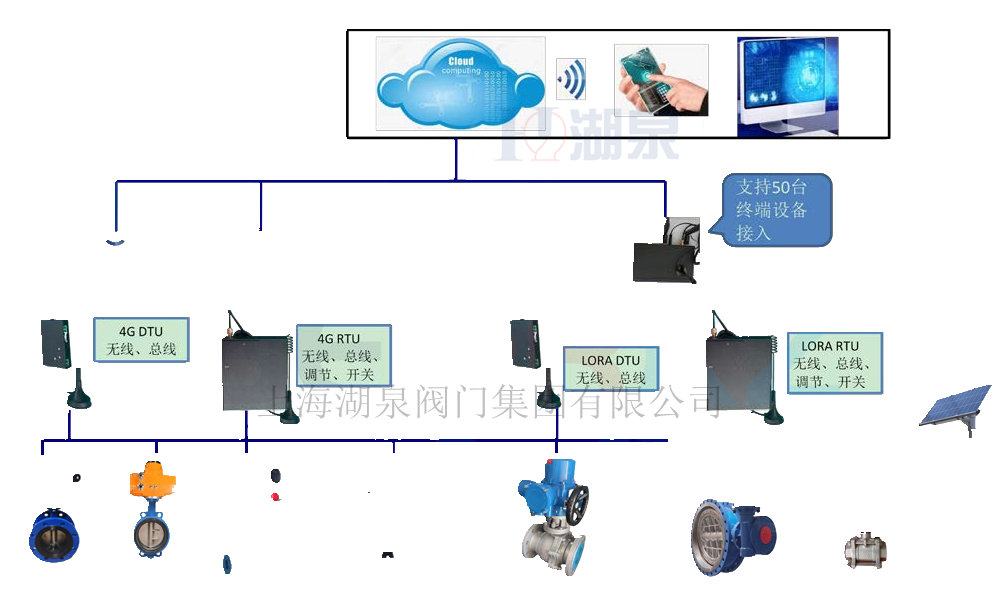

其智能控制流程为：物联网控制模块接收来自远程平台、现场或总线系统的指令，经处理后驱动电机，带动阀门动作。同时，模块通过高精度传感器实时采集阀门开度、负载电流等状态数据，并回传至监控平台，实现闭环控制。‌

‌二、 主要技术特性与优势‌

1. ‌灵活的供电与控制模式‌：

   • ‌风光互补供电‌：解决无电网覆盖区域的设备供电难题，提升系统部署灵活性与环保性。
   • ‌三重控制方式‌：支持远程平台控制、现场手动控制及总线集中控制，并可实现三者间的无缝切换。‌
   • ‌多信号兼容‌：远程控制信号可兼容DC24V与AC220V，适应不同控制系统接口。‌

2. ‌先进的智能监控与人机交互‌：

   • ‌全面状态监控‌：可实时监控并上传阀门开度、工作状态、实时电流、控制模式、故障信息等全参数。‌
   • ‌非侵入式设置‌：采用红外或面板按键进行参数设置，无需打开电气壳体，调试简便且密封性好。‌
   • ‌直观显示界面‌：配备全视角LCD菜单式显示屏，支持中英文双语，所有参数与状态一目了然。‌

3. ‌可靠的阀门性能与广泛适用性‌：

   • ‌优良密封性能‌：阀座通常采用聚四氟乙烯（PTFE）等弹性材料，密封性能随介质压力增高而提升，软密封可实现零泄漏。‌
   • ‌低流阻设计‌：阀门通道采用等径设计，流体阻力小。‌
   • ‌宽范围应用‌：公称压力可达PN2.5（即25公斤级），通径范围覆盖DN15至DN300。‌23 适用于水、蒸汽、气体及含纤维杂质的介质，满足石油、化工、电力、环保等多个行业需求。‌

‌三、 关键规格参数‌

• ‌公称通径‌：DN15 - DN300（可根据需求选择）‌
• ‌公称压力‌：PN2.5（25 bar）‌
• ‌电源‌：风光互补系统供电（主），亦可兼容AC220V等常规电源‌
• ‌控制信号‌：4-20mA模拟信号；开关量信号（DC24V/AC220V）‌
• ‌通信方式‌：4G/5G物联网无线传输‌
• ‌控制方式‌：远程自动、远程手动、现场控制‌
• ‌显示与设置‌：LCD显示屏，红外/按键非侵入式设置‌
• ‌泄漏量‌：软密封式可达零泄漏‌
• ‌防护等级‌：IP65（相当于）‌
• ‌环境温度‌：-30℃ 至 60℃‌

‌四、 安装与操作要点‌

安装前需核对阀门参数，清洁管道。阀门可安装于管道任意方位，但建议水平安装。法兰连接需符合ANSI B16.5或GB/T9113等标准。‌ 接线需正确，户外使用应为执行器加装防护罩。严禁以阀杆作为起重支点，通电时禁止手动操作。‌

该产品通过融合可再生能源与物联网技术，为工业流体控制提供了高适应性、高智能化的解决方案，尤其适合分布式、无人值守或环境敏感的应用场合。‌
