一、 产品概述

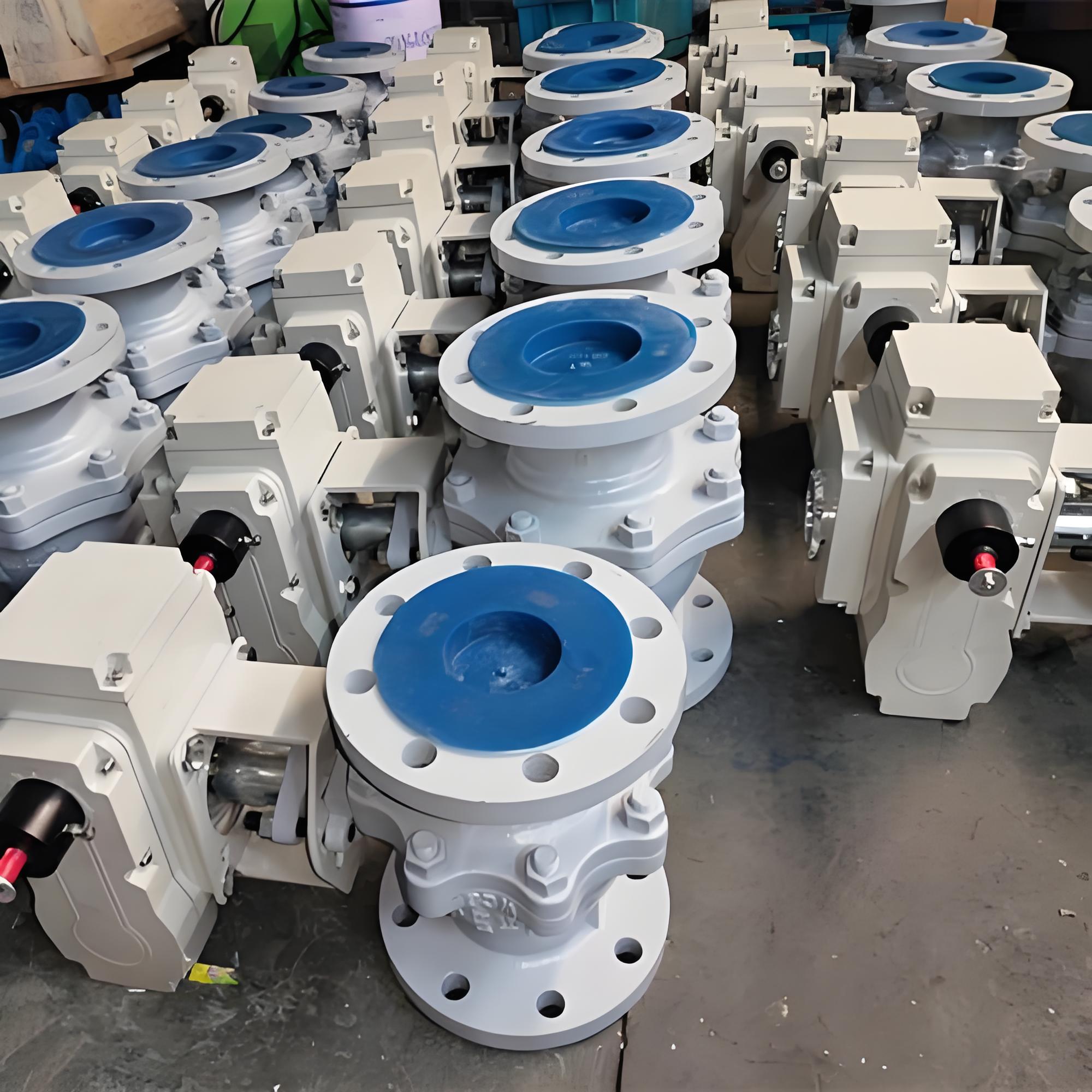

Q941F-16 DN80 成套电动
球阀是一款广泛应用于工业自动化控制系统的流体切断与调节
阀门。该型号由电动执行机构与浮动式法兰
球阀本体成套组成，专为需要远程自动控制、频繁操作及密封要求严格的工况设计。
* 型号解析：
* Q：代表球阀（Ball Valve）。
* 9：代表驱动方式为电动（Electric Drive）。
* 4：代表连接形式为法兰连接（Flange Connection）。
* 1：代表结构形式为浮动球（Floating Ball）。
* F：代表密封面材料为聚四氟乙烯（PTFE），即软密封。
* 16：代表公称压力为 PN1.6 MPa（约16公斤压力）。
* DN80：代表公称通径为 80mm。
二、 核心技术参数
| 参数项目 | 规格指标 |
| :--- | :--- |
| 公称通径 (DN) | 80 mm |
| 公称压力 (PN) | 1.6 MPa (Class 150) |
| 连接方式 | 法兰标准（GB/T9113, HG20592, ANSI B16.5等） |
| 驱动电源 | AC 220V / 50Hz 或 60Hz（可选 AC380V/DC24V） |
| 控制信号 | 开关型：无源触点/有源电压；调节型：4-20mA / 1-5V / 0-10V |
| 动作时间 | 约 15s - 30s / 90°（视具体执行器型号而定） |
| 适用介质 | 水、油品、气体、蒸汽、腐蚀性化学介质等 |
| 工作温度 | -20℃ ~ +150℃（PTFE软密封常规范围，特殊材质可达更高） |
| 阀体材质 | WCB（碳钢）、CF8/304不锈钢、CF8M/316不锈钢等 |
| 密封材质 | PTFE（聚四氟乙烯）或 RTFE（增强聚四氟乙烯） |
| 防护等级 | IP65（标准），可选 IP67/IP68 |
| 防爆等级 | 可选 Ex d IIB T4 / Ex d IIC T6（需定制） |
三、 产品结构特点
1. 一体化智能执行机构
* 内置伺服系统：采用直连式安装，无需额外配置伺服放大器，接线简单，结构紧凑。
* 精准控制：支持开关量控制和模拟量连续调节（4-20mA反馈），具备高精度的位置定位能力。
* 多重保护：集成过热保护、过力矩保护、电气与机械双重限位，确保运行安全可靠。
* 手动优先：配备手轮或手柄，在断电或故障情况下可切换至手动模式进行操作，保障生产连续性。
2. 高性能阀体设计
* 低流阻全通径：球体通道与管道内径一致，流体阻力极小，几乎无压力损失，流通能力大。
* 优异密封性能：采用弹性PTFE阀座，利用介质压力实现自紧密封，泄漏量为零，符合ANSI B16.104 V级标准。
* 防静电设计：球体、阀杆与阀体之间设置静电导出弹簧，防止静电积聚引发火花，适用于易燃易爆介质。
* 防火结构：若发生火灾导致软密封烧毁，阀杆凸阶与阀体形成金属对金属接触，提供紧急二次密封。
四、 主要优势
1. 自动化程度高：可直接接入PLC、DCS等自动化控制系统，实现远程集中监控与无人值守操作。
2. 响应速度快：90°回转启闭，动作迅速，适合需要快速切断的场合。
3. 维护简便：结构简单，零部件少，密封圈易于更换，日常维护成本低。
4. 适应性强：通过更换不同材质的阀体和密封件，可适应水、油、气、酸、碱等多种复杂介质环境。
5. 安装灵活：可水平或垂直安装，不受介质流向限制（单向密封需注意箭头方向），节省空间。
五、 应用领域
Q941F-16 DN80 电动球阀广泛应用于以下行业的流体自动控制系统：
* 石油化工：原油输送、化工原料配比、反应釜进料控制。
* 电力能源：冷却水系统、锅炉给水、烟气脱硫。
* 水处理：自来水厂、污水处理厂、纯水制备系统。
* 制药食品：洁净管道系统、饮料灌装线、卫生级流体控制。
* 暖通空调：中央空调冷冻水/热水循环控制。
六、 选型与安装注意事项
1. 电源确认：订货时务必明确电源电压（AC220V/380V/DC24V）及频率，接错电源可能导致执行器烧毁。
2. 控制类型选择：
* 仅需开/关功能，选择开关型执行器。
* 需精确调节流量大小，选择调节型（积分式或比例式）执行器，并配套相应的控制模块。
3. 介质兼容性：确认介质温度、压力及腐蚀性是否在PTFE密封和阀体材质允许范围内。高温或强腐蚀介质建议选用硬密封或衬氟/衬胶结构。
4. 安装前检查：清除管道内焊渣、杂质，确保法兰密封面清洁平行。严禁以执行机构作为吊装支点。
5. 调试与维护：初次通电前确认相序正确，进行全程开闭测试。定期检查填料函密封性，户外使用建议加装防雨罩。
---
备注：本产品为标准工业品，具体尺寸、扭矩及执行器品牌（如UNIC, PSQ, HQ, DHL等）可根据客户需求进行定制配置。
