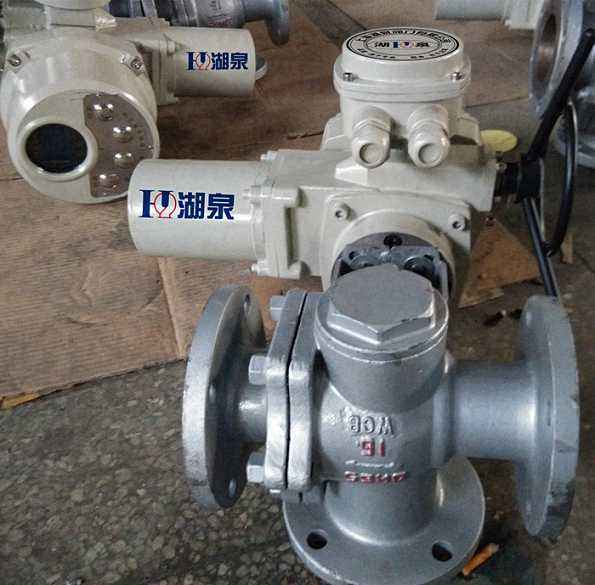

电动三通球阀采用3810R型或PSQ型回转式角行程电动执行机构,以AC220V,AC380V或DC24V电源电压作动力,接受工业自动化仪表控制系统输入的(4-20mA,或1-5VDC)电流信号或电压信号,即可控制运转,实现对工艺介质的比例调节,两相配比或二位切换控制.
1．三通电动球阀有两座和四座密封结构,阀芯孔道有L型和T型两种结构形式,采用控制阀芯旋转角度,改变阀芯孔道与管道口的连接状态,可实现对三条支管不同的组合控制.三通球阀流通能力大,可控制气体,液体,蒸汽,更适用于控制高粘度,纤维颗粒状的流体.也适用于密封要求较严格的场合.
2．两阀座密封三通球阀具有结构紧凑,外形美观,密封性能好,它能实现对管道中介质流向的切换.也能使相互垂直的两个通道连通或关闭(如流向图A)
3．四阀座密封三通球阀具有造型美观,结构紧凑合理,它不仅可实现介质流向的切换,也可使三个通道相互连通,同时可关闭任意一个通道,使另外两个通道连通,灵活控制管路是介质的合流或分流(如流向图B).
4．T型阀芯孔道可使三条正交的管道互相连通或切换,起分流或合流作用；L型孔道连接相互正交的两管道.使另一条孔道切断,起改变介质流向作用.
5．三通球阀的主要产品系列:如流向图所示选择工况；
