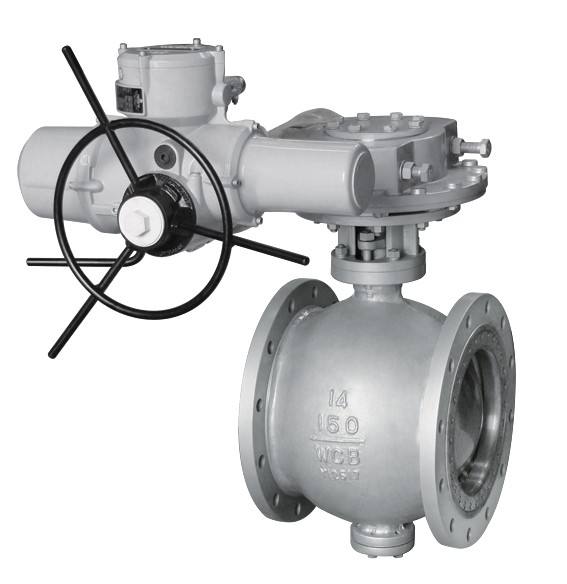

通径大口电动径偏心半球阀说明:双偏心半球阀是在是将金属球冠固定在偏心球体上,通过偏心曲轴的度旋转,实现阀门的启闭,与金属球冠密封面接触的金属阀座在轴向和径向浮动,以补偿球冠与阀座的配合误差.简单的结构及的密封方式可适用于它不可使用的系统中。可以推广应用于石油、化工、电力和冶金等行业,。阀门结构采用偏心契紧原理,通过传动机构闸紧、调节、关闭的目的,密封圈与球冠都是金属面环带硬面接触密封,双偏心结构阀门在开启时球体藏于阀腔内,对容易结垢的介质输送本阀半球是将金属球冠固定在偏心球体上,在球体上装不同合金的球冠,阀座也作相应堆焊合金,经的处理,密封面组合成防腐、类型,不同场合需求。阀座与球冠留有补偿量,当阀座磨损后,关闭时再转动少许,仍能密封。
二、电动偏心半球阀DN400产品特点
电动偏心半球阀DN400是通过焊接的方式与管道或设备连接,该球阀由阀体、偏心球体、主(从)动轴、上(下)轴套、球冠、压圈、内(外)阀座等主要部件组成,它通过转动机构,带动偏心曲轴旋转90°来实现阀门的启闭,起到截断介质的作用,该阀采用整体式焊接,不会有外部泄漏等现象,解决了工业生产中的浆状、混流液体、灰尘等介质在管道输送中沉淀、易结垢、阻塞,使阀门关不严等问题。
三、电动偏心半球阀DN400产品基本参数表
操作方式 | 液动/手动,可切换 |
阀体、偏心曲轴、阀盖材料 | 球墨铸铁QT450-10 |
下轴套、上轴套、阀座材料 | 不锈钢2Cr13 |
球冠材料 | 不锈钢3Cr13或铸钢 |
压圈材料 | 球墨铸铁QT450-10/ZG250-485 |
紧固件材料 | A2-70或碳钢镀铬 |
液动(手动)装置壳体材料 | 球墨铸铁QT450-10 |
密封件材料 | 丁腈橡胶NBR |
定位销材料 | 不锈钢A2-70 |
喷涂材料 | 环氧树脂 |
