纯开关量控制“电动球阀”
一个“开”、一个“关”信号和一个控制公共线
一个“开到位”反馈信号、一个“关到位”反馈信号和一个反馈公共线
一个地线。共7根线。
模拟量的就多了，有自动控制和外部控制的。
本回答由提问者推荐
DC12V和DC24V。
工作原理：三线两控电动丝口铜球阀，红线——黄线接通时，阀门开启， 蓝线——黄线接通时，阀门关闭。
注意：红线——黄线断开的时候，阀门还是开启的，只有蓝线——黄线接通，阀门才会关闭。
DN25电动铜球阀带开关信号反馈

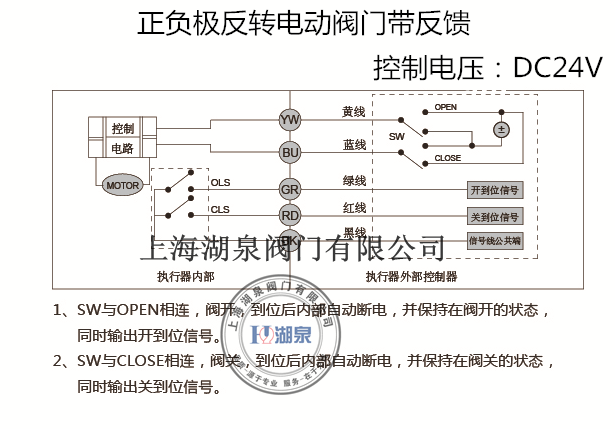

带开关信号反馈电动球阀接线有两条开关控制线，控制电压为DC24V，三条信号反馈线，接线图如下：
电动三通球阀接线图和调整方法
电动三通球阀Q944F/Q945F电动三通球阀是由角行程电动执行机构和三通球阀组成，是一种旋转类电动切断调节阀门。电动三通球阀有L型和T型两种结构形式，采用控制阀芯旋转角度，改变阀芯孔道与管道口的连接状态，可实现对三条支管不同的组合控制。两阀座密封电动三通球阀具有结构紧凑、外型美观、密封性能好等特点。能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。四阀座密封三通球阀具有造型美观、结构紧凑合理。不仅可实现介质流向的切换，也可使三个通道相互连通，现时也可关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流或分流。具有关闭严密，结构紧凑，重量轻，维修方便等优点。三通球阀流通能力大，适用于密封要求较严格的场合。可控制气体、液体、蒸汽，更适用于控制高粘度，纤维颗粒状的流体。
