上海湖泉阀门有限公司电动球阀的接线控制方式,主要分为以下的5种,希望对大家有所帮助:
控制接线方式-2线
说明:SW为双联开关,SW与OPEN相连,电动执行器正动作,阀开,到位后内部自动断电,并保持在阀开的状态。SW与CLOSE相连,电动执行器负动作,电动球阀关,到位后内部自动断电,并保持在阀关的状态。执行器的动作为回转型(正反转)。
2、控制接线方式-3线
说明:SW与OPEN相连时,阀开,到位后内部自动短电,保持在阀开的状态;SW与CLOSE相连时,阀关,到位后内部自动断电,保持在电动球阀关的状态.执行器动作为回转型(正反转动作)。
3、控制接线方式-5线(外部断电)
说明:SW为双联开关,当SW与OPEN相连时,阀开,到位后绿线给出开到位信号OLS,控制器在检测到OLS后,将SW连向STOP,阀门停止动作,保持在开到位的状态;当SW与CLOSE相连时,阀关,到位后红线给出关到位信号CLS,控制器在检测到CLS后,将SW连向STOP,阀门停止动作,保持在关到位的状态.执行器动作为回转型(正反转)。
4、宽电压接线方式-AC/DC9--24V
说明:SW与OPEN相连时,执行器正动作,阀开,到位后内部自动断电,并保持在电动球阀开的状态;SW与CLOSE相连时,执行器负动作,阀关,到位后内部自动断电,并保持在阀关的状态.执行器动作为回转型(正反转)。
5、快开快闭接线说明
说明:1、当SW闭合时,执行器正动作,阀开,到位后内部自动断电,保持在阀开的状态;当SW断开时,执行器负动作,电动球阀关,到位后内部自动断电,保持在电动球阀关的状态.执行器动作为回转型(正反转).2、POWER为执行器外接工作电源,电压范围为DC9~24V.其内部采用法拉电容作为备用电源,安全可靠,充电时间快,可工作于开关频率比较高的场合。

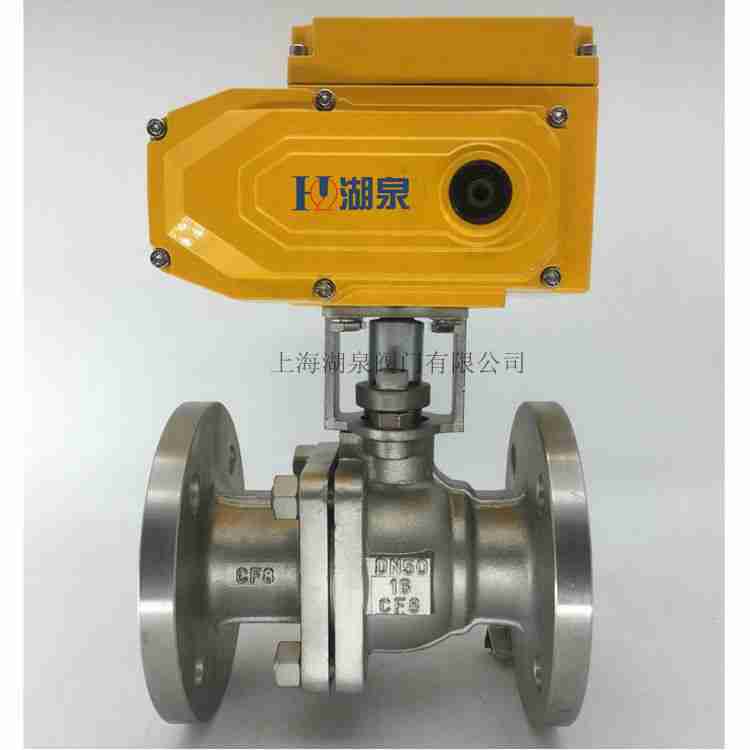

Q941F-16P智能调节型电动法兰不锈钢球阀
工作原理:电动球阀以电源电压为动力,接受工业自动化控制仪表来源的电流信号(4~20mA),可实现对工艺管路中流体介质的比例调节和二位开关控制。4~20mA信号就是外部计算机或工业仪表输入的标准信号,可以控制阀门的开启角度,并同步反馈出相应的标准信号。
在控制实验条件下,电动球阀表现为等百分比特征。遗憾的是当典型的球阀安装在现场时起特性会
产生严重畸变。原因是电动球阀相对与它本身尺寸有极大的C值。在这种应用场合阀门尺寸过大,而
“阀权”很差。结果是,当阀门全开启时,阀门两端的压力差非常小。
随着阀门关闭,压差增加。只到阀门完全关闭,全系统压力作用于阀门。如此大的压力变化扭曲了
阀门特性,因此它不再有类似等百分比的特性。当阀门开始打开,流量增加非常快,稳定控制很难
实现。
当使用管道径轻时,由于管道的几何因素,有效的C值减小了。这也造成了阀门特性的畸变。
这就形成了一道循环系统,式电动球阀的作用全部都控制在关键力的上面。
Q941F-16P电动法兰不锈钢球阀分为开关型和智能调节型电动球阀,开关型电动球阀,即通电打开,断电关闭,智能调节型电动球阀是通过输入信号来控制阀门的角度的。Q941F-16P智能调节型电动法兰不锈钢球阀
工作原理:电动球阀以电源电压为动力,接受工业自动化控制仪表来源的电流信号(4~20mA),可实现对工艺管路中流体介质的比例调节和二位开关控制。4~20mA信号就是外部计算机或工业仪表输入的标准信号,可以控制阀门的开启角度,并同步反馈出相应的标准信号。
