配水闸阀PZI

上海湖泉阀门有限公司配水闸阀PZI,手动配水闸阀,在PZ型的基础上进行的改进设计，该型配水闸阀具有重量轻，结构简单，操作方便，密封性好等优点，主要用于矿山井下水泵房各吸水井配水，也可用于选矿，水处理水刺泄水。水中不含有腐蚀性的介质，水温不大于80摄氏度。PZI配水闸阀、排水阀 手动配水闸阀，PZ配水闸阀具有重量轻、结构简单、密封性能好。是目前矿山井下水泵房、各吸水井配水用阀最佳结构。
配水闸阀型号表示
PZ---配水闸阀
400---公称直径400mm
配水闸阀PZI组成及作用：
1、操纵装置：设计中采用手轮和螺母固定在一起，操纵杆仅作上移动而不旋转，为了减少旋转，为了减少旋转手轮时的阻力加上了滚珠采用滚动摩擦方式。

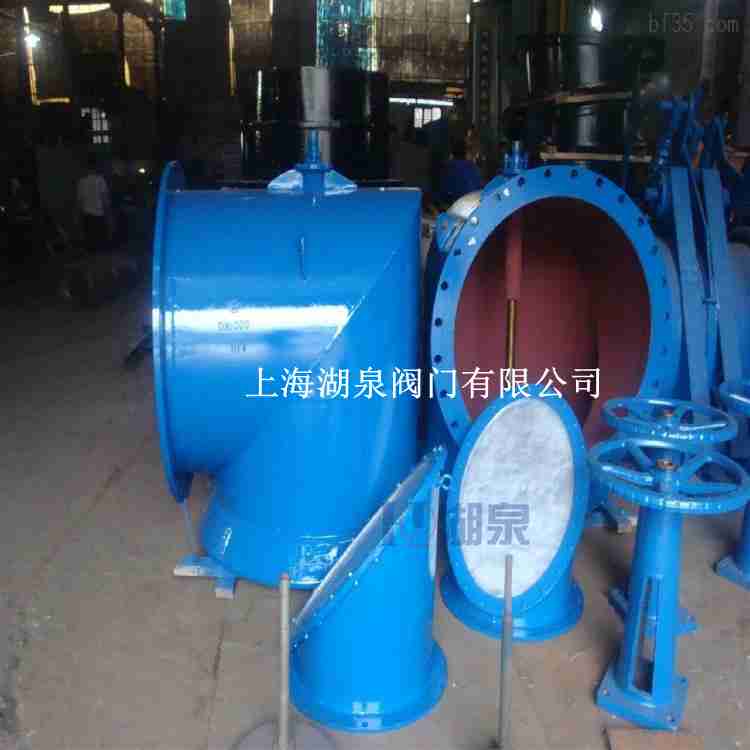

2、闸阀：闸阀由阀体、阀舌、锥形密封环等部件组成，阀体为直角弯管式焊接件，锥形密封环是保证配水闸阀密封性能好坏的关键部位，为整体铸造，用法兰与阀体连接，发舌与阀杆的连接方式为铰接式。
3、连接操纵杆和阀杆的便是连接杆。本产品提供四种规格长度，根据实际情况选用。
4、 法兰短管：作为配水巷和配水闸阀之间的连接管。  PZI-400   400   水   常温  216  1  370  手动操作   铸造/焊接

 配水闸阀PZI技术参数：

型号		PZI-400	PZI-500	PZI-600	PZI-800	PZI-1000
公称直径（毫米）		400	500	600	800	1000
介质		水
介质温度		常温
操作行程（毫米）		216	216	290	290	314
压力（公斤力/厘米2）	工作压力	1
	试验压力	2.5
操纵方式		手动操作
制造工艺		铸造/焊接
重量（公斤）	带法兰短管	370	450	637	851	1431
	不带法兰短管	289	345	494	656	1122
备注	PZ1-800、PZ1-1000、PZ1-1200为直角钢板焊接铸造组合形式

配水闸阀PZI结构及安装尺寸：

通径/DN	Dg	D	D1	D2	D3	D4	d	φ	H1	H2	h1	h2	h3	h4	a1	a2	b1	b2	C	C1	C2	n×d	2×d1	n×d2	u×d3
PZI-400	400	540	495	535	85	120	35	500	750	988	250	462	723	1250	300	300	400	400	410	190	70	419	215	417	1623
PZI-500	500	640	600	640	85	120	35	600	750	988	300	512	673	1250	300	300	400	400	470	230	70	419	215	417	1623
PZI-600	600	760	705	755	100	136	42	600	750	1065	350	602	968	1250	300	300	400	400	520	360	80	419	219	617	2025
PZI-800	800	960	920	975	100	135	42	600	750	1065	450	702	868	1250	300	300	400	400	625	360	80	419	219	617	2430
PZI-1000	1000	1160	1120	1175	115	160	50	700	900	1265	550	842	1119	1500	400	400	500	500	720	450	100	419	219	622	2830

配水闸阀PZI1200型技术参数：

型号	操纵台							闸阀								短管		操作 行程	质量(Kg)
	B	B1	D2	d1	D1	H	H1	B2	B3	B4	B5	d2	D3	H2	H3	D	L1		带短管	无短管
PZ2-1200	500	400	250	22	700	900	1296	780	652	40	120	23	1375	1080	1106	1200	650	396	1446	1221

采用说明：
1、水泵房底板标高和水仓（或配水巷）入口标高之高差H与连接杆长度h值，本设计考虑四种情况，如下表所示：(单位：毫米)

H			5000	4500	4000	3500
h	PZI	400	3765	3265	2765	2265
		500
	PZI	600	3497	2997	2497	1997
		800
	PZI	1000	3100	2600	2100	1600
	PZ1	1200	3040	2540	2040	1540

配水闸阀PZI安装
       (1)本产品在存放期间，操纵台丝杠应涂以防锈油脂，避免日晒雨淋。阀门部件应避免沾染油

脂，防止橡胶老化变质。
       (2)在灌注井壁时，予留短管孔和支撑闸阀的槽钢孔，泵房地面予留操纵台基础孔。
       (3)连接闸阀和短管的法兰（中间加橡胶垫），把短管穿入予留孔中，借闸阀的外露杆找好垂

直度，固定支撑槽钢。
       (4)操纵台就位后，按本说明书要求尺寸提升丝杠。
       (5)核对阀杆到丝杆间的连接，装上连接杆，再校对一下垂直度，把操纵台和短管固定。
       (6)卸下阀杆部的卡环，检查整个机构操作是否灵活。
       (7)PZ—II型，应经常给涡轮箱加入润滑油脂。
