上海湖泉
阀门有限公司微型
电动球阀生产厂家,是一家具有十多年的设计、制造历史经验的微型电动
球阀专业制造商。由公司研发的拥有完全自主知识产权的品牌,微型电动
球阀品牌生产厂家,全方面介绍微型电动球阀标准、结构图、规格型号、外形尺寸、工作原理及产品说明书。拥有先进铸造工艺、制造技术、高新技术设备、为石油化工、工业自控.上海湖泉阀门厂家司主要生产微型电动球阀,可提供微型电动球阀价格,

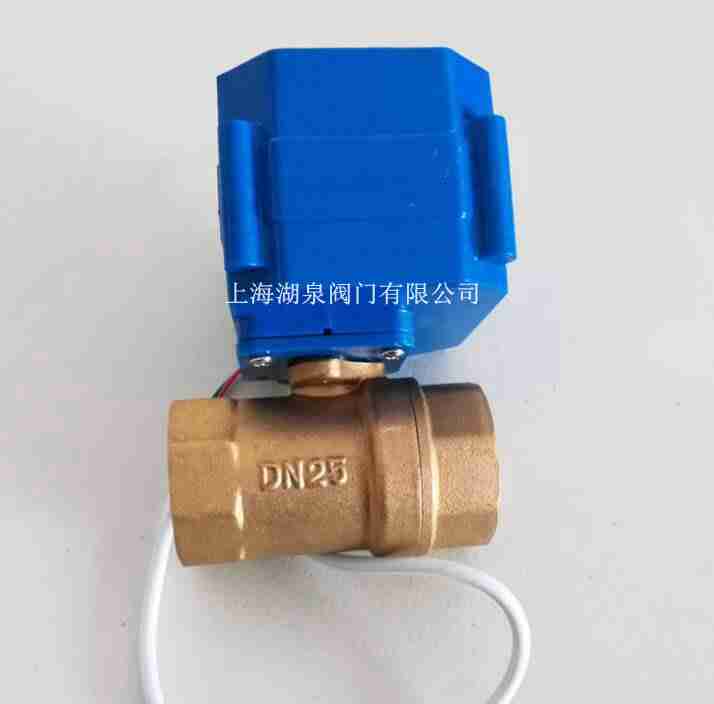

微型电动球阀说明书,微型电动球阀实物图,微型电动球阀结构图,微型电动球阀外形尺寸,微型电动球阀执行标准,微型电动球阀工作原理,微型电动球阀作用特点。湖泉阀门微型电动球阀是我公司的超小型电动阀门品种,其执行器和阀体的一体化设计,极大地减小了外形体积,为在仪器仪表及小型设备上的使用提供了方便。阀球、阀杆采用浮动密封结构,既减小了扭力又克服了结垢导致开关不灵的弊病,现已广泛应用于暖通、中央空调系统(风机盘管)、太阳能(工程及民用热水器)、节水器具(高校卡式节水系统)、环保工程、给排水、水处理、预付费冷热水表、工业自控等行业。
微型电动球阀主要参数说明:
1.微型电动球执行器外壳采用合金材料,外观小巧精致、美观耐用;传动机构采用全金属齿轮,精密度高,力矩大。多种控制方式,既可以接受远程阀门控制信号,又可以反馈到位信号给智能检测单元。
2.外形美观,体积小巧,性能可靠,输出扭矩大,使用寿命长(5~10万次)
3.电气限位和机械限位一体化设计,定位准确,一致性很高,杜绝执行器连转的可能.
4.执行器和阀门可以多角度装配,方便于对于空间的分配需求。
5.球阀采用浮动密封结构,无滴漏,适用于重污垢及长期无动作的场合。
6.替换电磁阀不能正常工作的环境。
7.在1~2Mpa水压下,工作电流仅仅为45~100mA(不同型号之间有差异)。
型号 |
转矩 |
开关时间 |
工作电压 |
输入功率 |
静态电流 |
防护等级 |
工作压力 |
介质温度 |
环境温度 |
环境湿度 |
CWX |
2N.m |
约5S |
DC5V、12V |
Max3W |
0-15mA |
IP67 |
1.0Mpa |
0-100°C |
-20°C |
≤85%(不凝露) |
AC/DC24V |
Max4W |
AC/DC220V |
Max5W |
微型电动球阀是旋塞演化而得到的,主要是利用启闭件为球体围绕阀杆旋转90度,从而实现开启以及关闭的目的。而微型电动球阀广泛应用于改变、切断、分配水等介质的流动方向。微型电动球阀V形状的开口设计使得其能够很好地调节流量,且具有结构简单、密封性好、体积小、安装尺寸小、驱动力小、材料好用少等等的优点。
