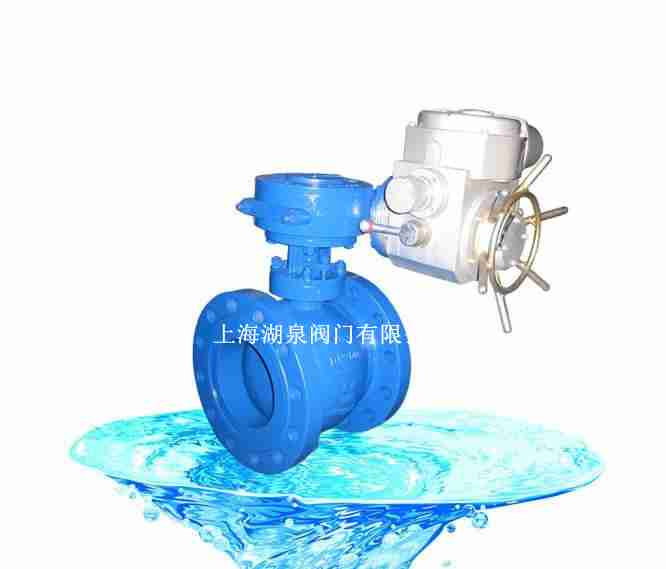

1、电动偏心半球阀 PQ940H-16C-DN300其结构采用偏心契紧原理通过传动机构达到闸紧、调节、关闭的目的,密封副是金属面环带硬面接触密封,双偏心结构在开启时阀芯位于藏球室内,流通截面大,且阀门不被冲刷,关闭时阀芯不被冲刷,开启时阀芯球面沿阀座渐进,有效地切除结垢障碍,实现可靠密封。它对两相混流易结垢固体析出的混流输送特别有效
2、阀门的半球用双金属,母材上堆焊不同的合金,阀座也作相应堆焊经特殊的处理,密封面组合成防腐、耐磨、高强度等各种类型,满足不同场合需求
3电动偏心半球阀 PQ940H-16C-DN300、密封严密、输送有害气体可达零泄露
4、密封副的阀芯留有补偿量、当阀做磨损后,关闭时再转动少许,任能可靠密封,延长了使用寿命。此外,用户将压紧螺母拧掉,调整或更换后阀座仍可用避免了阀门密封失效后,整台报废的弊端
5、其中对焊偏心球阀密封性能稳定可靠,耐高温,和管道焊接不会影响阀门各方面性能。电动偏心半球阀 PQ940H-16C-DN300堆焊不同合金(或组合球)双金属密封副的选配可以用于耐磨、耐腐蚀、耐高温且要求严格密封的工况。
名称 | 材质 |
阀体 | QT450、WCB、ZG20CrMo、ZG1Cr18Ni9Ti |
阀轴 | 2Cr13、1Cr13 |
阀瓣 | 合金渗氮钢、渗氮不锈钢、耐磨钢 |
阀座 | 合金渗氮钢、渗氮不锈钢、耐磨钢 |
轴承 | 铝青铜、FZ-1复合材料 |
填料 | 聚四氟乙烯、柔性石墨 |
公称压力MPa | 1.0 | 1.6 | 2.5 | 4.0 |
强度试验MPa | 1.5 | 2.4 | 3.8 | 6.0 |
密封试验MPa | 1.1 | 1.8 | 2.8 | 4.5 |
适用温度℃ | ≤425℃ 、≤325℃常温 | |||
主要材质 | 铸钢、不锈钢 | |||
适用介质 | 煤粉、煤灰、含尘、气体 | |||
法兰标准 | JB/T82.1-94 | |||
阀门结构长度标准 | GB12221-89 |
