偏心半球阀厂家,生产厂家

时间:2021-10-21 14:22点击:

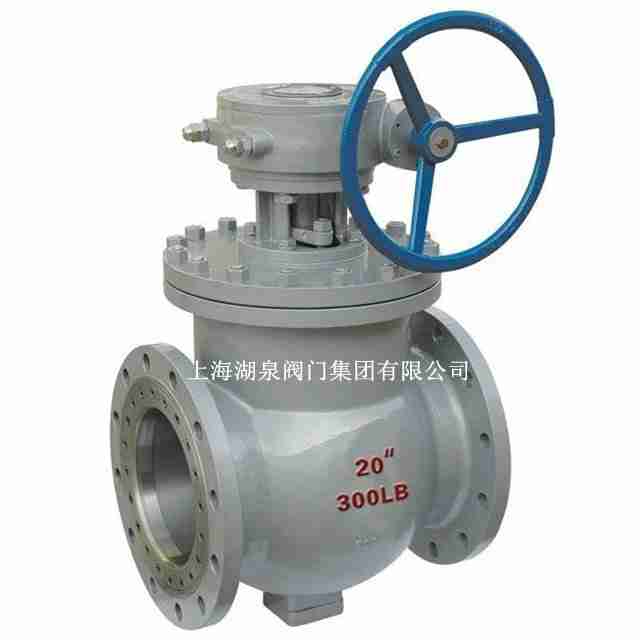

上海湖泉阀门集团有限公司偏心半球阀,偏心半球阀具有开启力小,关闭能破除结垢障碍,实现密封性能好等特点,耐磨。偏心半球阀的耐磨腐蚀材质,因而被广泛的应用在水,蒸汽,污水,石油化工,天然气,溶液及矿浆等两相介质,及尘埃气体等的理想传输设备。湖泉阀门偏心半球阀是一种实用操作型的产品,偏心半球阀其执行机构上配备液动执行装置,更方便用户操作轻便,远距离自动化操作,发展了半球阀的用途范围,特别在恶劣的环境下不方便与人工操作或常开动作时,配套自动化电脑操作情况下,偏心半球阀,更为开创了新创意。
上海偏心半球阀,PBQ340H偏心半球阀的结构原理是半球体中线与阀杆中线偏置尺寸,与阀座中线偏置尺寸,全开时球体与阀座完全脱开,并有一定的间隙,回转半径分为长半径和短半径,在长半径转动轨迹的切线会与阀座密封面形成一个θ角,在阀门启闭时,半球相对阀座面有一个渐出脱离和渐入挤压的作用,从而降低了启闭时阀座与半球之间的机械磨损和擦伤,提高了使用寿命。
1、上海湖泉阀门偏心半球阀,PBQ340H偏心半球阀产品标准规范:1.设计与制造:GB/T12237
2、压力试验:GB/T13927
3、法兰连接尺寸;GB/T9113.1-9113.4、 GB/T17241.6、JB/T79.1-79.4 、HG20596

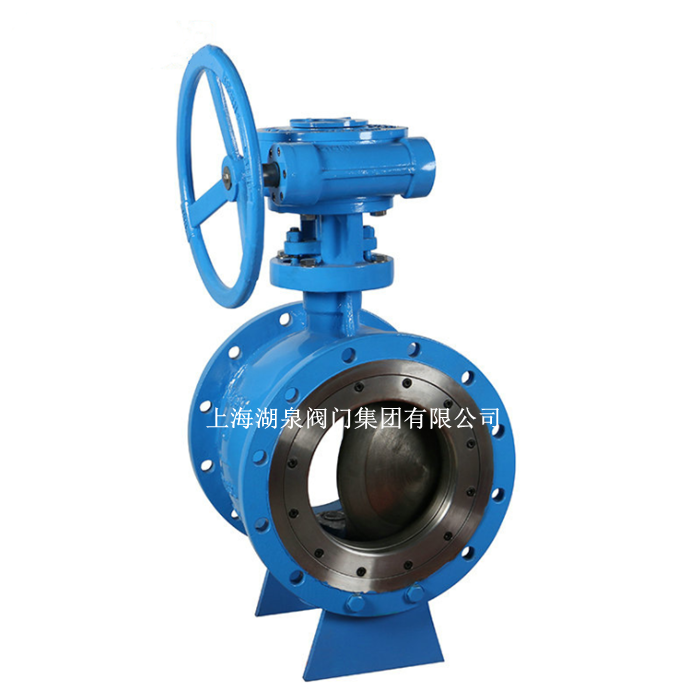

偏心半球阀厂家,生产厂家
上海湖泉阀门偏心半球阀,PBQ340H偏心半球阀 产品【适用工矿】:可广泛应用于含纤维,固体颗粒,粉尘,料浆,污水及易结晶等各种介质的管道系统,作启闭及调节流量用。
公称压力(Mpa) 0.6 1 1.6 2.5 4
公称通经(mm) 40-1600 40-1600 40-1200 40-600 40-600
密封试验压力(Mpa) 0.66 1.1 1.76 2.75 4.4
壳体试验压力(Mpa) 0.9 1.5 2.4 3.75 6
适用温度(℃) -29~300、-29~425、-29~540
适用介质 清水、海水、污水、酸碱等液体、料浆、蒸汽、燃气、油类
驱动方式 手动、电动、气动
连接形式 法兰连接、对夹连接
安装方式 立式安装、卧式安装

 偏心半球阀
公称压力PN/Mpa 公称通径DN/mm 尺寸(mm)
L D K d f C Z-¢d H
1.6 40 165 150 110 85 3 16 4-¢18
50 178 165 125 100
65 190 185 145 120 18 280
80 203 200 160 135 20 8-¢18 320
100 229 220 180 155 370
125 254 250 210 185 22 430
150 267 285 240 210 24 8-¢23 510
200 292 340 295 265 26 12¢-23 600
250 330 405 355 320 30 12-¢26 690
300 502 460 410 375 4 760
350 572 520 470 435 34 16-¢26 830
400 610 580 525 485 36 16-¢30 925
450 660 640 585 545 40 20-¢30 1025
500 700 715 650 608 44 20-¢34 1120
600 813 840 770 718 5 48 20-¢36 121
