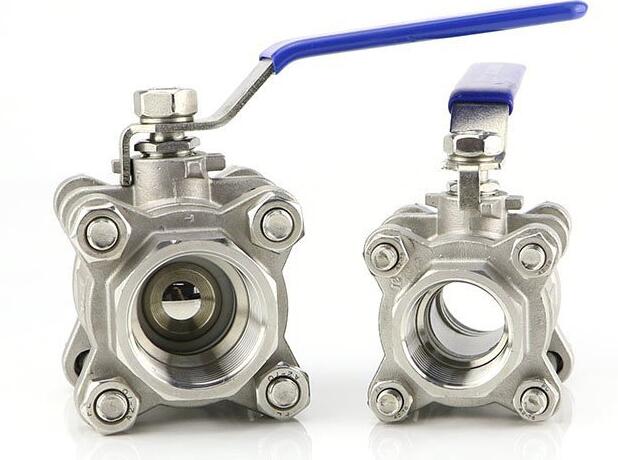

手动球阀Q11F-16P dn25的生产厂家能推荐吗
连接形式:螺纹
公称通径:1/4"〜2-1/2"。
适用介质:水,油,蒸汽。
适用温度:-29〜150〜280(°C)按需求定制
压力范围:1.6-4.0Mpa
螺纹标准:BSPT,RP,RC(ZG),BSP,NPT
主要材质:WCB、普钢与304或316.
产品特点:
1. 流体阻力小,其阻力系数与同长度的管段相等。
2. 结构简单、体积小、重量轻。
3. 紧密可靠,目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。
4. 操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。
5. 维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
6. 在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
7. 适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。
应用规范:公称压力:1.6-6.4MPa 适用温度范围:-20~232℃~350℃ 适用介质:水、油、气及某此腐蚀性液体(W.O.G) 螺纹类型:G·NPT.BSPT.BSP.DIN259/2999
产品关键词:一片式球阀价格,一片式球阀报价,一片式球阀厂家。
零件名称 |
材质 |
密封圈 |
聚四氟乙烯PTFE |
球体 |
不锈钢SS316 |
密封垫 |
聚四氟乙烯PTFE |
阀盖 |
不锈钢SS316 |
阀体 |
不锈钢CF8M |
阀杆 |
不锈钢SS316 |
止推垫圈 |
聚四氟乙烯PTFE |
填料 |
聚四氟乙烯PTFE |
填料压盖螺母 |
不锈钢SS304 |
垫圈 |
不锈钢SS304 |
阀杆螺母 |
不锈钢SS304 |
手柄套 |
塑料PLASTIC |
手柄 |
不锈钢SS304 |
Q11F一片式内螺纹球阀主要外形连接尺寸:
SIZE |
1/4" |
3/8" |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
D |
5.0 |
7.0 |
9.2 |
12.5 |
15.0 |
20.0 |
24.5 |
32 |
L |
40 |
45 |
56.5 |
60 |
72 |
78 |
85 |
100 |
H |
35 |
37 |
43.5 |
47 |
50 |
57 |
69 |
74.5 |
E |
64 |
70 |
90 |
90 |
103 |
103 |
127 |
127 |
