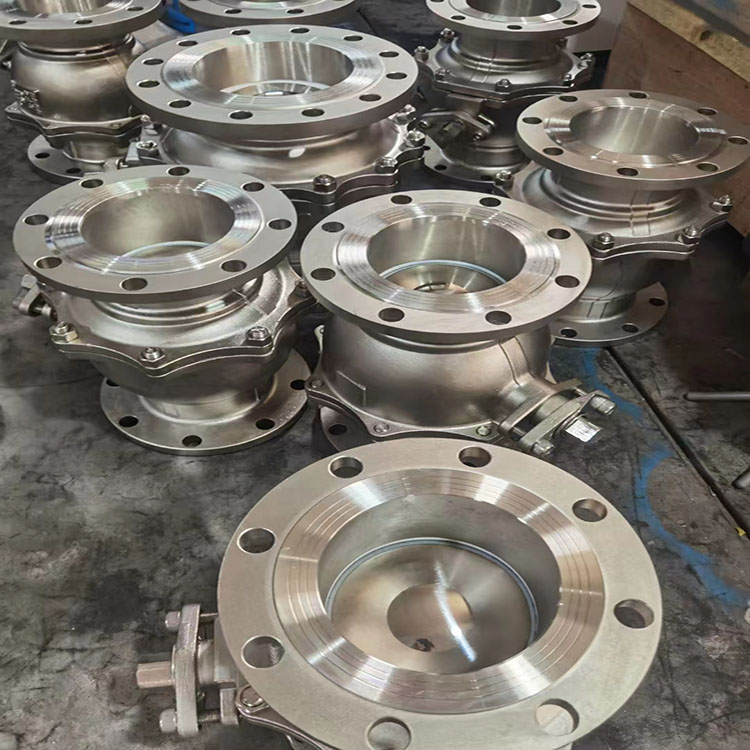

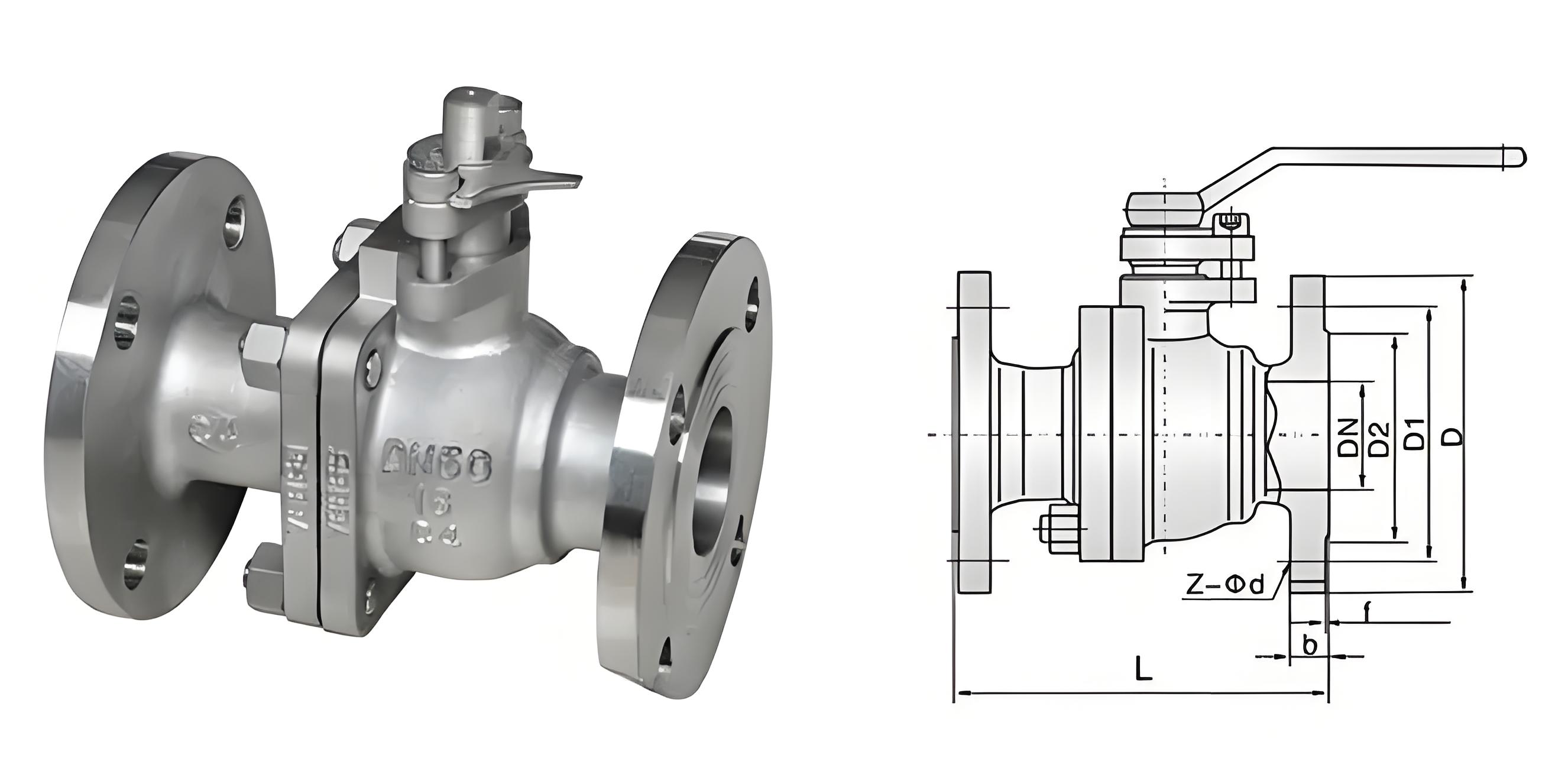

手动高平台球阀是一种通过手轮或手柄转动来实现启闭动作的阀门，属于手动阀门的一种。其工作原理是通过带圆形通孔的球体作为启闭件，球体随阀杆转动，从而实现开启和关闭的功能。
结构特点
手动高平台球阀具有以下特点：
- 流体阻力小：全开时球体通道、阀体通道和连接管道的截面积相等，介质流过球阀时相当于流过一段直通的管子，流体阻力较小。
- 启闭迅速：只需将球体转动90°，即可实现开启或关闭，操作方便快捷。
- 结构简单、体积小、重量轻：相比其他类型的阀门，手动高平台球阀的结构较为简单，体积小，重量轻。
- 密封性能好：通常采用具有弹性的软质密封圈，确保良好的密封性能。
- 适用范围广：适用于从小通径到几毫米，大到几米的管道，适用于高真空至高压力的工况。
应用场景
手动高平台球阀广泛应用于石油、化工、城市给排水等领域，主要用于截断或接通介质，也可用于流体的调节与控制。其优异的性能使其在各种工业场景中表现出色。
维护与安装注意事项
- 预留阀柄旋转位置：在安装时需确保有足够的空间供阀柄旋转，避免因空间不足导致操作不便。
- 避免用作节流：由于手动高平台球阀的设计特点，不建议将其用作节流装置，以免影响其正常功能和寿命。
电动高平台球阀是一种采用电动执行器作为驱动装置的阀门，通过控制电信号实现对阀门的远程或自动控制。其阀体设计为高平台结构，便于安装和维护，同时采用法兰连接方式，使得阀门能够轻松接入管道系统。
结构特点和工作原理
电动高平台球阀的主要结构特点包括：
- 高平台设计：便于安装和维护，占用空间小。
- 电动执行器：通过控制电信号实现远程控制，提高生产效率和操作便利性。
- 密封性能：球体与阀座之间采用金属密封或软密封结构，确保阀门的密封性能。
其工作原理是：当电动执行器接收到控制信号后，会驱动阀杆旋转，进而带动球体在阀体内旋转90度，从而改变流体通道的截面积，实现对介质的调节或切断。
应用领域
电动高平台球阀广泛应用于石油、化工、冶金、电力、城市给排水等行业。在炼油厂、化工厂中，它常被用于控制流体介质的方向或启停；在发电厂中，可用于冷凝水回收系统等关键部位；在城市给排水系统中，它则担负着重要的开关作用。
技术参数和材质
电动高平台球阀的技术参数包括：
- 型号：Q941F, Q941H
- 通径规格：DN15～DN300
- 阀体材质：铸钢WCB、不锈钢304、不锈钢316
- 公称压力：PN10、PN16、PN25、PN40
- 适用温度：-30℃～350℃
- 适用介质：水、油品、气体、腐蚀性介质等
优缺点分析
电动高平台球阀的优点包括：
- 自动化程度高：通过电动执行器实现远程控制，提高生产效率和操作便利性。
- 结构紧凑：高平台设计使得阀门整体结构紧凑，占用空间小。
- 密封性能优良：球体与阀座之间采用金属密封或软密封结构，确保阀门的密封性能。
- 操作可靠：电动执行器具有高精度和高可靠性，能够确保阀门在恶劣工况下稳定运行。
- 适应性强：适用于高温、高压、腐蚀性介质等多种工况环境。
缺点包括：
- 不耐高温：温度传导到气缸上，气缸内的橡胶圈容易老化。
