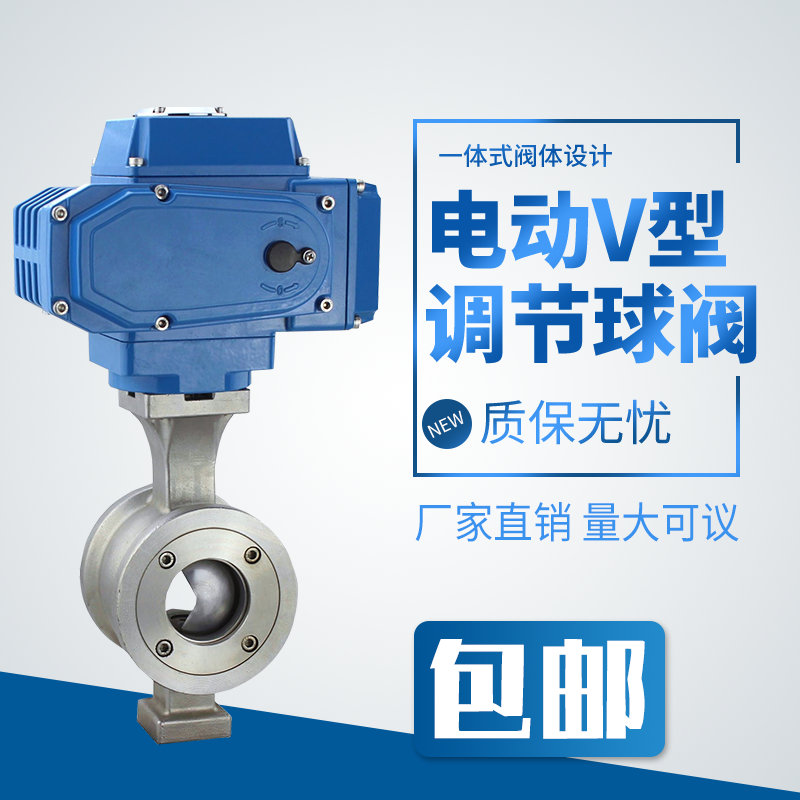

电动V型切断球阀 是一种结合了 球阀 和 电动执行器 的阀门，主要用于管路系统中介质的切断和流量调节。其工作原理是通过电动执行器驱动球体旋转，从而实现介质的畅通或阻断。电动V型切断球阀具有结构紧凑、操作灵活、密封可靠等优点，适用于多种工业领域。
工作原理
电动V型切断球阀的工作原理是通过电动执行器驱动球体进行旋转。当控制信号作用于电动执行器时，电动机开始转动，通过传动部件（如齿轮）将旋转动力传递给球体，使球体旋转。当球体旋转到使孔与管道对应时，流体可以通过；当球体旋转到使孔与管道不对应时，流体被切断。
结构特点

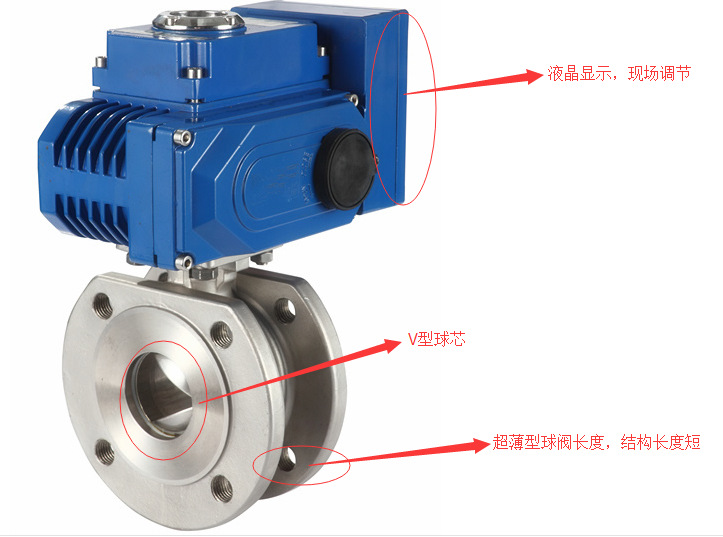

电动V型切断球阀通常由角行程电动执行机构与球阀调节机构组成。阀体采用整体铸造技术，结构紧凑、体积小、耐压好。阀芯设计有特殊V型切口，可产生剪切力切断纤维介质并防止卡死。整体式阀体结构有效抵御管道应力，直角回转设计可直接连接执行机构。
应用场景
电动V型切断球阀适用于多种工业领域，特别是在需要精确控制流量和切断介质的场合。它特别适用于含纤维、泥浆及固态颗粒的复杂介质，如 造纸业 、 石油化工 、 冶金 等行业。在高温高压介质调节、结晶颗粒物料的精准调控等方面表现出色。
技术参数
- 公称通径：25～400mm
- 公称压力：1.6～6.4MPa
- 适用温度：-28～500℃
- 调节精度：可调范围200:1
- 密封等级：硬密封泄漏等级IV级（软密封VI级）
- 连接方式：法兰/直连
- 驱动方式：标配 DTR系列 和3810L系列 电动执行器 ，可选气动活塞式。
