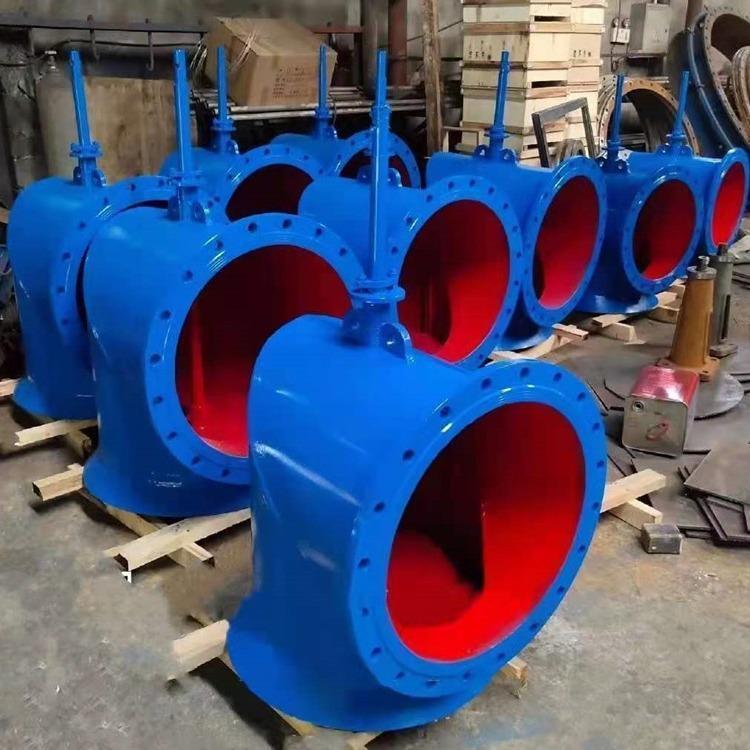

配水闸阀的工作原理图及技术参数是研究水力系统中流量调节与控制的重要依据。配水闸阀作为一种常见的流体控制装置，其主要功能是通过调节阀门的开启或关闭状态，从而实现对管道内水流的控制。本文将从原理结构、操作方式及关键技术参数等方面进行解析。
配水闸阀的工作原理核心在于其闸板的升降运动。当需要关闭阀门时，手轮或电动执行器通过阀杆将闸板压至阀座，从而切断水流；而在开启时，阀杆带动闸板离开阀座，水流得以畅通。为了在高压或大流量环境下实现稳定的控制，配水闸阀通常采用耐压强度高的铸铁、不锈钢等材质制作，配合精密加工的密封面以确保良好的密封性能。
从技术参数来看，配水闸阀的主要指标包括公称通径、压力等级以及工作温度范围。常见的公称通径从DN50到DN2000不等，能够适应不同管道规格的需求；压力等级一般分为PN10、PN16、PN25等，反映了阀门能承受的最大工作压力；工作温度范围则视阀门材质而定，一般在-20°C至120°C之间。此外，流阻系数也是评价配水闸阀性能的关键参数之一，其数值越小，表示水流通过时的能量损失越小，从而更节能高效。
总而言之，配水闸阀的工作原理图及其技术参数直观地展现了设备的运行机制与性能特点。在工程实践中，选型时需综合考虑阀门的技术参数、使用环境和经济效益，以确保其在输配水系统中能够高效稳定地运行。
