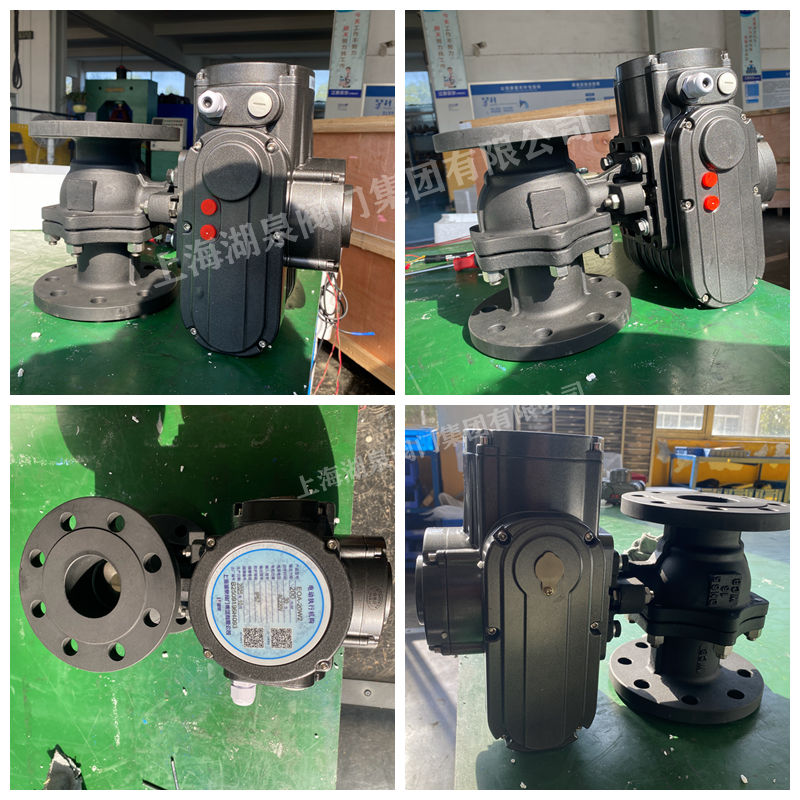

产品概述
Q941F-16P电动球阀由精小型电动执行器与超短法兰球阀组成，其启闭件为一个带孔的球体，随阀杆作90度旋转运动以实现管路的切断或接通。 该型号阀门通常采用不锈钢材质（如CF8、CF8M），适用于低压环境（公称压力PN16，即1.6MPa），介质温度可达150℃。与普通电动球阀相比，其结构更紧凑、体积小、重量轻，且阀座与端面法兰距离近，减少了物料滞留。
主要特点与应用
- 结构特点：采用法兰连接形式，便于安装；部分产品采用V型通道球体结构，与电子式电动执行器配套可实现流量调节功能。
- 性能优势：密封性能优良，流通能力大，流阻小；可实现远程自动化控制，输入输出信号通常为4-20mA及220VAC电源。
- 适用范围：适用于密封要求严格的场合，主要用于截断或接通管路介质，亦可用于流体调节与控制。特别适用于化工、石油、制药、轻工、食品、环保等行业的自动控制系统。 硬密封型号对含纤维或微小固体颗粒的介质具有良好的适应性。
主要技术参数与外形尺寸（DN50）
对于公称通径DN50（2英寸）的Q941F-16P电动球阀，其典型外形及连接尺寸如下：
- 结构长度（L）：200 mm
- 法兰外径（D）：160 mm
- 螺栓孔中心圆直径（K）：125 mm
- 法兰密封面内径（D1）：99 mm
- 螺栓孔数量与直径（n-Φd）：4-Φ18
- 法兰厚度（b）：20 mm
- 凸面高度（f）：3 mm
- 阀门高度（H）：265 mm
- 执行器手轮宽度（W）：196 mm
国产普通品牌信息
市场上生产此类产品的国产普通品牌厂家众多，这类厂家通常具备阀门生产资质，产品可通过ISO9001等质量管理体系认证，并可根据GB、JIS、ANSI等不同标准生产。
