大口径电动球阀 DN250-DN500 焊接/法兰 智能调节型产品介绍
产品概述

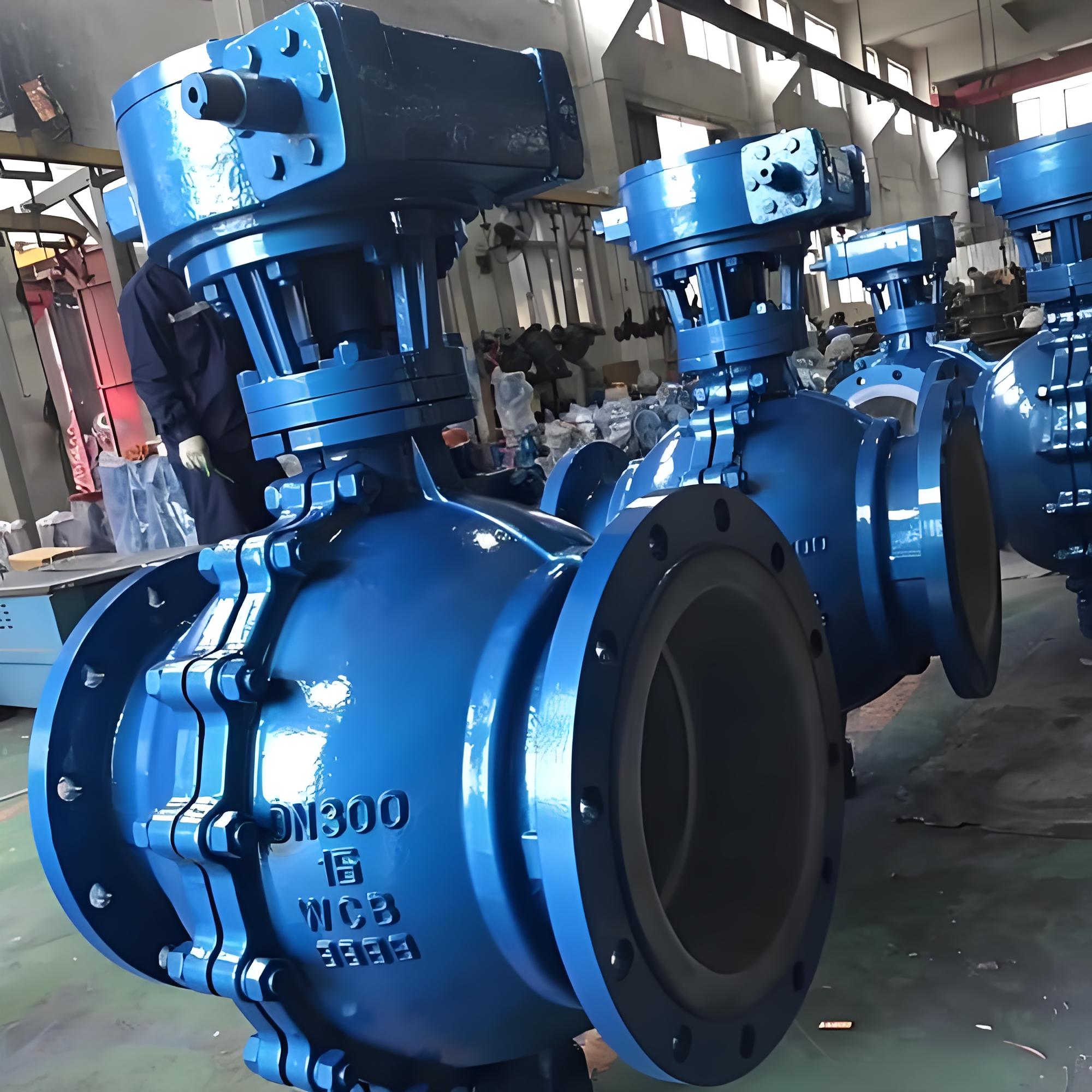

大口径电动球阀（DN250-DN500）焊接/法兰智能调节型是一款专为工业过程自动化控制设计的高性能流体控制设备。该产品深度融合大口径球阀的流通优势与智能电动执行机构的精准调节能力，适用于高压、大流量及复杂工况下的介质切断与连续比例调节。阀门提供标准法兰与对焊/承插焊两种连接形式，结构紧凑、流阻小，可无缝接入主流DCS/PLC自动控制系统，满足现代工业对流体控制高精度、高可靠性的严苛要求。
核心特点
- V型切口剪切设计：球体采用精密V型开口结构，回转过程中与阀座流道形成可变扇形区域，具备强大的剪切与擦拭作用，可有效切断含纤维、固体颗粒或高粘度介质，防止内腔积存与堵塞。
- 双密封配置方案：提供金属硬密封（IV级）与增强聚四氟乙烯软密封（VI级）选项。硬密封阀座表面堆焊硬质合金，球面经镀硬铬或离子氮化等硬化处理，显著提升耐温耐磨性能；软密封实现零泄漏，适应广谱腐蚀性介质。
- 高刚性整体结构：阀体采用侧装式整体铸造或锻造结构，配合上下自润滑轴承设计，增大阀杆接触面积，大幅降低运行扭矩，提升承载能力与抗变形性能，有效杜绝外泄风险。
- 大口径适配能力：专为DN250至DN500管道系统优化，支持PN10-PN63（ANSI 150/300/600）压力等级，满足大型管网对流通能力与结构强度的双重需求。
技术参数
| 参数项目 | 规格指标 |
|---|---|
| 公称通径 | DN250～DN500 |
| 公称压力 | PN1.6、2.5、4.0、6.4 MPa（ANSI 150/300/600） |
| 适用温度 | -29℃～+450℃（特殊材质可拓展至-60℃～+560℃） |
| 流量特性 | 近似等百分比、直线特性 |
| 可调比 | 250:1～350:1 |
| 控制精度 | 基本误差≤±1%，回差≤1%，死区≤0.8% |
| 阀体材质 | WCB铸钢、CF8(304)、CF8M(316)、CF3M(316L)及特殊合金 |
| 泄漏等级 | 软密封VI级（零泄漏），硬密封IV级（≤额定Cv×0.065%） |

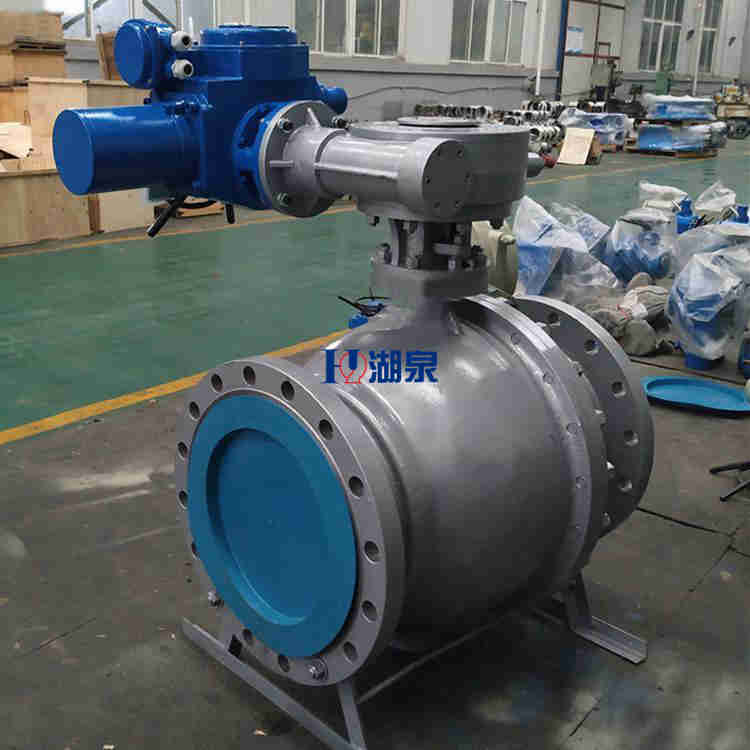

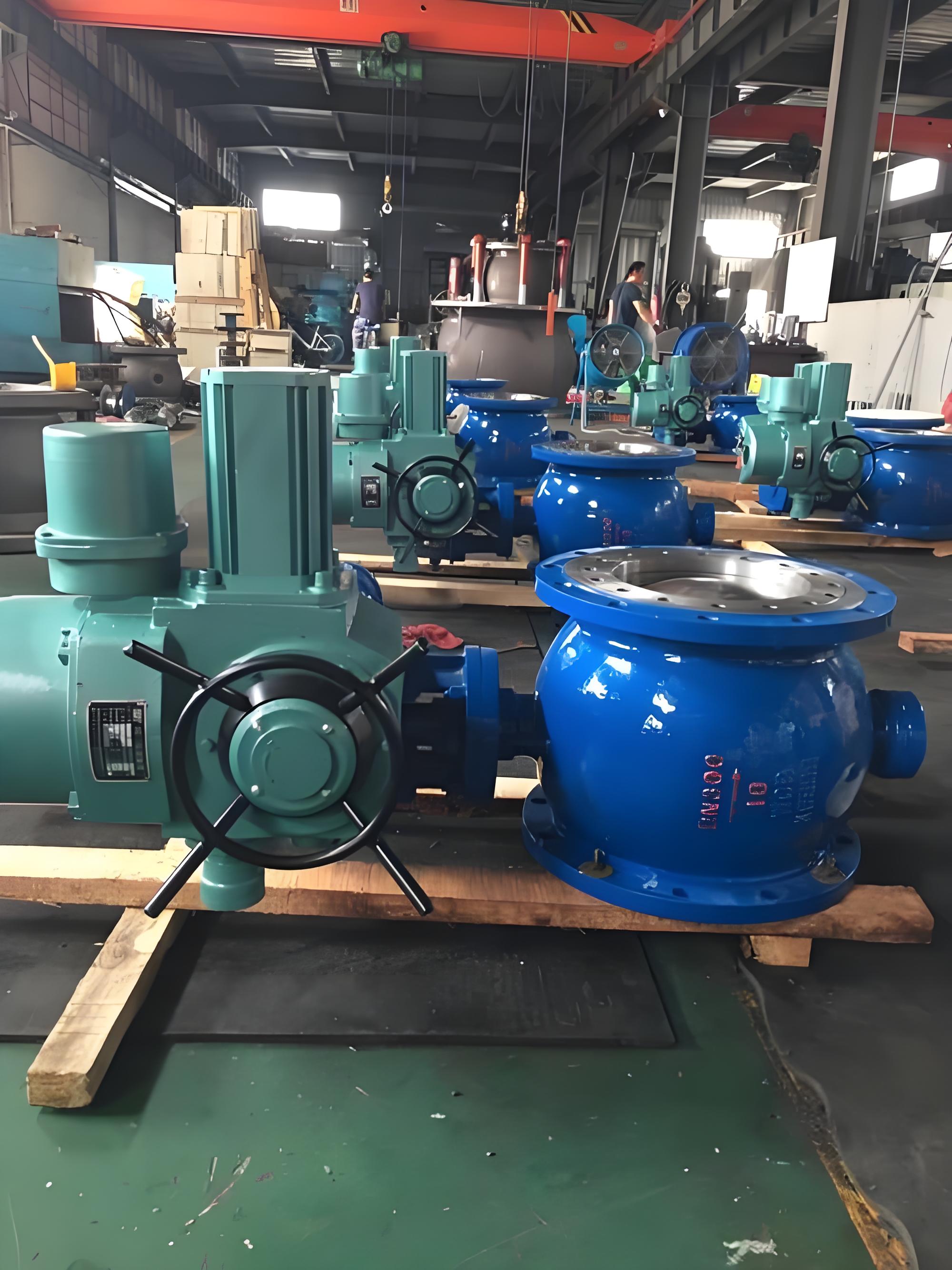

智能控制与执行机构
该系列阀门标配智能型电动执行机构，内置高精度伺服系统与微处理器，无需外配伺服放大器即可直接接收4～20mA DC模拟量信号进行连续比例调节。执行机构采用二级精密蜗轮蜗杆传动，输出力矩覆盖50N·M至3000N·M，完全匹配大口径阀门的高扭矩启闭需求。核心智能功能包括：
- 全集成控制：支持4～20mA输入/输出、无源触点信号、电位计反馈及智能通讯协议，接线简单，结构紧凑。
- 高精度定位：位置转换精度达±0.5%，分辨率高于1/200，采用独特电制动线路，启动停止迅速，运行平稳。
- 安全与防护：具备故障自诊断、自处理功能，可设定故障安全位置（全开/全关/保持）；整机防护等级达IP67/IP68，防爆等级Ex d IIBT4，适应户外及危险区域长期运行。
- 高频动作能力：适用于动作频繁的调节回路，接通持续率25%时，每小时动作次数可达630～1200次，满足快速响应工况。
应用领域
凭借的调节性能、高密封等级与强环境适应性，该智能调节型大口径电动球阀广泛应用于大型火电厂、石油化工、天然气长输管线、水处理与污水处理、冶金及造纸等行业的自动调节系统中。特别适用于需要精确控制流量、压力或温度的复杂管网，以及介质工况恶劣、启闭频繁的控制回路。
选型与安装建议
选型时需明确介质物理化学特性、工作压力、温度范围及调节精度要求。对于含颗粒、浆料或纤维介质，推荐选用金属硬密封V型球阀配置；对密封要求极高的洁净或高纯介质，可选软密封方案。安装前应彻底清理管道杂质，确保法兰焊接面平整对中，严禁强行组对。执行机构接线需严格遵循防爆与防护规范，定期校验位置反馈信号与行程限位，以维持长期调节精度与设备寿命。
