产品概述

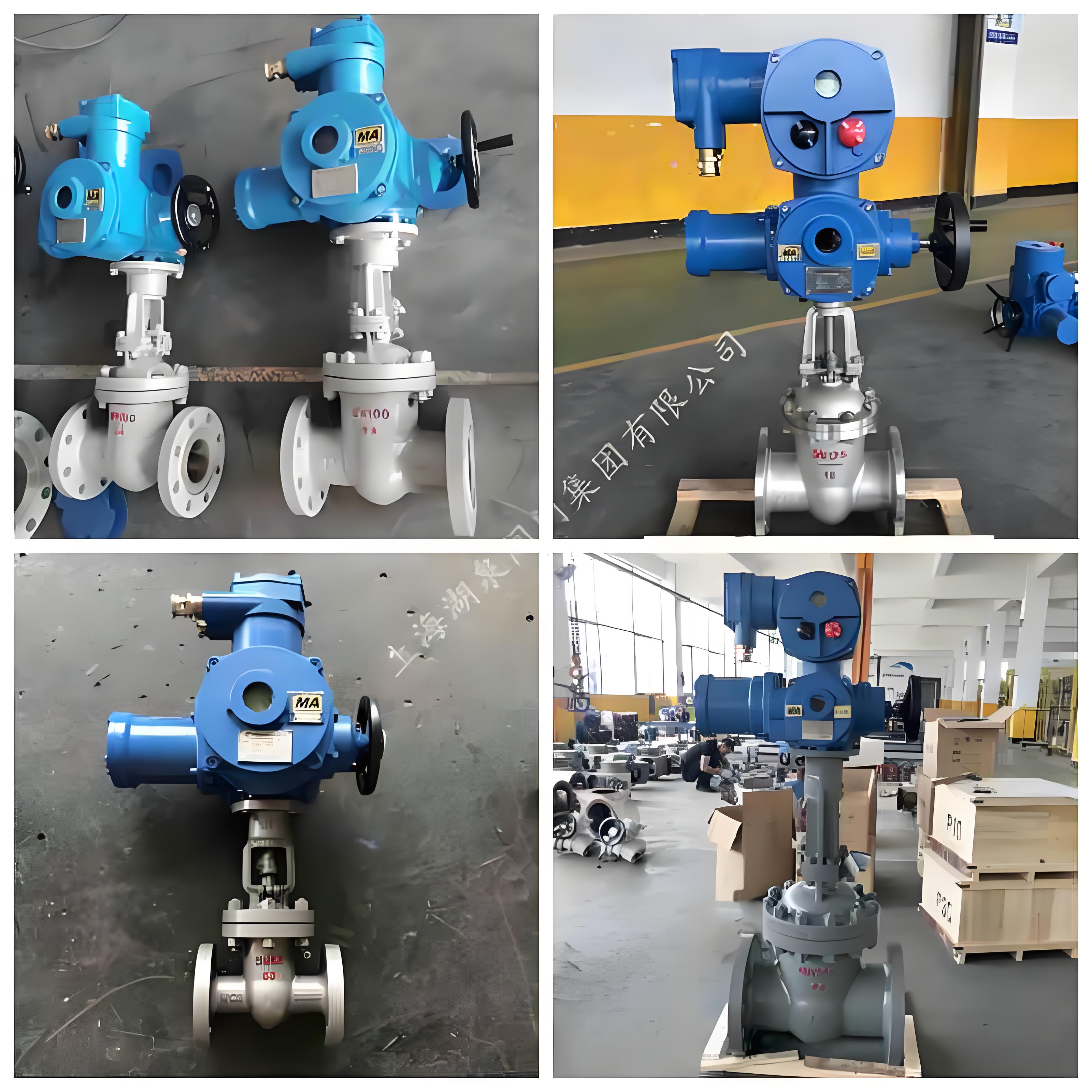

ZJK941H-40C 是一款专为煤矿及易燃易爆环境设计的智能一体化电动闸阀。该产品集“隔爆型”与“本质安全型”防爆技术于一体，具备矿用产品安全标志（MA证）及防爆合格证。其核心优势在于将高性能闸阀与智能电动执行机构深度融合，支持远程自动化控制、实时状态反馈及多种通讯协议，是煤矿井下排水系统、瓦斯抽放系统及地面化工管道控制的理想选择。
核心技术特点
1. 双重防爆认证，极致安全
- 本安隔爆一体设计：同时满足 GB3836.1《爆炸性环境用防爆电气设备通用要求》及 JB/T8529《隔爆型阀门电动装置技术条件》。
-
适用环境广泛：
- dI 类防爆：适用于煤矿井下非采掘工作面，有效防止甲烷等爆炸性气体引发事故。
- dIIBT4 类防爆：适用于工厂环境中 IIA、IIB 级 T1～T4 组爆炸性气体混合物。
- 高防护等级：标准配置防护等级为 IP55，特殊定制可达 IP68，具备卓越的防尘、防水及抗轻度腐蚀能力，适应井下潮湿、多尘的恶劣工况。
2. 智能一体化控制
- 多功能模块集成：内置相位识别器、接触器互锁保护器及直流电源模块，确保电气系统稳定运行。
- 精准调控：配备转矩控制机构和行程控制机构，开向和关向可配装多只微动开关，调节精度高，重复性好。
- 远程通讯能力：支持 RS485 通讯接口，可接入 PLC 控制系统或泵房自动化系统；支持 4~20mA 模拟量输入/输出，实现阀门开度的实时远程调节与状态反馈。
- 人机交互：设有现场操作按钮盒、指示灯及开度表，支持就地手动/电动切换，操作简便直观。
3. 结构与密封性能
- 楔式弹性闸板：采用双闸板中间带万向顶结构或楔式弹性闸板，能自动调整阀瓣与阀座密封面的吻合度，补偿管道应力，确保密封可靠。中大口径配有推力轴承，摩擦力小，启闭轻松。
- 硬质合金密封面：阀瓣与阀座密封面采用钴铬钨（司太立 Stellite）硬质合金，经等离子喷焊处理。具有极高的硬度、耐磨性、耐擦伤性及耐腐蚀性，显著延长使用寿命。
- 高强度阀杆：阀杆选用优质渗氮钢，表面进行氮化处理，具备优异的抗腐蚀性、抗擦伤性和机械强度。
- 可靠密封结构：采用压力自紧式密封或阀体阀盖垫片密封，杜绝外漏风险。
主要技术参数
| 参数项目 | 技术指标 |
|---|---|
| 产品型号 | ZJK941H-40C (公称压力 PN40) |
| 公称通径 | DN25 - DN400 (常用规格: DN150, DN200, DN300, DN350) |
| 适用介质 | 水、蒸汽、油品、气体、含硫天然气及部分酸碱介质 |
| 工作温度 | -20℃ ～ +425℃ (常规工况 -20℃ ～ +300℃) |
| 额定电压 | AC 380V / 660V (50Hz) |
| 工作制 | 短时工作制 (时间定额通常为 10min) |
| 连接形式 | 法兰连接 (符合国标 GB 标准) |
| 驱动方式 | 电动 (支持手/电动切换) |
| 防爆标志 | Ex d I Mb / Ex d IIB T4 Gb |
| 防护等级 | IP55 (标准) / IP68 (特殊订货) |
安装与维护指南
- 安装方向：阀门可安装在管道的任何位置，但建议电动执行机构电机处于水平状态，电气箱盖向上或垂直，以利于散热、润滑及维护。
- 间隙预留：安装时需保证维修人员拆卸部件所需的空间，阀门与管道连接的牙嵌轴向间隙应不少于 1~2mm。
- 初次调试：首次安装通电前，必须手动将阀门开启至约 50% 位置，以防止电机相序接反导致阀门过力矩损坏或电动装置故障。
- 维护保养：产品设计注重免维护特性，调试运行后在正常工况下数年内无需频繁保养。定期检查密封面磨损情况及电气接线紧固度即可。
应用领域
- 煤矿行业：井下主排水管路、压风管路、瓦斯抽放管路、消防洒水系统。
- 石油化工：易燃易爆介质的切断与控制，如原油、成品油、天然气输送管道。
- 电力与冶金：火力电站水汽系统、冶金行业高温高压流体控制。
