法兰浮动
球阀 Q41F-16C (DN50-DN200) 产品专业介绍
一、 产品概述

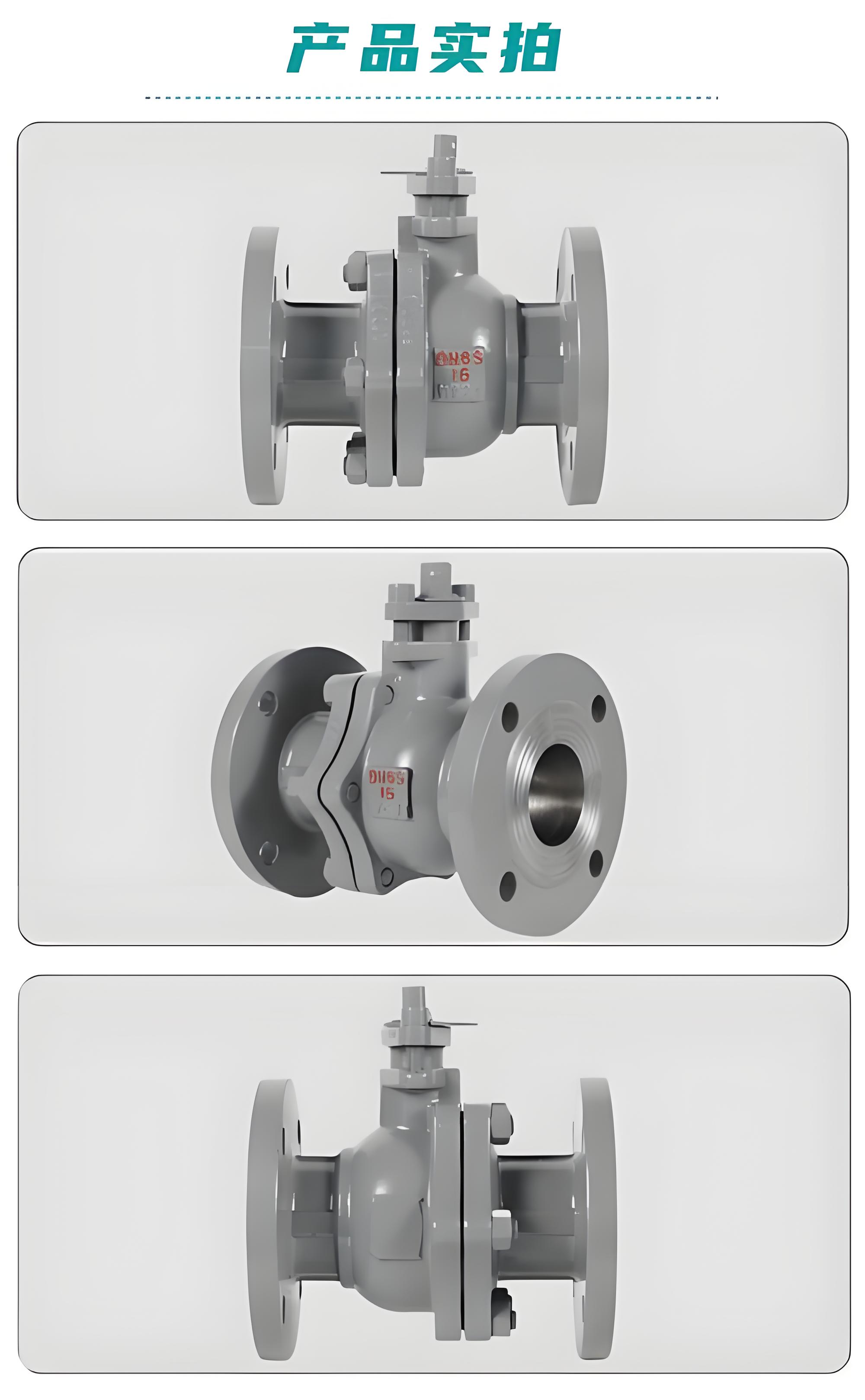

Q41F-16C 碳钢法兰浮动球阀是一款广泛应用于工业管道系统的截断类控制
阀门。该
阀门专为中低压工况设计，凭借优异的密封性能、低流阻特性及坚固的碳钢主体结构，成为水、蒸汽、油品及一般腐蚀性介质输送系统中的理想选择。产品覆盖 DN50 至 DN200（2"-8"）通径范围，完美适配各类法兰连接标准，确保系统运行的安全、稳定与高效。
二、 型号含义解析
Q41F-16C 型号遵循国家标准命名规范，各字符具体含义如下：
* Q：代表阀门类型为球阀。
* 4：代表连接形式为法兰连接（Flange），符合 GB/T 9113 等标准，安装便捷且密封可靠。
* 1：代表结构形式为浮动式（Floating）。球体在介质压力作用下产生微量位移，紧压出口端密封面，实现自密封效果。
* F：代表阀座密封材料为聚四氟乙烯（PTFE），具有极佳的耐腐蚀性、耐磨性及低摩擦系数。
* 16：代表公称压力为 1.6 MPa（PN16/Class 150），适用于常规工业压力环境。
* C：代表阀体材质为碳素钢（Carbon Steel，如 WCB/A105），具备高强度、高韧性及良好的性价比。
三、 核心结构与性能特点
1. 浮动球密封机制
采用经典的浮动球结构设计。当阀门关闭时，介质压力推动球体向出口侧阀座移动，使密封圈产生弹性变形并与球体紧密贴合。这种“以压促封”的设计确保了即使在低压或真空工况下也能实现零泄漏的双向密封效果。
2. 优异的低流阻特性
全通径（Full Bore）设计使得球体通道直径与管道内径基本一致。流体通过时几乎无阻碍，流阻系数极小，不仅降低了泵送能耗，还便于管道清管器（Pig）通过，特别适用于易结垢或需定期清理的介质管道。
3. 快速启闭与操作灵活
只需旋转手柄 90° 即可完成从全开到全关的操作，力矩小，响应迅速。阀杆采用防吹出（Anti-blowout）下装式结构，即使填料损坏，内部介质压力也能将阀杆凸台压紧在阀体上，防止阀杆冲出，保障操作安全。
4. 多重安全防护
* 防静电装置：球体、阀杆与阀体之间设有静电导出机构，电阻值小于 10Ω，有效防止静电积聚引发的火花，适用于易燃易爆介质。
* 防火结构（可选配）：若软密封 PTFE 因火灾烧毁，金属阀座在弹簧作用下仍能保持对球体的密封，阻止介质外泄，符合 API 607 防火测试标准。
四、 主要技术参数
| 参数项目 | 技术指标 |
| :--- | :--- |
| 公称通径 (DN) | DN50, DN65, DN80, DN100, DN125, DN150, DN200 (2"-8") |
| 公称压力 (PN) | 1.6 MPa (16 bar / 232 psi) |
| 适用温度 | -29℃ ～ +150℃ (具体取决于 PTFE 密封材料及工况) |
| 适用介质 | 水、蒸汽、油品、天然气、空气、弱腐蚀性化学品等 |
| 阀体材质 | 优质碳钢 (WCB / A216 Gr.WCB) |
| 球体材质 | 不锈钢 (SS304 / SS316)，表面镀铬或硬化处理 |
| 密封材质 | 聚四氟乙烯 (PTFE) 或增强 PTFE |
| 连接标准 | GB/T 9113, HG/T 20592, ANSI B16.5, DIN 2501 等 |
| 驱动方式 | 手动 (手柄/齿轮箱)、气动、电动、液动 (可根据需求定制) |
| 试验标准 | GB/T 13927, API 598 |
五、 应用领域
Q41F-16C 碳钢法兰浮动球阀凭借其广泛的适应性和可靠性，被广泛应用于以下行业：
* 石油化工：原油输送、成品油分配、工艺管道截断。
* 电力能源：冷却水系统、蒸汽管道、锅炉给水系统。
* 市政水务：自来水厂、污水处理厂、城市供热管网。
* 通用工业：压缩空气系统、液压系统、造纸、制药及食品加工行业。
六、 选型与安装建议
1. 通径选择：对于粘性大、易结晶或含固体颗粒的介质，建议选用全通径结构，以减少堵塞风险并方便维护；对于气体或对重量敏感的系统，可考虑缩径结构以降低成本。
2. 安装方向：阀门可水平或垂直安装，但需注意手柄或执行器的操作空间。安装时应确保法兰面平行，对角均匀拧紧螺栓，避免偏载导致密封失效。
3. 维护提示：定期检查阀杆填料函，必要时补充或更换填料。长期未操作的阀门，建议定期进行开关活动，以防密封面粘连。
