无源触点开关型电动固定球阀产品说明：

一、无源触点开关型电动固定球阀产品介绍

上海湖泉Q941F电动固定球阀采用软密封结构，设计有工作密封和检修密封，操作力矩小，密封比压适中，密封可靠，动作灵敏，液动控制易于实现自动控制，使用寿命长，球阀的压力温度额定值不仅与壳体材料有关，而且更多地与阀座、填料及垫片等密封件材料有。密封件可以是高分子材料、石棉或橡胶，密封件材料的选择取决于阀门所输送的介质成分、工作温度、工作压力和流速。广泛使用于石油、化工、冶金、造纸、制药、电镀等行业。

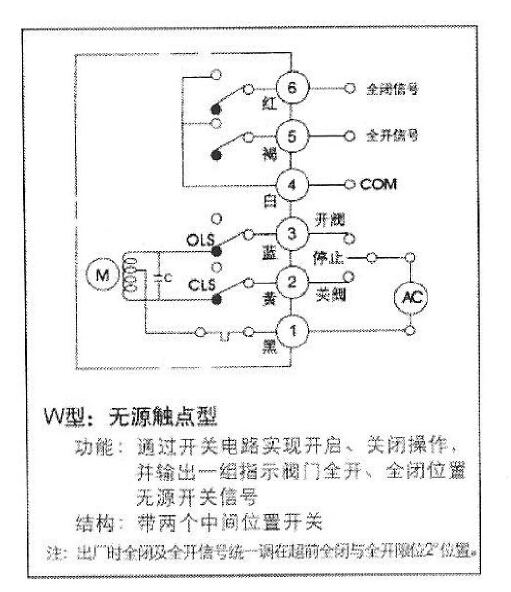

二、无源触点开关型电动固定球阀接线图

三、无源触点开关型电动球阀执行机构说明

精小型电动执行机构适用于大部分回转类阀门（如蝶阀、球阀和风门挡板等），采用优质铝合金压铸件外壳，精细流畅，体积小，重量轻，免维护，耐腐蚀性等优良性能，可在狭窄的地方使用。产品广泛应用于楼宇自动化、水利、造纸、电力、化工等自动化控制系统。

四、无源触点开关型电动球阀参数


型号	公称通径DN(mm)	压力PN(MPa)	温度	适用介质	阀体材料	主要结构尺寸					电装型号	电机功率(kw)	公称转矩（Nm)	重量(Kg)
Q941F~16C	公称通径DN(mm)	压力PN(MPa)	温度	适用介质	阀体材料	L	H	D	D1	Z~фd	电装型号	电机功率(kw)	公称转矩（Nm)	重量(Kg)
	50	1.6	≤150	水、油品	碳钢	200	374	160	125	4～18	Q10	0.06	100
	65					220	459	180	145		Q15	0.09	150
	80					250	459	195	160		Q20	0.09	200
	200					280	465	215	180	8～18	Q30	0.12	300
	125					320	571	245	210	8～18	Q30	0.12	300
	150					360	849	280	240	8～23	Q60	0.18	600
	200					400	895	335	295	12~23	Q120	0.37	1200
Q941F~12R	50	1.6	≤150	醋酸类	铬镍钼钛钢	200	374	160	125	4～18	Q10	0.06	100
	65					220	459	180	145	4～18	Q15	0.09	150
	80					250	459	195	160	8～18	Q20	0.09	200
	100					280	465	215	180		Q30	0.12	300
	125					320	571	245	210		Q30	0.12	300
	150					360	849	280	240	8～23	Q60	0.18	600
	200					400	895	335	295	12~23	Q120	0.37	1200
Q941F~16P	50	1.6	≤150	醋酸类	铬镍钛钢	200	374	160	125	4～18	Q10	0.06	100
	65					220	459	180	145	4～18	Q15	0.09	150
	80					250	459	195	160	8～18	Q20	0.09	200
	200					280	465	215	180		Q30	0.12	300
	125					320	571	245	210		Q30	0.12	300
	150					360	849	280	240	8～23	Q60	0.18	600
	200					400	895	335	295	12~23	Q120	0.37	1200
Q941F~25CPR	50	2.5	≤150	C型水、油品R型醋酸类、P型硝酸类	C型碳钢、R型铬镍钼钛钢、P型铬镍钛钢	200	374	160	125	4～18	Q10	0.06	100
	65					220	459	180	145	8～18	Q15	0.09	150
	80					250	459	195	160	8～18	Q20	0.09	200
	200					280	465	215	190	8～23	Q30	0.12	300
	125					320	815	245	220	8～25	Q60	0.18	600
	150					360	849	280	250		Q60	0.18	600
	200					400	895	335	250		Q120	0.37	1200
