1. 产品概述

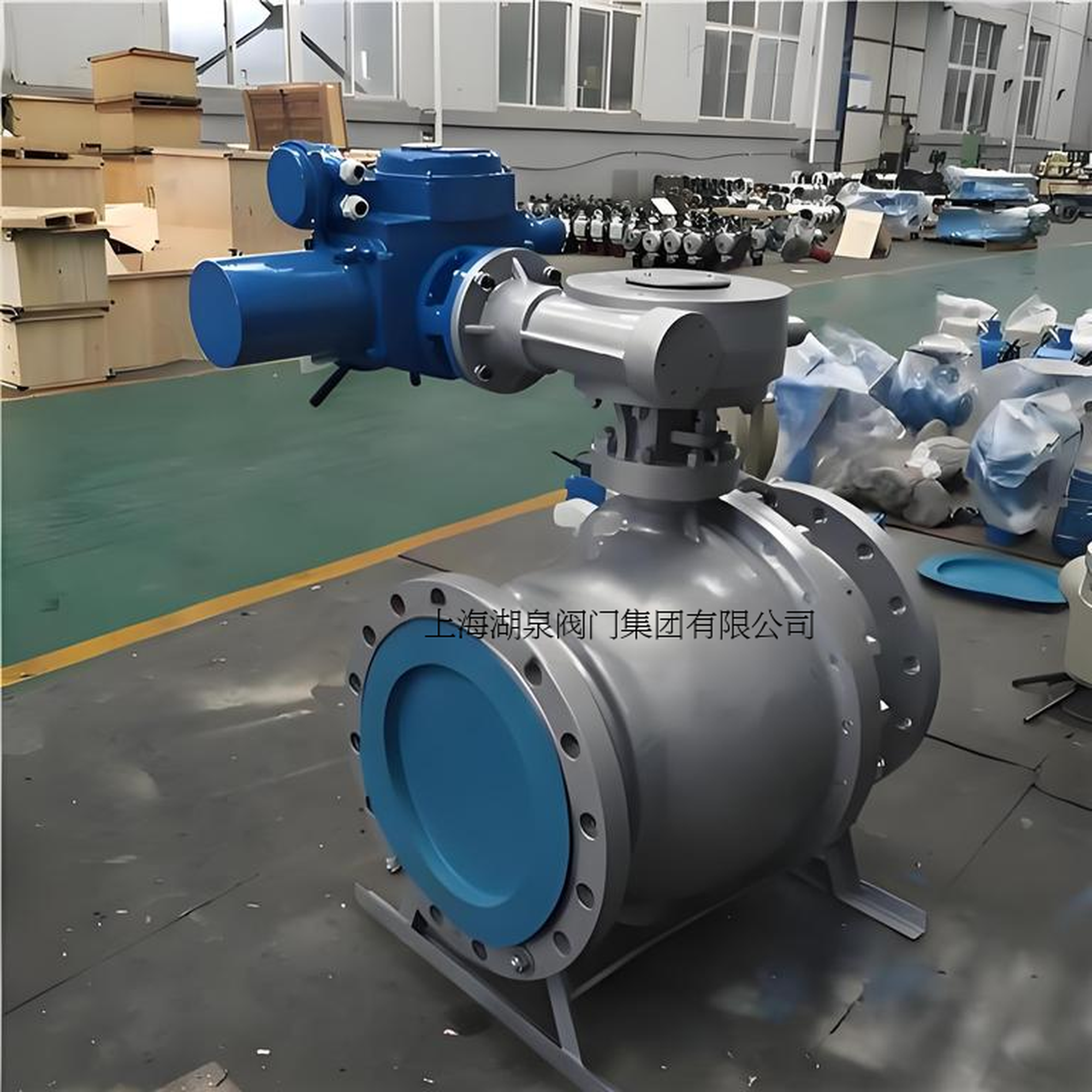

Q947F-40C 是一款专为高压、大口径及严苛工况设计的电动固定式
球阀。该型号中，“Q”代表
球阀，“9”代表电动驱动，“4”代表法兰连接，“7”代表固定直通式结构，“F”代表聚四氟乙烯（PTFE）或增强密封材料，“40”代表公称压力为 PN4.0MPa（40公斤压力），“C”代表阀体材质为碳钢（WCB）。针对“高压耐磨”需求，该产品通过优化球体硬度、阀座材料及结构设计，显著提升了在含颗粒介质或高流速环境下的使用寿命与密封可靠性。
2. 核心技术与耐磨高压特性
* 固定式球体结构，降低操作扭矩
不同于浮动式球阀，Q947F 采用上下轴固定的球体设计。介质压力产生的推力由轴承承担，而非传递给阀座。这使得
阀门在 PN4.0MPa 高压下仍能保持极低的启闭扭矩，减少执行机构负荷，同时避免阀座因高压挤压而过度变形或磨损。
* 双重密封与自动泄压，保障高压安全
* 双向密封：阀座采用弹簧预紧结构，无论介质流向如何，均能实现可靠密封，安装无需考虑流向。
* 自动泄压功能：当阀门关闭且中腔压力异常升高时，介质可推动阀座自动泄压，防止阀体超压破裂，特别适用于高压长输管线。
* 防火防静电设计：配备导电弹簧和耐火金属密封副，在软密封烧毁后仍能形成金属对金属硬密封，确保极端工况下的安全性。
* 强化耐磨设计，延长使用寿命
* 球体硬化处理：球体表面可采用超音速喷涂碳化钨或氮化处理，硬度可达 HRC45-60 以上，有效抵抗介质中固体颗粒的冲刷与划伤。
* 耐磨阀座材料：针对耐磨需求，可选配对位聚苯（PPL）、碳纤维增强 PTFE 或金属硬密封阀座。PPL 材料耐温可达 300℃，且具有优异的自润滑性和抗磨损性能，适合含微小颗粒的悬浊液或粘性介质。
* 全通径流道：流道孔径与管道内径一致，流阻系数极低，减少介质湍流对阀体的冲蚀，同时便于管道清扫（如 pigging 作业）。
3. 主要技术参数
| 参数项目 | 技术指标 |
| :--- | :--- |
| 公称通径 | DN100 (4英寸) |
| 公称压力 | PN4.0 MPa (Class 300/400) |
| 阀体材质 | WCB 碳钢 (ASTM A216 WCB) |
| 球体材质 | 不锈钢 (304/316) + 表面硬化处理 |
| 密封材质 | PTFE / PPL / 金属硬密封 (根据耐磨等级选配) |
| 适用温度 | -20℃ ～ 250℃ (软密封)；≤ 450℃ (硬密封) |
| 驱动方式 | 电动 (AC220V/380V, 4-20mA 信号控制) |
| 泄漏等级 | 软密封：零泄漏；硬密封：≤ 额定流量的 10⁻⁵ |
| 连接标准 | GB/T 9113, HG/T 20592, ANSI B16.5 |
4. 电动执行机构配置
* 一体化设计：电动执行机构与阀门直连，内置伺服系统，无需额外放大器，直接接收 4-20mA 控制信号。
* 智能保护：具备过热保护、电气与机械双重限位、力矩保护功能，防护等级达 IP65/IP67，适应户外恶劣环境。
* 调节精度：支持开关型与调节型两种模式，调节型死区 ≤1%，基本误差 ±1%，可满足精确流量控制需求。
5. 应用领域
该产品广泛应用于对密封性、耐压性及耐磨性要求较高的工业场景：
* 石油天然气：长输管线、集输站场，特别是含砂、含杂质的原油或天然气输送。
* 化工行业：高温高压反应釜进出口、腐蚀性介质管道。
* 电力冶金：火电厂除灰渣系统、煤化工气化装置等含固体颗粒介质管路。
* 城市供热供水：高温热水管网、高压蒸汽管道。
6. 选型建议
为确保最佳使用效果，建议在订货时明确以下工况细节：
1. 介质成分：是否含有固体颗粒、纤维或强腐蚀性物质，以决定密封面材质（推荐 PPL 或硬密封）。
2. 工作温度与压力：确认实际运行温度是否超过 150℃，若超过需选用 PPL 或金属密封。
3. 控制要求：明确是需要两位切断（开关型）还是连续调节（调节型），以及所需的信号反馈类型。
