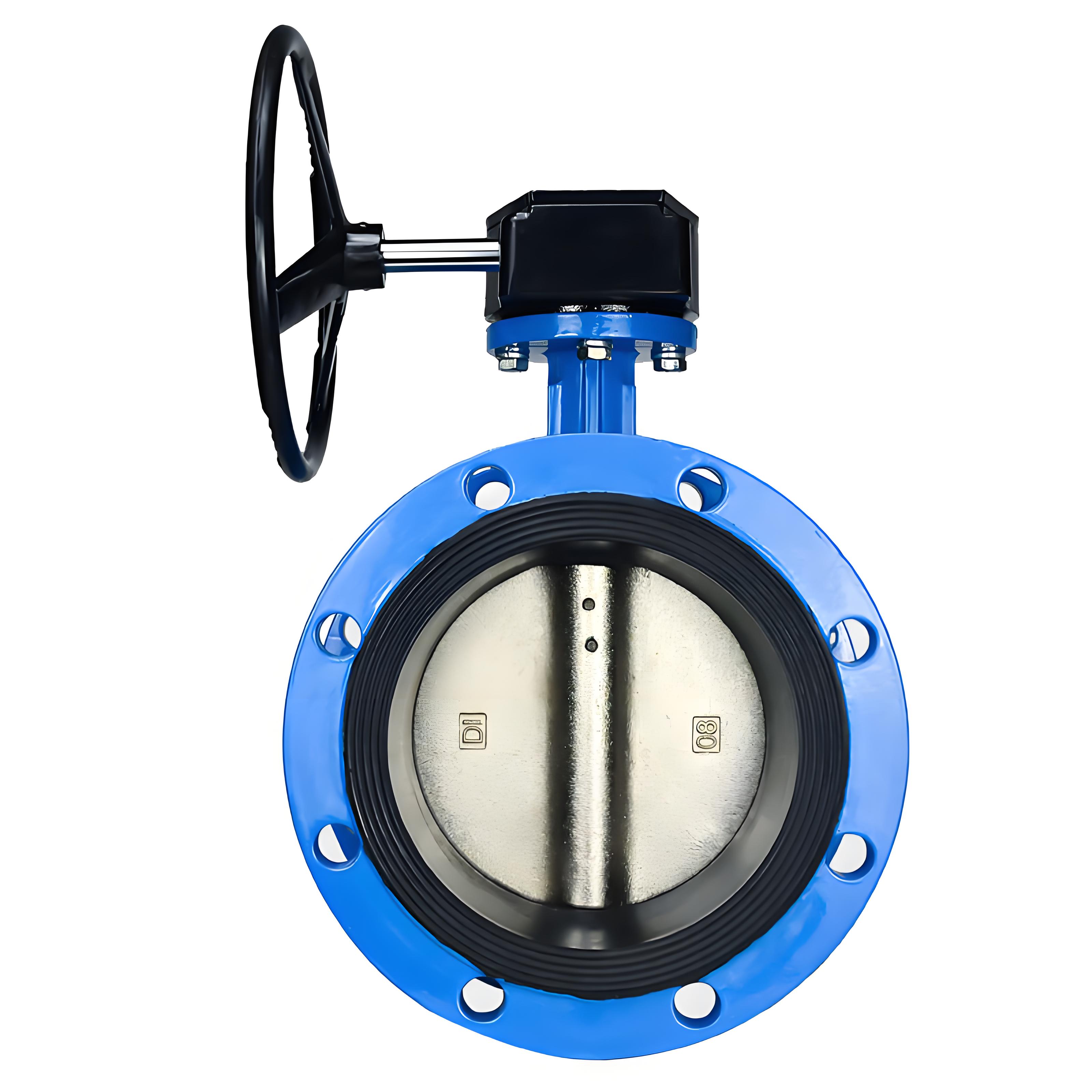

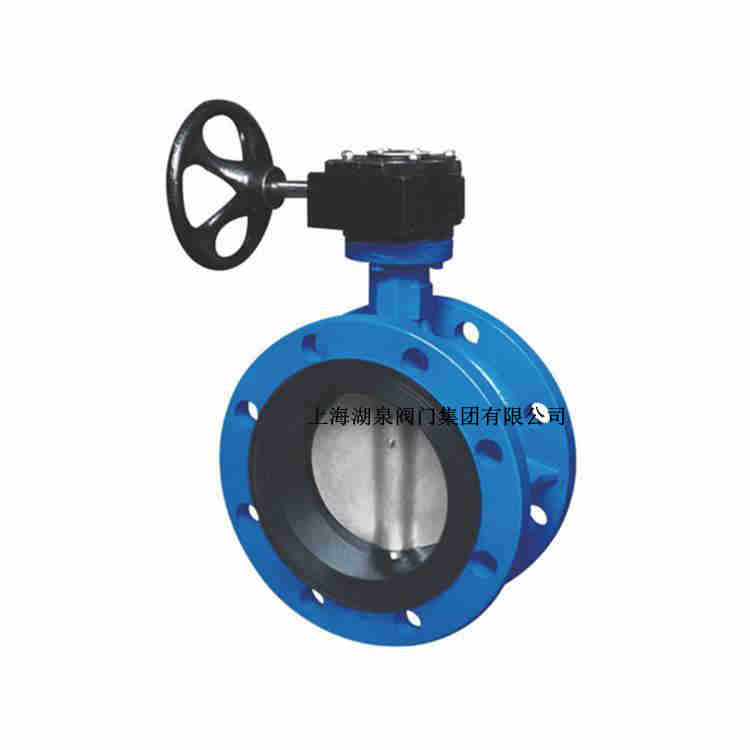

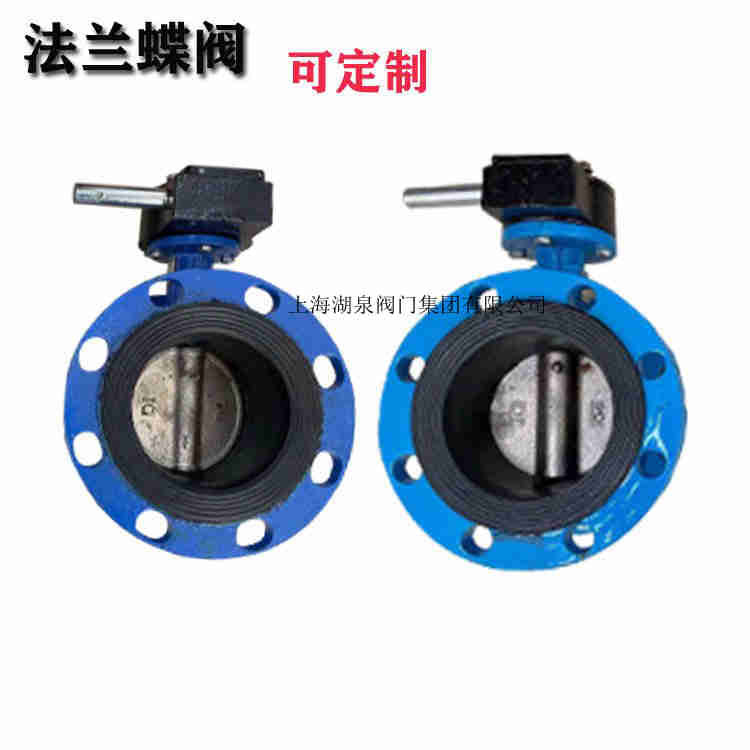

在工业流体控制领域，阀门作为管道系统的“咽喉”，其性能直接关乎系统的安全与效率。其中，D41X-16Q型手动法兰软密封蝶阀凭借其优异的结构设计、可靠的密封性能及广泛的适用性，成为给排水、暖通、消防及一般工业管路中的核心组件。本文将从型号解读、结构原理、材质工艺、技术参数及应用场景五个维度，对该产品进行全方位技术剖析。
一、 型号解码：D41X-16Q的含义
理解阀门型号是选型的第一步。D41X-16Q遵循中国国家标准（GB/T 12238）的命名规范，各字符含义如下：
- D：代表阀门类型为蝶阀（Butterfly Valve）。

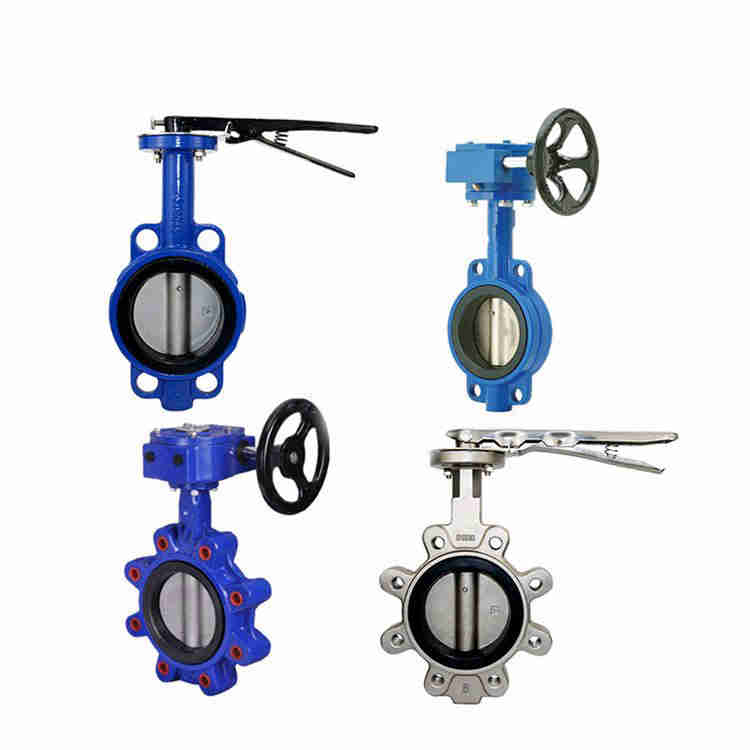

- 4：代表连接形式为法兰连接（Flange Connection），区别于对夹式（7）或焊接式。
- 1：代表驱动方式为手动（Manual），通常指手柄操作；若需大口径操作省力，可配置蜗轮装置（型号变为D341X）。
- X：代表密封副材料为橡胶（Rubber），即软密封结构，具备优异的零泄漏特性。
- 16：代表公称压力为PN1.6 MPa（约16公斤压力），属于中低压范畴。
- Q：代表阀体主要材质为球墨铸铁（Ductile Iron），相较于普通灰铸铁，具有更高的强度和韧性。
二、 核心结构与工作原理
D41X系列采用经典的中线型（Center Line）结构设计，其核心特点在于结构简单、紧凑且流阻极小。
-
启闭机制：
阀门的关闭件为一圆盘形蝶板，安装在管道直径方向。蝶板绕阀杆轴线旋转，旋转角度范围为0°至90°。当蝶板平面与流向平行时（0°），阀门全开；当蝶板平面与流向垂直时（90°），阀门全关。这种90°回转操作使得启闭迅速，便于实现快速切断。 -
密封原理：
该阀门采用弹性软密封结构。关闭时，蝶板的外圆密封面挤压阀座上的合成橡胶密封圈，使橡胶产生弹性变形。由此产生的弹性恢复力形成密封比压，确保介质无法通过。由于橡胶具有良好的回弹性和适应性，即使管道中存在微小的杂质或安装偏差，也能实现双向零泄漏。 -
无销钉结构：
现代优质D41X蝶阀常采用阀杆与蝶板的无销钉连接结构（如楔式或花键连接），消除了传统销钉可能造成的内泄漏点，提高了结构的整体性和可靠性。
三、 关键材质与制造工艺
材质的选择决定了阀门的使用寿命和耐腐蚀能力。D41X-16Q在选材上兼顾了强度与经济性：
| 零部件 | 常用材质 | 特性说明 |
|---|---|---|
| 阀体 | QT450-10 (球墨铸铁) | 强度高、韧性好，抗冲击能力强，优于HT200灰铸铁，适合埋地或高压波动工况。 |
| 蝶板 | QT450-10 / WCB | 框架式结构设计，过流面积大，流阻系数低；表面可进行环氧粉末喷涂或尼龙包覆，增强防腐耐磨性。 |
| 阀杆 | 2Cr13 / 不锈钢 | 高强度不锈钢，耐腐蚀，确保长期操作不卡涩。 |
| 密封圈 | EPDM (三元乙丙橡胶) / NBR (丁腈橡胶) |
EPDM：耐温-40℃~+120℃，适用于水、蒸汽、弱酸碱。 NBR：耐温-20℃~+80℃，适用于油类及含油介质。 |
| 填料 | O型圈 / 柔性石墨 | 防止阀杆处外泄漏，O型圈用于低压常温，柔性石墨用于稍高温度。 |
表面处理工艺：
阀体外表面通常经过喷砂除锈后，采用静电环氧粉末喷涂或烤漆处理，涂层均匀、附着力强，能有效防止锈蚀，延长户外或恶劣环境下的使用寿命。
四、 主要技术参数与执行标准
1. 技术参数
- 公称通径 (DN)：DN50 ~ DN2000（常见规格DN50-DN800）
- 公称压力 (PN)：0.6 MPa, 1.0 MPa, 1.6 MPa
-
适用温度：
- 丁腈橡胶 (NBR)：-20℃ ~ +80℃
- 三元乙丙橡胶 (EPDM)：-40℃ ~ +120℃
- 适用介质：清水、海水、污水、空气、天然气、油品及弱腐蚀性流体。
- 泄漏率：符合 GB/T 13927-92 标准，达到零泄漏级别。
- 寿命：带压启闭次数可达 50,000 次以上仍保持良好密封。
2. 执行标准
- 设计制造：GB/T 12238-2008《法兰和对夹连接弹性密封蝶阀》
- 法兰尺寸：GB/T 9113.1-2010, GB/T 17241.6-1998
- 结构长度：GB/T 12221-2005
- 压力试验：GB/T 13927-2008《工业阀门 压力试验》
五、 应用场景与选型建议
1. 典型应用领域
- 市政给排水：自来水厂、污水处理厂的主干管及分支管，利用其流阻小、不易积垢的特点。
- 建筑暖通与消防：楼宇内部的冷水/热水循环系统、消防喷淋系统，要求密封可靠且安装空间有限。
- 一般工业管路：电力、化工、食品、制药等行业的中低压流体控制。
- 能源系统：供热管网、煤气输送等。
2. 选型与维护建议
- 介质匹配：若介质含有颗粒或磨损性强，建议选用硬密封蝶阀或加强型软密封；若介质为油品，务必选用丁腈橡胶（NBR）密封而非EPDM。
- 安装方向：D41X蝶阀具有双向密封功能，安装时不受介质流向限制，可水平、垂直或任意角度安装。但为了操作方便和减少阀杆受力，推荐水平安装，且手轮朝上。
- 定期维护：虽然软密封蝶阀维护量低，但仍需定期检查阀杆填料处是否有外漏，以及手轮操作是否灵活。长期未操作的阀门，建议每季度进行一次全开全关活动，防止橡胶老化粘连或阀杆锈蚀。
结语
D41X-16Q球墨铸铁法兰软密封蝶阀以其成熟的技术、可靠的性能和经济的成本，成为了中低压流体控制领域的理想选择。其双向密封、结构紧凑、安装便捷的特点，完美契合了现代工业对高效、节能、安全的需求。在选购时，建议关注厂家的资质认证、材质检测报告及售后服务体系，以确保获得高品质的产品体验。
