电动法兰球阀门实物接线图

时间:2020-12-17 13:49点击:
上海湖泉阀门有限公司电动法兰球阀门实物接线图
关于电动球阀工作原理图及接线图详细说明,其中包括电动球阀的工作原理图以及电动球阀如何接线等详细描述,遇到故障时相应对策以及安装手册等。
TOP系列电动执行器用于控制0°~ 90°施转的阀门及其他同类产品,如蝶阀、球阀、风门、旋塞阀、百叶阀等,它以AC24V. 110V、220V、380V交流电源和IDC24V直流电源为驱动电源,4-20mA电流信号或0- 10VDC电压信号为控制信号,可使阀门运动到所需位置,实现其自动化控制。可以广泛应用于石油、化工、电力、冶金、制药、造纸、能源、水处理、船舶、纺织、食品加工、楼宇白动化等领域。同时更具有休积小、重量轻、外形精美、结构独特、紧凑、启闭逃速、易于安装、操作扭矩小,操件方便、数显阀位、无须维护及使用安全方便等诸多优点在安装或使用TOP系列产品之前,请您务必详细阅读本说明书。
 电动球阀

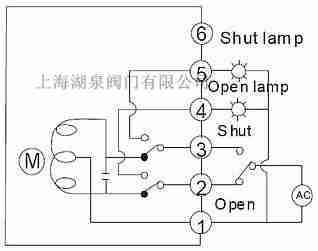

开关式六线制电动球阀的六个接线端子功能为:1、2、3为驱动控制,4、5、6为信号反馈控制;

电动法兰球阀工作原理:
1、2接通时,阀门打开,同时保持4、5形成回路,反馈电动阀开到位信号;
1、3接通时,阀门关闭,同时保持4、6形成回路,反馈电动阀关到位信号。
调节式六线制电动阀的六个接线端子功能为:
1、2为电动驱动控制,可接AC220V或DC24V电源电压(如需380V电压则另外说明),
3、4为输入信号控制,可接收4-20mA电流信号或0-10V电压信号
5、6为输出信号反馈控制,可相应的反馈4-20mA电流信号或0-10V电压信号,便于远程操作控制
性能特点
●可自适应各种电动执行器,适用的反馈电阻: 500Ω~10KΩ。
●单键自动标定,省却了复杂的初始标定。
●即可接收工业仪表的信号自动定位,亦可手动控制执行器开度,以利现场控制。
●故障自我诊断,自我保护功能。
●系统模式设置采用波动开关,只观、方便,可实现无扰切换。
●可设定执行器无信号状态:开、停、关。
●可输出4~20mA直流信号,并实现与电源,输入信号的完全隔离。
●可方便的调整灵敏度(精度)

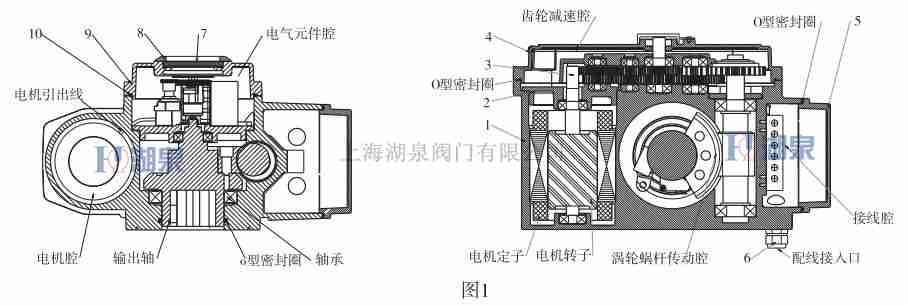

电动法兰球阀

15.技术指标
●精度: 0.1%-3%(通过d参数可调);
●控制信号: 4~20mA DC(特殊可制度)
●工作电源: 220V/50Hz AC
●最大驱动电机功率:≤300W
●环境温度: 65C
●温度湿度: 70C
●输出组坑:≤500Ω
●输人组坑: < 250Ω
调节型调试
16.执行机构的调整
在调整智能定位器之前,应清除开关角度的调整方法,根据阀门的全闭、全开调整执行机构的电气限位、电位器和机械限位。
