电动球阀Q941F-16的型号参数

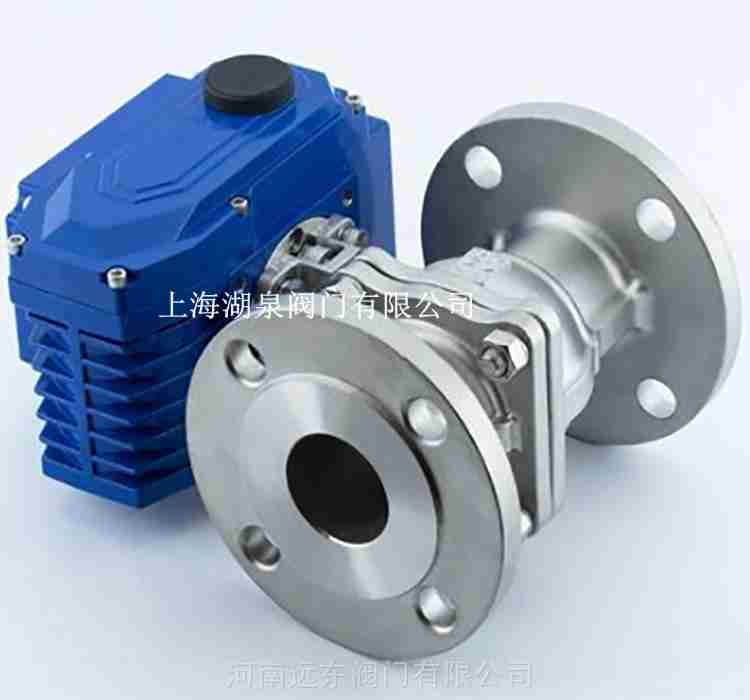

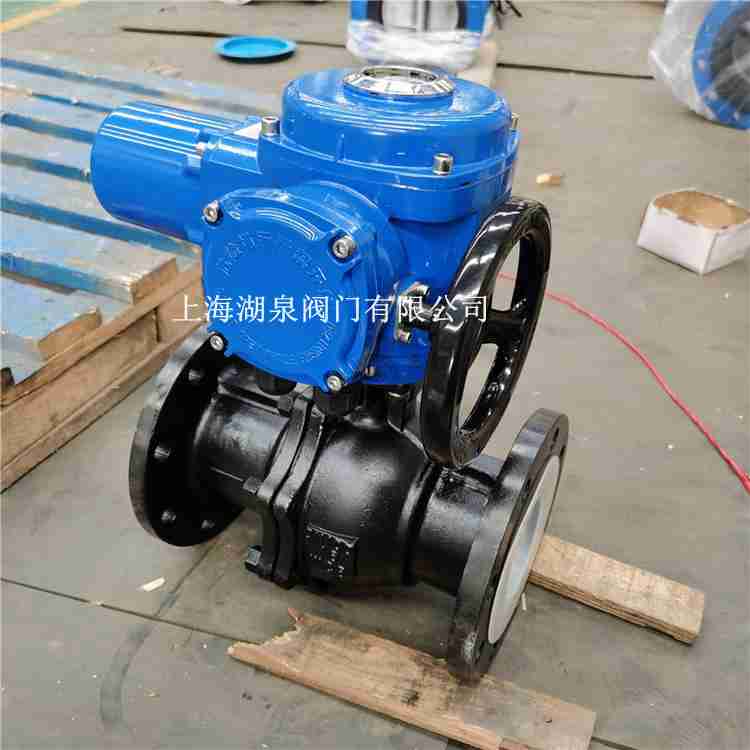

上海湖泉阀门有限公司Q941F电动球阀适用于经常操作、两位切断、调节的场合。球阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入 4~20mA 信号及 220V AC 电源即可控制运转。具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构可根据用户要求配置不同型号电子式电动执行机构。1.电源电压力：DC24V、DC220V、AC24V、AC110V、AC220V、AC380V；
2.介质类型、温度、压力；
3.控制类型：开关型、触点型、信号输出型、智能调节型；
4.智能调节型：输入信号（DC1-5V、DC1-10V、4-20MA）、输出信号（DC1-5V、DC1-10V、4-20MA）



电动球阀Q941F-1外形尺寸

DN	D1.6/2.5	D11.6/2.5	H1.6/2.5	L1.6/2.5	L11.6/2.5
DN15	95	65	256	130	155
DN20	105	75	260	140	155
DN25	115	86	266	150	155
DN32	136	100	270	165	155
DN40	146	110	312	180	208
DN50	160	125	325	200	208
DN65	180	145	336	220	208
DN80	165	160	365	250	256
DN100	215/230	180/190	400	280	256
DN125	245/270	210/220	420	320	256
DN150	280/300	240/250	440	360	288
DN200	335/360	295/310	470	400	288

电动球阀Q941F-1调节型电动球阀控制方式：
1、模拟量控制
一般模拟量控制是4~20mA，还有0~10mA、1~5V等，后两者现在用得不多。一般调节型（一体化）电动执行器都可以用模拟量控制。
2、开关量控制
一般开关量控制信号是“开”“关”指令信号，也有可能还有“停”指令信号。开关量主要有以下几种：无源、24VDC、220VAC，一般如果配了伺服放大器，开关量要求是220VAC的。不果不是用伺服放大器控制执行器而选用220VAC开关型的电动执行机构（电动执行器）时，需要注意提供的这个220V开关量功率一定要大于执行器电机功率。
反馈信号：
1、模拟量反馈
模拟量反馈信号都是电动执行机构（电动执行器）输出的与当前阀位对应的阀位反馈信号，同样有4~20mA、0~10mA、1~5V几种，后两种现在已经很少用了，一般配有伺服放大器的都需要模拟量阀位反馈信号。如果DCS或显示仪表需要显示当前阀位，也必须要求电动执行器有模拟量阀位反馈信号
2、开关量反馈信号
根据工艺要求，可能需要电动执行器输出一个全关和全开的开关量信号，甚至还有其它意义的信号，如执行器故障报警信号。一般开关量都是无源，但也有有源的。
