电动球阀dn25型号技术参数

时间:2021-07-05 13:38点击:
上海湖泉阀门有限公司DN25电动球阀 矿用防爆型电动法兰球阀是一种由球体旋转而开闭水路的新型矿用隔爆型电动球阀(以下简称电动球阀),由于其适应的供水压力范围广、不受泥沙、污水影响、供水通径大、工作过程中通电时间短、工作稳定可靠、是一种代用电磁阀的理想替代产品。 防爆型式:隔爆型;防爆标志:ExdⅠ

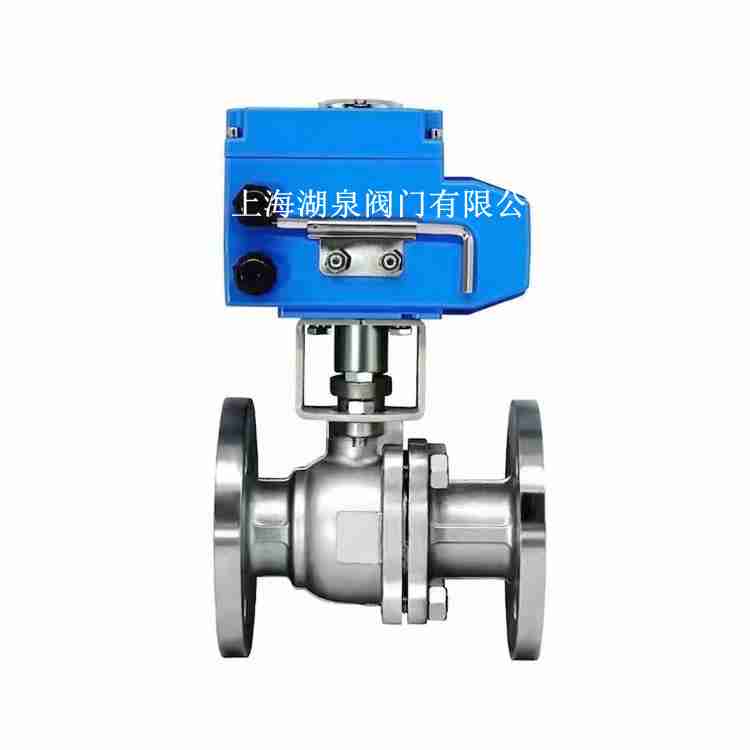

电动球阀
DN25电动球阀 矿用防爆型电动法兰球阀概述: 隔爆型电动球阀是一种由球体旋转而开闭水路的新型矿用隔爆型电动球阀(以下简称电动球阀),由于其适应的供水压力范围广、不受泥沙、污水影响、供水通径大、工作过程中通电时间短、工作稳定可靠、是一种代用电磁阀的理想替代产品。 防爆型式:隔爆型;防爆标志:ExdⅠ。 执行标准:Q/ZLH07-2008、MT/715-1997标准。 正常工作条件: 电动阀应在下列条件下可靠的工作: 海拔高度不超过2000m; 环境大气压80-110kPa; 环境温度-20-+40℃; 周围空气相对湿度不大于95%(25℃时); 具有甲烷混合物及煤尘爆炸危险的煤矿井下; 在无显著振动的地方; 在无破坏金属绝缘的气体和蒸气的环境; 在无滴水的地方。 三、矿用防爆电动球阀 MGQI-64 DN25是一种由球体旋转而开闭水路的新型电动阀门,它由数字逻辑控制电路,方向控制电路,电流采样控制电路,工作状态指示电路等组成;接入24VDC电源后,控制端K1、K2有继电器无源点控制球阀的开启与关闭,K1与K2短接球阀打开,K1与K2断开球阀关闭。由电流采样控制电路检测球阀的工作位置, 工作状态指示电路指示球阀的工作状态: 球阀旋转开启,绿色LED亮;当开启到设定口径时,黄灯亮(此时电机不耗电);当球阀旋转关闭时,红灯亮(此时电机不耗电)。 四.主要技术参数 1. 防爆标志: ExdⅠ 2. 输入电压: 24V DC. 3. 工作电流: ≤70mA DC. 4. 环境温度: 0℃~40℃ 5. 环境湿度: ≤95%RH.(25℃时) 6. 大气压力: 80~110kPa 7. 水压适应范围 : 0.2MPa~7.0MPa。 8. 水温适应范围 : 0~60℃ 9. 球阀开启速度 : 6s~12s 10.

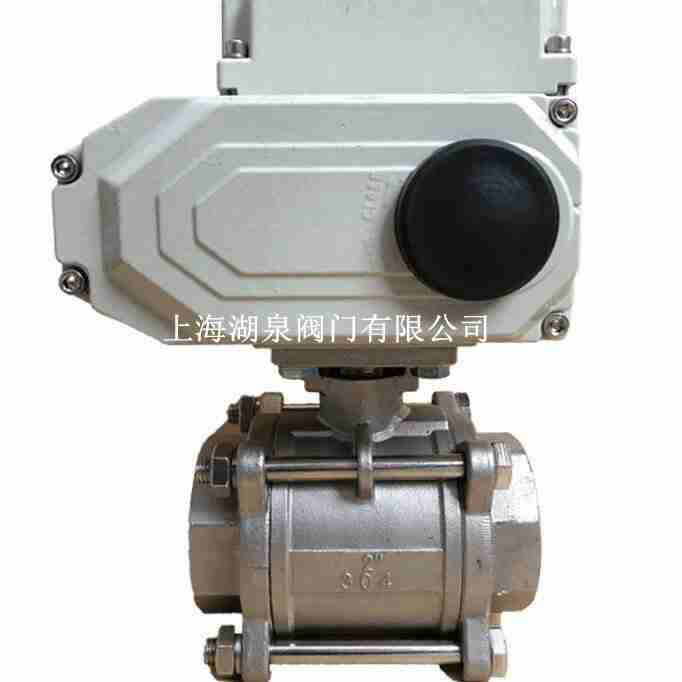

电动球阀dn25
Q941F-16
通径DN L D K D1 n-Φd b f H W
mm in
15 1/2″ 130 95 65 46 4-Φ14 14 2 190 196
20 3/4″ 140 105 75 56 4-Φ14 16 2 195 196
25 1″ 150 115 85 65 4-Φ14 16 2 210 196
32 1 1/4″ 165 135 100 76 4-Φ18 18 3 220 196
40 1 1/2″ 180 145 110 84 4-Φ18 18 3 230 196
50 2″ 200 160 125 99 4-Φ18 20 3 265 196
65 2 1/2″ 220 180 145 118 4-Φ18 20 3 300 255
80 3″ 250 195 160 132 8-Φ18 20 3 325 255
100 4″ 280 215 180 156 8-Φ18 22 3 350 255
125 5″ 320 245 210 184 8-Φ18 22 3 375 255
150 6″ 360 280 240 211 8-Φ22 24 3 420 255
200 8″ 400 335 295 266 12-Φ22 24 3 460 255

Q941F-25
通径DN L D K D1 n-Φd b f H W
mm in
15 1/2″ 130 95 65 46 4-Φ14 14 2 190 196
20 3/4″ 140 105 75 56 4-Φ14 16 2 195 196
25 1″ 150 115 85 64 4-Φ14 16 2 210 196
32 1 1/4″ 165 135 100 76 4-Φ18 18 3 220 196
40 1 1/2″ 180 145 110 84 4-Φ18 18 3 230 196
50 2″ 200 160 125 99 4-Φ18 20 3 265 196
65 2 1/2″ 220 180 145 118 4-Φ18 22 3 300 255
80 3″ 250 195 160 132 8-Φ18 24 3 325 255
100 4″ 280 235 190 156 8-Φ22 24 3 350 255
125 5″ 320 270 220 184 8-Φ26 26 3 375 255
150 6″ 360 300 250 211 8-Φ26 28 3 420 255
200 8″ 400 360 310 274 12-Φ26 30 3 460 255
