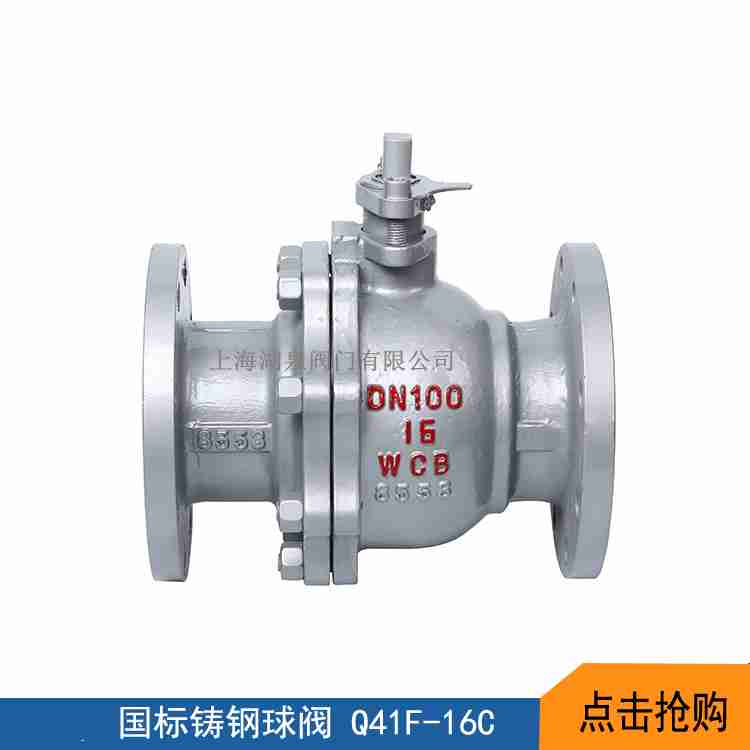

q41 dn100球阀型号、价格

q41 dn100球阀主要用于石油、化工、冶金、制药、食品等各类系统中，以输送还常温下会凝固的高粘度介质。
q41 dn100球阀型号、价格性能参数

型号		BQ41F-16C	BQ41F-25C	BQ41F-16P	BQ41F-25P
工作压力（MPa）		1.6	2.5	1.6	2.5
适用温度（℃）		≤200
适用介质		非腐蚀性介质		腐蚀性介质
材料	阀体、阀盖	碳钢		铬镍钛钢
	球体	铬镍钢
	阀座	聚四氟乙烯或氧化橡胶		聚四氟乙烯(PPL)
	阀杆	沉淀硬化钢		铬镍钢


 q41 dn100球阀型号规格尺寸

型号		Q41F46-10	Q41F46-16	Q41F46-10C	Q41F46-16C
工作压力（MPa）		1.0	1.6	1.0	1.6
适用温度（℃）		-10～150		-20～150
适用介质		腐蚀性介质
材料	阀体	铸铁内衬聚四氟乙烯		铸钢内衬聚四氟乙烯
	球体	铸钢外包聚四氟乙烯
	密封圈	增强聚四氟乙烯		聚四氟乙烯
	填料	聚四氟乙烯


 q41 dn100球阀型号规格尺寸

型号	公称通径DN	尺寸						H			Do
		L	D	D1	D2	b-f	z-Od	孚动	气动	电动
Q41F/B-16C/P/R Q34F/B-16C/P/R Q641F/B-16C/P/R Q941F/B-16C/P/R	15	130	95	65	45	14-2	4-14	60	200		108
	20	140	105	75	55	14-2	4-14	64	204		120
	25	150	115	85	65	14-2	4-14	90	515	360	165
	32	165	135	100	78	16-2	4-18	105	244	390	180
	40	180	145	110	85	16-3	4-18	150	264	395	240
	50	200	160	125	100	16-3	4-18	190	274	405	240
	65	220	180	145	120	18-3	4-18	195	379	490	320
	80	250	195	160	135	20-3	8-18	215	389	595	350
	100	280	215	180	155	20-3	8-18	250	416	695	400
	125	320	245	210	185	22-3	8-18	280	542	640	500
	150	360	280	240	210	24-3	8-23	320	572	740	600
	200	400	335	295	265	26-3	12-23	370	600	800	800
	250	550	405	355	320	30-3	12-25	440	900	880	880
Q41F/B-24C/P/R Q34F/B-24C/P/R Q641F/B-24C/P/R Q941F/B-24C/P/R	15	130	95	65	45	16-2	4-14	60	200		108
	20	140	105	75	55	16-2	4-14	64	204		120
	25	150	115	85	65	16-2	4-14	90	515	360	165
	32	165	135	100	78	18-2	4-18	105	244	390	180
	40	180	145	110	85	18-3	4-18	160	264	395	240
	50	200	160	125	100	20-3	4-18	205	274	405	270
	65	220	180	145	120	22-3	8-18	215	379	490	350
	80	250	195	160	135	22-3	8-18	230	389	595	400
	100	280	230	190	160	24-3	8-23	270	416	695	500
	125	320	270	220	188	28-3	8-25	300	542	640	600
	150	360	300	250	218	30-3	8-25	340	572	740	900
	200	400	360	310	278	34-3	12-25	400	600	800	1100
	250	550	435	370	332	36-3	12-30	470	690	880	-
