阀 体
公称通径：DN25-DN500
阀体材质：WCB、304、316、316L
连接方式：对夹式DN25-DN200
法兰式DN200-DN500
压力等级：PN1.6－4.0MPa
结构形式：固定球芯
电动V型球阀是一种直角回转结构的高级控制阀，其由回转型角行程电子式电动执行器和V型球阀结构组成，以电源电压为动力，接受工业自动化控制仪表来源的电流信号或电压信号的输入，可实现对工艺管路中流体介质的比例调节和二位开关控制。
1、不带任何管接头的整体式阀体，因此不受管道或螺栓应力影响，并且由于阀体无任何管接头，故耐压壳体不会受压力“突变”的影响；
2、具有一个V型阀体，即使在小流量或高粘度介质的情况下，也可在整个量程范围内，保证控制的精确性；
3、防漏耐用的阀座在其外径处衬有带不锈钢内芯PTFE杯形或是O型密封圈，阀座用截面较大的钨钴硬质合金制成，通过一个合金的波纹弹簧进一步增强了阀座的结构；
4、当阀门关闭时，V型缺口与阀座之间产生楔形剪切作用，并既具有自洁功能又可防止球芯卡死，特别适用于管线结垢冻结或含有纤维和颗粒固体场合。

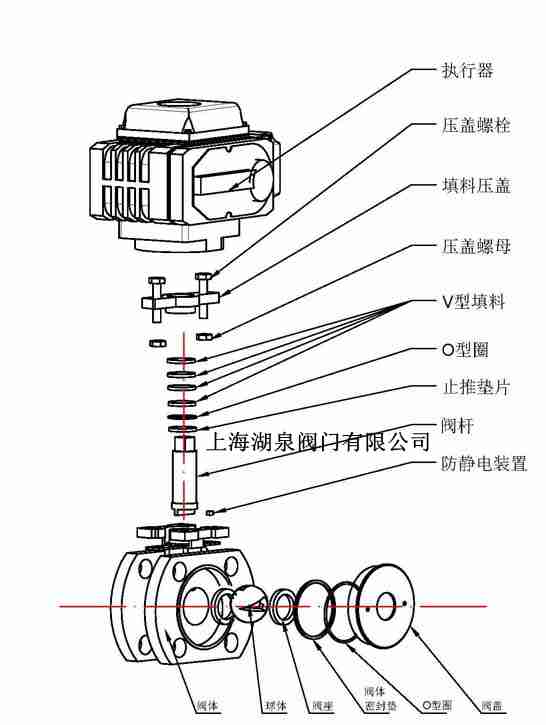

| 序号 | 零件名称 | 材料名称 | |||
| VQ947F/H/Y-C | VQ947F/H/Y-P | VQ947F/H/Y-R | VQ947F/H/Y-RL | ||
| 1 | 底座 | WCB | CF8 | CF8M | CF3M |
| 2 | 阀体 | WCB | CF8 | CF8M | CF3M |
| 3 | 下阀轴 | 2Cr13 | 304 | 316 | 316L |
| 4 | 密封圈 | 聚四氟乙烯(PTFE)/对位聚苯(PPL)/硬质合金/不锈钢 | |||
| 5 | 球体 | 2Cr13 | CF8 | CF8M | CF3M |
| 6 | 上阀轴 | 2Cr13 | 304 | 316 | 316L |
| 7 | 填料 | 柔性石墨+不锈钢/聚四氟乙烯(PTFE) | |||
| 8 | 填料压盖 | WCB | CF8 | CF8M | CF3M |
| 9 | 压板 | WCB | CF8 | CF8M | CF3M |
电动V型球阀主要特点
1、不带任何管接头的整体式阀体，因此不受管道或螺栓应力影响，并且由于阀体无任何管接头，故耐压壳体不会受压力“突变”的影响；
2、具有一个V型阀体，即使在小流量或高粘度介质的情况下，也可在整个量程范围内，保证控制的性；
3、防漏耐用的阀座在其外径处衬有带不锈钢内芯PTFE杯形或是O型密封圈，阀座用截面较大的钨钴硬质合金制成，通过一个合金的波纹弹簧进一步增强了阀座的结构；
4、当阀门关闭时，V型缺口与阀座之间产生楔形剪切作用，并既具有自洁功能又可防止球芯卡死，特别适用于管线结垢冻结或含有纤维和颗粒固体场合。
