q941f-16c电动球阀的技术特点

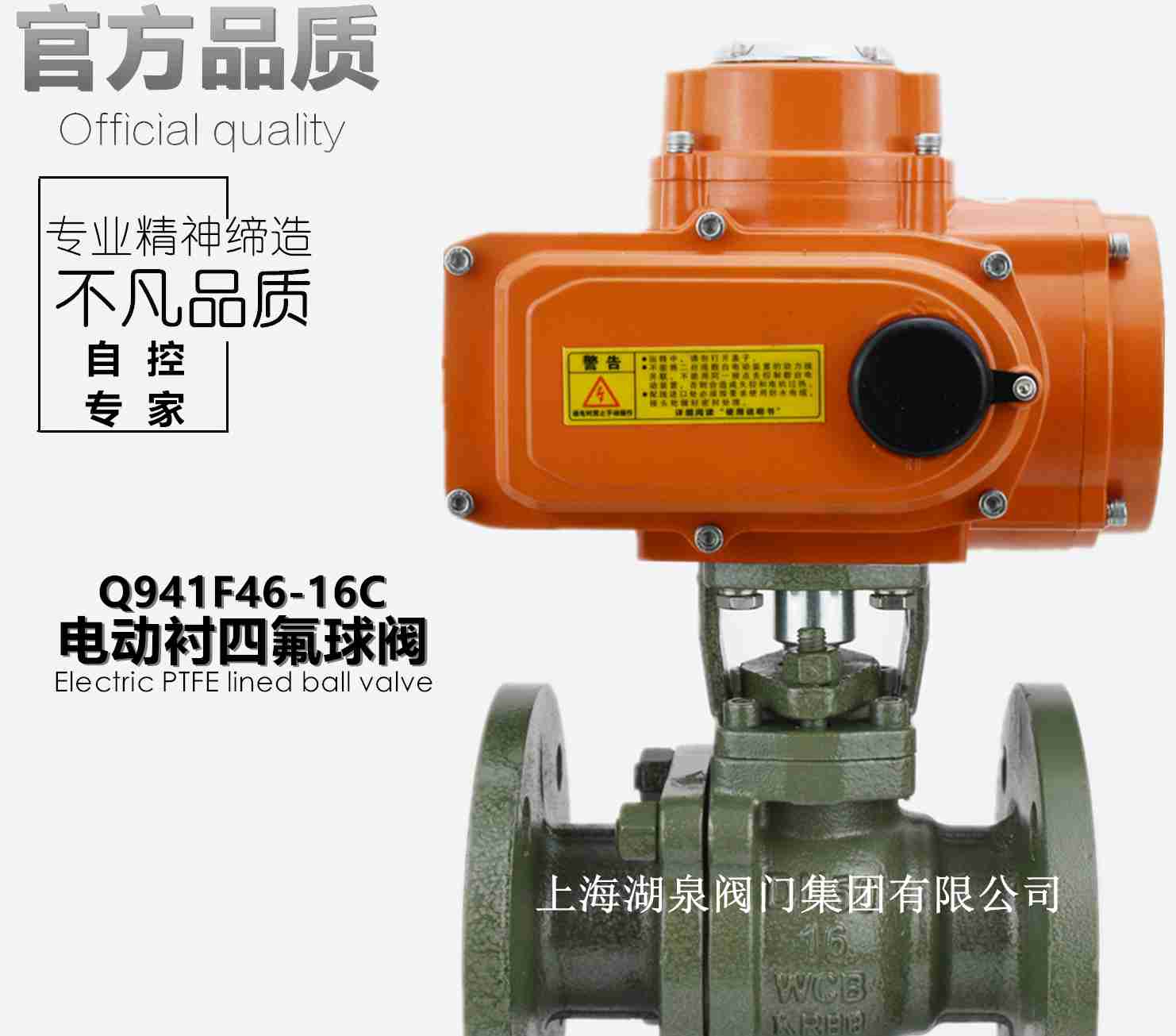

上海湖泉阀门集团有限公司q941f-16c电动球阀是一种转角90°旋转类球阀，密封性能优良，流通能力大，流阻系数小，结构简单，维修方便，使用寿命长，阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过，配用HL执行机构，产品通常用于密封要求严格的场合，除控制气体，液体，蒸汽介质外，还适宜控制水含有纤维杂质的介质，广泛用于石油，化工，冶金，轻工，造纸，电站，制冷等工作领域。它适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转。具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构可根据用户要求另配置UNIC、PSQ、HQ、DHL等型号电子式电动执行机构或GTX、AL等气活塞式执行机构。

q941f-16c电动球阀阀体材质:WCB、304、316、UPVC
q941f-16c电动球阀阀芯材质:304、316、WCB
q941f-16c电动球阀压力等缓:1.6MPa、 2.5MPa、 4.0MPa、 6.4MPa、
q941f-16c电动球阀密封阀座:PTFE、PPL
q941f-16c电动球阀阀芯形式:"O"型球形阀芯
q941f-16c电动球阀公称通径:DN10-DN300
q941f-16c电动球阀结构形式:直通式
q941f-16c电动球阀连接方式:法兰
q941f-16c电动球阀电压范围:AC220V/110V/380V/24V 50/60HZ  DC24V/12V +10%到-10%
q941f-16c电动球阀温度范围:PTFE:-30~180℃ ;PPL:-30~250℃

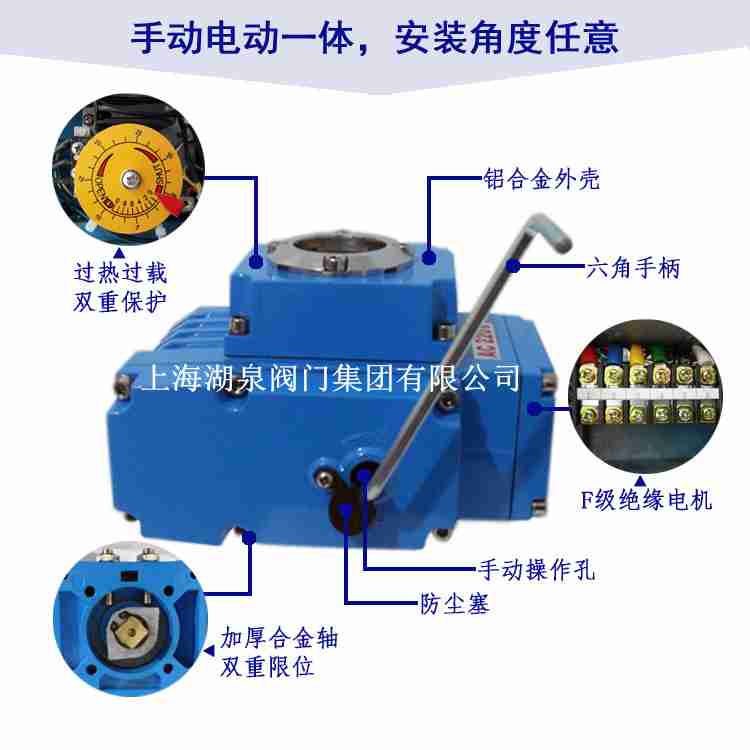

q941f-16c电动球阀电动执行器:开关型有源灯指示反馈,开关型无源触点信号反馈,开关型电位计反馈,调节型输入输出4-20mA,防爆开关型、防爆调节型 EX dⅡBT4防爆等级


q941f-16c电动球阀执行机构技术参数		阀体参数
电源	AC200/220V，50/60Hz	公称通径	DN10～300mm
输出力矩	50N·M～2000N·M	公称压力	PN1.6 2.5 4.0 6.4 31.5MPa(定制)
动作范围	0～90° 0～360°	泄漏量	软密封:零泄漏	硬密封:≤额定流量的10-5
动作时间	15秒/30秒/60秒	执行机构	可另配PSQ、HQ、UNIC、361RS 等系列电子式电动执行机构
保护装置	过热保护	流量特性	快开特性
环境温度	-30°～60°	可调范围	DN10-80	DN100-300
			250:1	350:1
手动操作	同附带手柄操作	基本误差	±1%
限位	电气、机械二重限位	死区	≤1%
防护等级	相当于IP-65	回差	≤1%
位置测量	可选装开关或电位计	适用温度	密封面
驱动电机	8W/E		PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃
