q941f-16c dn200氟塑料电动法兰球阀是什么意思?什么阀门型号?
Q941F-16C表示 电动法兰球阀 ,铸钢阀体、衬氟密封,压力16公斤。
拆开来解释:Q表示球阀,9表示驱动方式为电动,4表示连接方式为法兰连接,1表示直通流道,F表示衬氟密封,16表示压力为16公斤,C表示阀体材质为铸钢。
q941f-16c dn200氟塑料电动法兰球阀执行标准:
设计、制造 | GB/T 12221-1989、GB/T 15188.1-1994、GB/T 15188.3-1994、GB/T12223-1989 GB/T 12237-89 |
管路连 | JB/T79-94、 GB9113-88 |
检验、试验 | GB/T 13927-1992 JB/T9092-1999 |

q941f-16c dn200氟塑料电动法兰球阀主要性能规范
公称压力 | 检验试验压力 | |||
壳体 | 密封(液体) | 密封(气体) | 上密封 | |
PN(MPa) | 1.5PN | 1.1PN | 0.6 Mpa | 1.1PN |
q941f-16c dn200氟塑料电动法兰球阀主要零部件材料
名称 | 材料 |
PN1.6~PN10MPa | |
阀体 | 45#、WCB、ZG25、ZG1Cr18Ni9Ti、WC6、CF8、CF3 |
球体 | QT450、WCB、ZG25、ZG1Cr18Ni9Ti |
阀座 | PTFE、乙丙橡胶、1Cr18Ni9Ti、复合材料 |
阀杆 | 2Cr13、1Cr18Ni9Ti、304、316 |

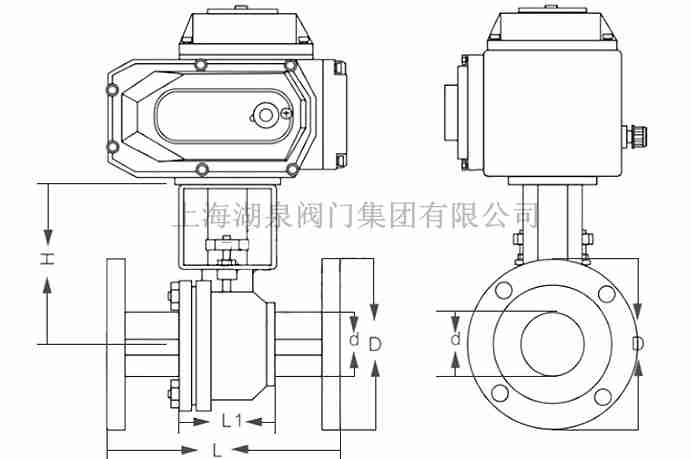

公称通径DN(mm) | 尺寸(mm) | ||||||
L | D3 | D2 | D1 | b | f | N-d | |
15 | 108 | 95 | 65 | 45 | 14 | 2 | 4-14 |
20 | 117 | 105 | 75 | 55 | 14 | 4-14 | |
25 | 127 | 115 | 85 | 65 | 14 | 4-14 | |
32 | 140 | 135 | 100 | 78 | 16 | 4-18 | |
40 | 165 | 145 | 110 | 85 | 16 | 3 | 4-18 |
50 | 178 | 160 | 125 | 100 | 16 | 4-18 | |
65 | 190 | 180 | 145 | 120 | 18 | 4-18 | |
80 | 203 | 195 | 160 | 135 | 20 | 8-18 | |
100 | 305 | 215 | 180 | 155 | 20 | 8-18 | |
125 | 256 | 245 | 210 | 185 | 22 | 8-18 | |
150 | 394 | 280 | 240 | 210 | 24 | 8-23 | |
200 | 457 | 335 | 295 | 265 | 26 | 12-23 | |
250 | 533 | 405 | 335 | 320 | 30 | 12-25 |
Q941F46-16C DN200不锈钢衬氟电动球阀
Q941F46-16C DN20,Q941F46-16C DN25,Q941F46-16C DN32,Q941F46-16C DN40,Q941F46-16C DN50,Q941F46-16C DN65,Q941F46-16C DN80,Q941F46-16C DN100,Q941F46-16C DN125,Q941F46-16C DN150,Q941F46-16C DN200,Q941F46-16C DN250,Q941F46-16C DN300。
