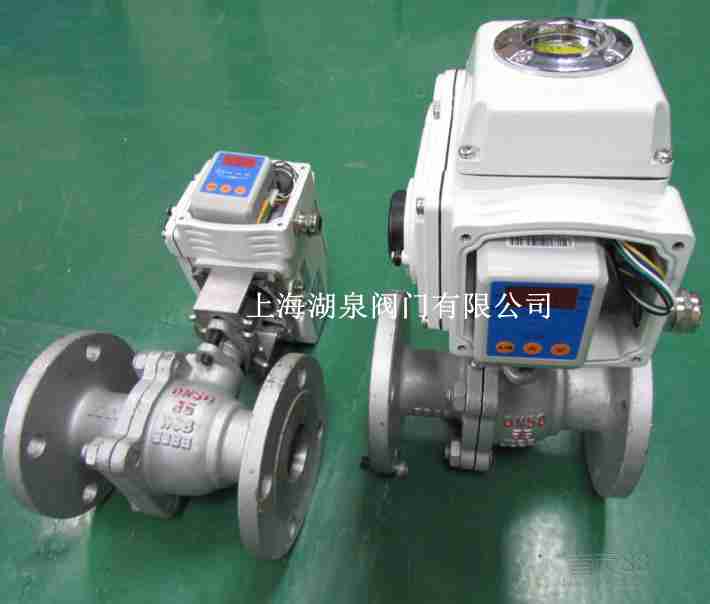

Q941 DN400电动一体式球阀结构原理
该型阀门中的球体、密封圈采用了特殊的加工工艺和最新密封材料，使球体表面粗糙度和圆度达到标准要求，从而提高了密封性能和使用寿命、耐高温的能力。顺时板动手柄带动阀杆驱动球体旋转，使介质顺利通过。Q961F电动全焊接一体式全焊接球阀，不会有外部泄漏等现象，由于阀座是由碳化特氟隆密封环及咖弹簧构成的,以对压力和温度的变化适应能力强,标注压力和温度范围内不会产生任何泄滑。球体的加工过程有先进的计算机检测仪跟进检测,以球体的加工精度高。由于阀体材料跟管道材质一样,会出现应力不均,不会由于地震及车辆经过地面时而产生变形，管道耐老化。密封环本体采用含量20%C(碳素)的PTFE材质，保障完全无泄漏(0%)。
控制方式：电动控制，可选开关型和调节型，控制电压可选AC220V，DC24V，AC380V。
一种手动/电动一体式PE球阀开合装置，其特征在于：包括支架(1)，垂直连接于支架(1)内部中空的第一转轴(2)，连接于第一转轴(2)一端的动力源(3)，套设于第一转轴(2)外周的第一齿件(41)，可与第一齿件(41)啮合传动的第二齿件(42)，与第二齿件(42)通过第二转轴(43)同轴连接的第一斜齿(51)，及与第一斜齿(51)配合的第二斜齿(52)，所述第二斜齿(52)与输出轴组件(6)相连，该输出轴组件(6)通过传动杆(7)与PE球阀(8)的阀芯相连，传动杆(7)与第一转轴(2)平行设置，所述第一转轴(2)的另一端与阀杆(22)相连，该阀杆(22)至少部分伸出支架(1)外部，用于人工施加外力转动第一转轴(2)。
| DN15～DN400 |
| 1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K |
| 水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等 |
| -40～+180℃ -40～+350℃ |
| 0 符合ANSIB16.104 5级标准 |
| 90° |
| A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M |
| 聚四氟乙烯(常温)、特制PPL(高温) |
Q941 DN400一体式电动球阀产品特点：
1、采用高分子复合材料的密封圈材料，具有耐高温，耐高压，耐磨之性能。
2、阀体内通道平整光滑，畅通无阻地输送粘性流体，浆液以及固体颗粒等介质。
3、适用工作温度350度左右，是导热油阀门，广泛应用于石油，化工，制药电力，食品等行业。
外形尺寸：
| 公称通径DN | L | L1 | W | H | D | D1 | 额定功率 | 额定电流 |
| 压力 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | ||
| 15 | 130 | 119 | 110 | 256 | 95 | 65 | 15W | 0.2A |
| 20 | 150 | 155 | 132 | 260 | 105 | 75 | 15W | 0.2A |
| 25 | 160 | 155 | 132 | 266 | 115 | 86 | 15W | 0.2A |
| 32 | 180 | 155 | 132 | 270 | 136 | 100 | 15W | 0.2A |
| 40 | 200 | 208 | 165 | 312 | 146 | 110 | 25W | 0.5A |
| 50 | 230 | 208 | 165 | 325 | 160 | 125 | 25W | 0.5A |
| 65 | 290 | 208 | 165 | 336 | 180 | 145 | 25W | 0.5A |
| 80 | 310 | 256 | 211 | 365 | 195 | 160 | 50W | 0.8A |
| 100 | 350 | 256 | 211 | 400 | 215/230 | 180/190 | 90W | 1.0A |
| 125 | 400 | 256 | 211 | 420 | 245/270 | 210/220 | 90W | 1.0A |
| 150 | 480 | 288 | 235 | 440 | 280/300 | 240/250 | 120W | 1.2A |
| 200 | 600 | 288 | 235 | 470 | 335/360 | 295/310 | 150W | 1.2A |
