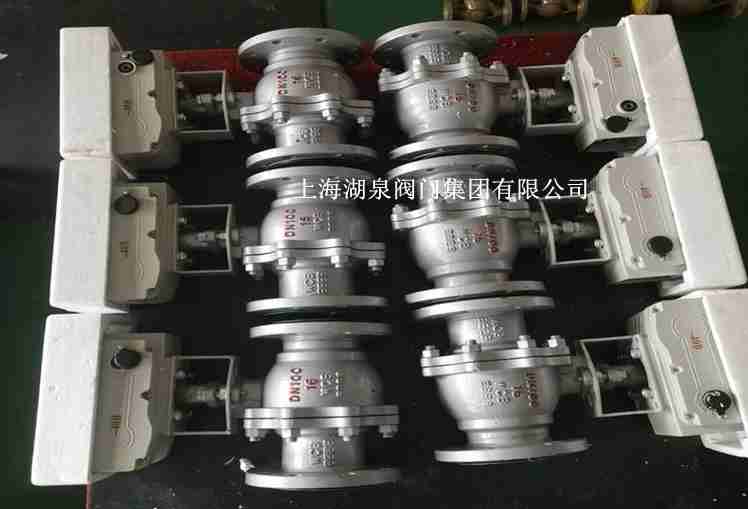

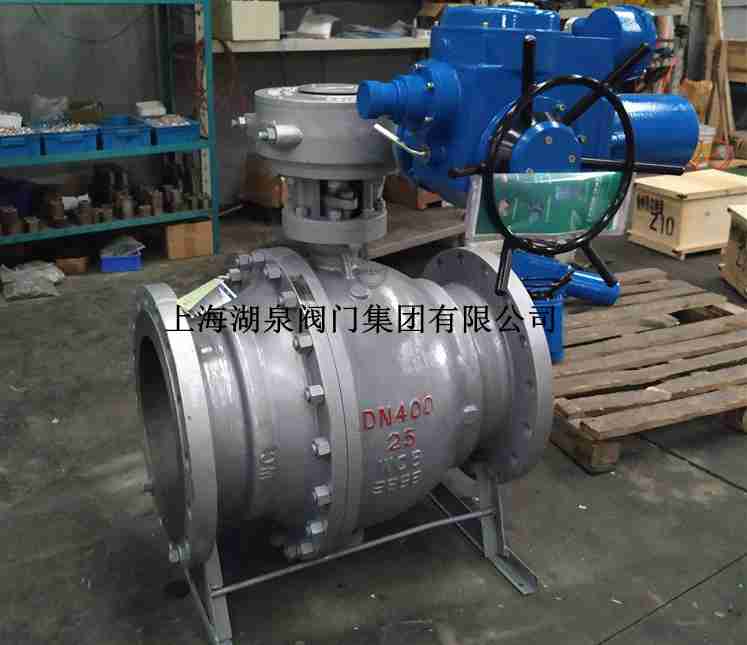

上海湖泉阀门集团有限公司电动球阀执行器型号尺寸，说明书Q941F电动球阀适用于经常操作、两位切断、调节的场合。球阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入 4~20mA 信号及 220V AC 电源即可控制运转。电动球阀产品具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。湖泉电动执行机构可根据用户要求配置不同型号电子式电动执行机构。 它由电子式角行程电动执行机构3610R或HQ系列与球阀调节机构组成。执行器采用一体化设计，输入220V电源即可直接进行开关量调节，亦可内置伺服模块，输入控制信号(4～20mADC或1～5VDC)及单相电源即可控制运转。它的电动防爆球阀防爆等级为ExdⅡBT4、防护等级为IP67、可带现场控制装置。


电动球阀执行器名称代号：Q表示球阀； 球阀驱动代号：2表示电液动、3表示涡轮、6表示气动、7表示液动、9表示电动、手动无代号； 连接方式代号：1表示内螺纹、4表示法兰式、6表示焊接、7表示对夹式； 结构型式代号： 浮动式：1表示直通流道、2表示Y型三通、4表示L型三通、5表示T型三通； 固定式：0表示半球直通、6表示四通流道、7表示直通流到、8表示L型三通、9表示Y型三通； 密封材质代号：B巴氏合金、F氟橡胶、F46衬氟、H锈钢、J衬胶、M蒙乃尔合金、N尼龙塑料、蒙乃尔P、Y硬质合金、W阀体直接加工； 压力等级代号：16表示压力为16公斤（1.6Mpa）最大可到64Mpa；150LB表示美标磅级压力，最大耐压等级可达2500LB(150LB=1.6MPA/300LB=2.5-4.0mpa/400LB=6.4mpa/600LB=10mpa)；5K表示日级压力，最大压力63K; 阀体材质代号：A钛及钛合金、C碳钢、I铬钼钢、P18-8系不锈钢、RMo2Ti系不锈钢、S塑料。

电动球阀执行器型号尺寸，说明书

号	公称通径DN(mm)	压力PN(MPa)	温度	主要结构尺寸					电装型号	电机功率(kw)	公称转矩（Nm)
Q941F-16				L	H	D	D1	Z~фd
	50	1.6	≤150	200	374	160	125	4～18	Q10	0.06	100
	65			220	459	180	145		Q15	0.09	150
	80			250	459	195	160		Q20	0.09	200
	100			280	465	215	180	8～18	Q30	0.12	300
	125			320	571	245	210		Q30	0.12	300
	150			360	849	280	240	8～23	Q60	0.18	600
	200			400	895	335	295	12~23	Q120	0.37	1200
Q941F-25	50	2.5	≤150	200	374	160	125	4～18	Q10	0.06	100
	65			220	459	180	145	8～18	Q15	0.09	150
	80			250	459	195	160		Q20	0.09	200
	100			280	465	215	190	8～23	Q30	0.12	300
	125			320	815	245	220	8～25	Q60	0.18	600
	150			360	849	280	250		Q60	0.18	600


电动球阀执行器型号尺寸，说明书技术参数

执行器类别	引进型JOX系列执行器参数	引进型3610R系列执行器参数	引进型JHQ系列执行器参数
电源电压	标准：220V AC单相 可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC
输出力矩	50N·M～2000N·M	50N·M～1500N·M	50N·M～3000N·M
动作范围	0～90° 0～360°	0～90°	0～90°、0°～270°可选
控制方式	开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制)
动作时间	15秒/30秒/60秒	10秒/15秒/30秒	18S～112S
保护装置	过热保护	过载保护	内置过热保护、过载保护
环境温度	-30°～60°	-30°～60°	-20℃～+70℃
手动操作	同附带手柄操作	同附带手柄操作	机械离合机构，配手轮操作
机械限位	电气、机械二重限位	电气、机械二重限位	2个外部调整螺栓
防护等级	IP65	IP55	IP65、IP67、可定制IP68
防爆等级	无防爆	ExdⅡ BT4	ExdⅡ BT4,ExdⅡ CT6
位置测量	可选装开关或电位计	比例控制单元	电位计、比例控制单元
驱动电机	8W/E	AC可逆电机	鼠笼式异步电机
进线接口	PE1/2″进线线锁	2-PF 1/2″进线线锁	2个 PF 3/4”
壳体材料	铝合金	钢，铝合金	钢，铝合金，铝青铜，聚碳酸脂
外涂层	干粉，环氧聚酯，具有超强防腐功能
采用独特的电制动线路，因而定位精度高，执行机构灵敏，启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点
适用于动作频繁的调节回路，当接通持续率为25%时，每小时动作次数可达630-1200次
