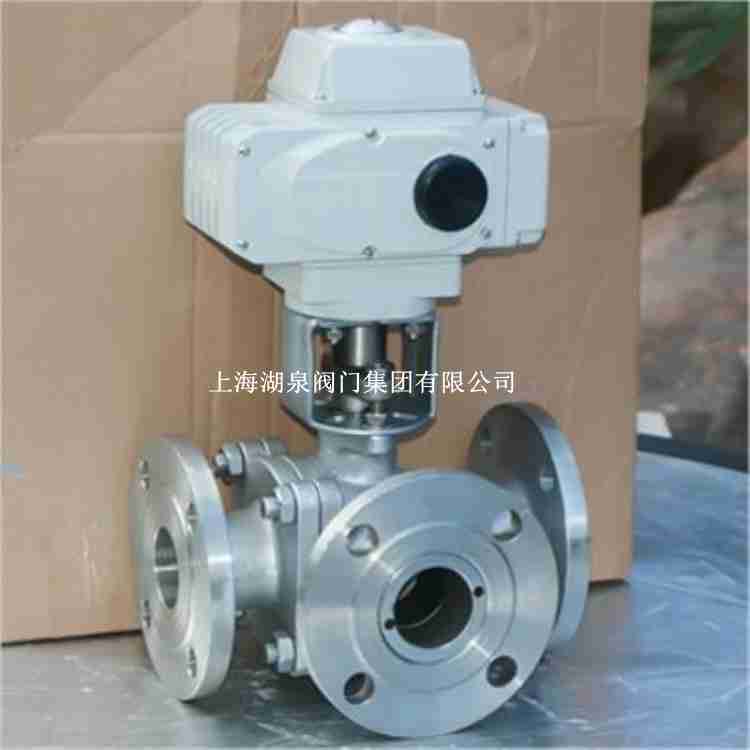

电动三通球阀Q944F/Q945F-16C/16P

电动三通球阀Q944F/Q945F-16C/16P 皆经过了精密的检验流程和严格的品质管理，流道经过精密抛光和除菌处理，采用了全包的F4密封，没有死角且容易清洗。电动三通球阀阀体采用不锈钢精制而成，流道内壁0.5um电子抛光，保持流体畅通无阻。密封面采用的全包PTFE没有死角，保证卫生。卫生级电动三通球阀广泛应用于啤酒工程、食品工程、化学工程、制药工程、生物工程和水处理工程等领域。执行器和阀体拆装方便，可随意分开两部分（有螺丝固定）阀体可耐高腐蚀性各种酸碱液体阀体采用全通径、流量大、流通阻力小、不堵渣阀体是双由令活接，可以多种选择连接方式执行器具有良好的防护等级（IP66）结构紧凑、体积小、重量轻性价比高，比同等规格的电磁阀和一样性能的电动阀都实惠非常节能型，只在阀门动作是耗电执行器带有自我保护系统

电动三通球阀Q944F/Q945F-16C/16P 特点在结构上采用一体化结构，4面阀座的密封型式，法兰联接少，可靠性高，设计实现了轻量化分T型和L型，使用寿命长，流通能力大，阻力小，按作用式分单作用和双作用两种型式，单作用式的特点是一旦动力源发生故障时，球阀将处于控制系统要求的状态，Q944F/Q945F-16C/16P DN50 DN65 的工作方式，T型流道的三通4面阀座球阀，采用4面阀座，受力平衡，保证闭止通道上可靠密封。主要用于分流、混流、换向以及三通道的完全开放。工作原理是靠旋转阀恋来使阀门畅通或闭塞。球阀开关轻便，体积小，可以做成很大口径，密封可靠，结构 简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。在管路中主要用来做切断、分配和改变介质的流动方向。球阀是近年来被广泛采用的一种新型阀门，是一种比较新型的球阀类别，它有着自身结构所独有的一些优越性，如开关无摩擦，密封不易磨损，启闭力矩小。这样可减小所配执行器的规格。配以多回转电动执行机构，可实现对介质的调节和严密切断。广泛适用于石油、化工、城市给排水等要求严格切断的工况。

电动三通球阀Q944F/Q945F-16C/16P 产品介绍


零件名称	材料名称
阀体	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球体	2Cr13+氮化处理	304	316	316L
阀杆	2Cr13	304	316	316L
密封圈	聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨
适用介质	水、气体、蒸汽、油品等	硝酸等腐蚀性介质	醋酸等腐蚀介质	尿素等腐蚀性介质

电动三通球阀Q944F/Q945F-16C/16P 性能规范

试验标准	公称压力（Mpa）					压力级（class）			JIS(Mpa)
试验压力(Mpa)	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
强度试验	2.4	3.8	6.0	9.6	15.0	3.1	7.8	15.3	2.4	3.8
密封试验	1.8	2.8	4.4	7.0	11.0	2.2	5.6	11.2	1.5	2.8
气密试验	0.5～0.7
