电动切断球阀主要零件材料

时间:2022-01-04 14:28点击:
上海湖泉阀门厂家电动O型切断球阀(电动开关球阀)是常见的开关型控制关断阀,即工作方式为全开或全关的两位式状态,由于球阀阀芯采用O型结构,顾被称为电动O型切断球阀。电动开关球阀只需通入220VAC电源即可完成开关动作,特别适用于各种压差大等快速开关、切断的管道当中。电动切断球阀可根据工况要求及使用环境选配防爆型或快速开关执行装置,充分满足于各种不同工艺参数的需求。

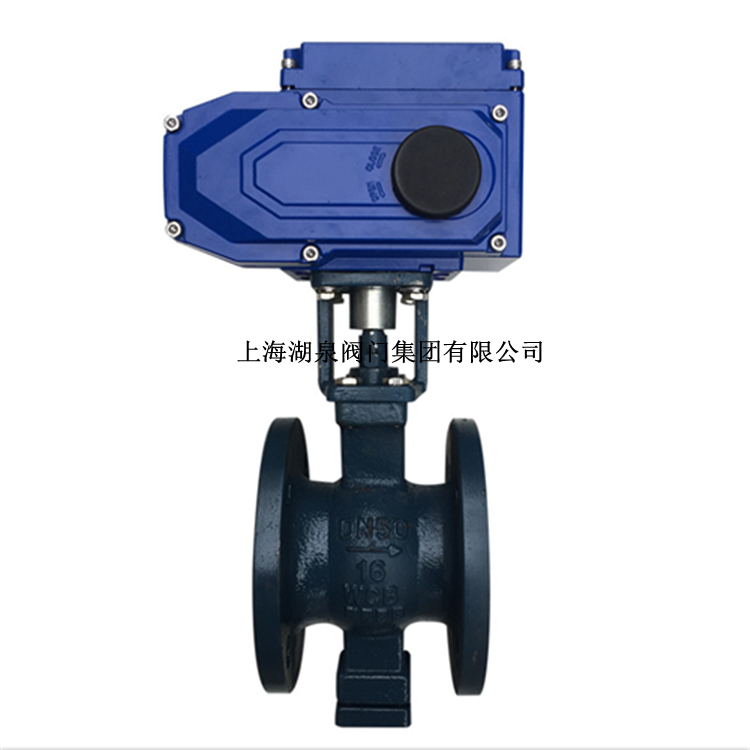

 电动切断球阀
电动切断球阀 产品图片 电动切断球阀防爆型电动切断球阀 三、电动切断球阀 零部件材料 零件名称材料名称 阀体WCB304(CF8)316(CF8M)316L(CF3M) 球体2Cr13+氮化处理304316316L 阀2Cr133043163...、电动切断球阀、电动O型切断球阀主要根据剖面、长度、高度、外形等作出说明。 5、电动切断球阀、电动O型切断球阀所选用结构材料的品种、规格、性能及相应的产品标准。 电动O型切断球阀(电动开关球阀)是常见的开关型控制关断阀,即工作方式为全开或全关的两位式状态,由于球阀阀芯采用O型结构,顾被称为电动O型切断球阀。电动开关球阀只需通入220VAC电源即可完成开关动...

电动切断球阀适用于两位切断的场合。的阀体与执行机构的连接采用直连方式,电动执行机构内置伺服系统,无须另配伺服放大器,输入4-20mA信号及220VAC电源即可控...电动切断球阀可分O型电动切断球阀及V型电动切断球阀,是常见的开关型控制关断阀,即工作方式为全开或全关的两位式状态,由于球阀阀芯采用O型结构,顾被称为电动O型切...ZDJR、ZDRO智能电动切断球阀 产品型号 ZDJR、ZDRO 公称通径 DN15-DN300mm 压力范围 1.6-31.5MPa 阀体材质 铸钢,不锈钢 产品概述: ZDJR、ZDRO智能电动切断球阀适用于两位切断、调节的场合。阀与执...
 电动球阀
电动切断球阀新零件在装配前也需清洗干净。 (9)使用润滑脂润滑。润滑脂应与电动切断球阀金属材料、橡胶件、塑料件及工作介质均相容。工作介质为燃气时,可用...电动切断球阀(不锈钢法兰连接)电动防爆切断球阀(防爆型不锈钢法兰连接) 三、电动切断球阀 零部件材料 零件名称材料名称 阀体WCB304(CF8)316(CF8M)316L(CF3M) 球体2Cr13+氮化处理304316316L   ZDRO电动切断球阀保养当中有哪些注意事项 (1)必须先查明球阀上、下游管道确已卸除压力后,才能进行拆卸分解操作。 (2)非金属零件清洗后应立即从清洗剂中取出,不得长时间浸泡。 (3)装...高压切断球阀的主要特点是本身结构紧凑,密封可靠,结构简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,易于操作和维修,适用于水、溶剂、酸和天然气等...球阀有哪些部件组成? 球阀主要由阀体、球体、密封圈、阀杆及驱动装置等组成。 球阀和旋塞阀是同属一个类型的阀门,只有它的关闭件是个球体,球体绕阀体中心线作旋...ZARO电动切断球阀、ZARO电动紧急切断球阀适用范围及外形尺寸 零件名称材料名称 阀体 WCB 304(CF8) 316(CF8M) 316L(CF3M) 球体 2Cr13+氮化处理 304 316 316L 阀杆 2Cr13 304 316 316L 密封圈 聚四...

公称通径 DN15~DN300(mm)
公称压力 PN1.0、1.6、2.5、6.4MPa
连接形式 法兰式,螺纹连接
驱动形式 电源驱动(可选防爆型,自带手动装置)
电源电压 AC220V、AC380V(其他定制DC24)
阀芯形式 O型球型阀芯
泄露量 软密封:零泄漏,硬密封:≤额定流量的10-5
动作时间 8~30(DN15-50) 36~60(DN65-300)可定制
阀体材质 碳钢、不锈钢304、316、316L
流量特性 近似快开特性
适用温度 软密封-40℃~-180℃;硬密封-40℃~-450℃
控制方式 开关型(开关两位切断),无源触点信号,电位计反馈


公称通径(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300
流量系数Kv 21 38 72 112 170 273 384 512 940 1452 2222 3589 5128 7359
公称压力(MPa) PN1.6、2.5、4.0、6.4MPa
泄漏量 软密封:零泄漏;硬密封:≤额定流量的10-5
阀体形式 两段式阀体(浮动球体) 两段式阀体(固定球体)
阀芯形式 "O"型球形阀芯
密封填料 聚四氟乙烯(PTFE)、金属石墨缠绕垫片
连接形式 法兰、焊接、螺纹
流量特性 快开特性
可调范围 DN15-65 DN80-300
250:1 350:1
基本误差 ±1%
死区 ≤1%
回差 ≤1%
适用温度 密封面
PTFE≤150℃、 RTFE≤180℃ 、PPL≤300℃、 硬密封≤450℃
配置执行机构 可配PSQ、HQ、CH、361RS等系列角行程电动执行机构
控制方式 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计


零件名称 材料名称
阀体 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球体 2Cr13+氮化处理 304 316 316L
阀杆 2Cr13 304 316 316L
密封圈 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨
适用介质 水、气体、蒸汽、油品等 硝酸等腐蚀性介质 醋酸等腐蚀介质 尿素等腐蚀性介质
