上海湖泉电动调节型硬密封法兰V型球阀 电动V型球阀参数 VQ947F-16C DN50 DN65 DN80法兰电动V型调节球阀 浆液石灰石球阀 Q41TC-16C Q...输入(4-20mADC或1-5VDC)信号及单相电源,即可控制运转,实现对压力、流量、温度、液位等参数的调节。阀芯上开有V型切口,与硬密封阀座相对转动产生剪 切力,可将纤维切断,防止卡死。V型调节球阀安装、使用注意事项 取掉法兰端两边的保护盖,在阀完全打开的状态下进行冲洗清洁。 安装气动调节阀前应按规定的信号(电动或气动)进行整机测试(防止因运...

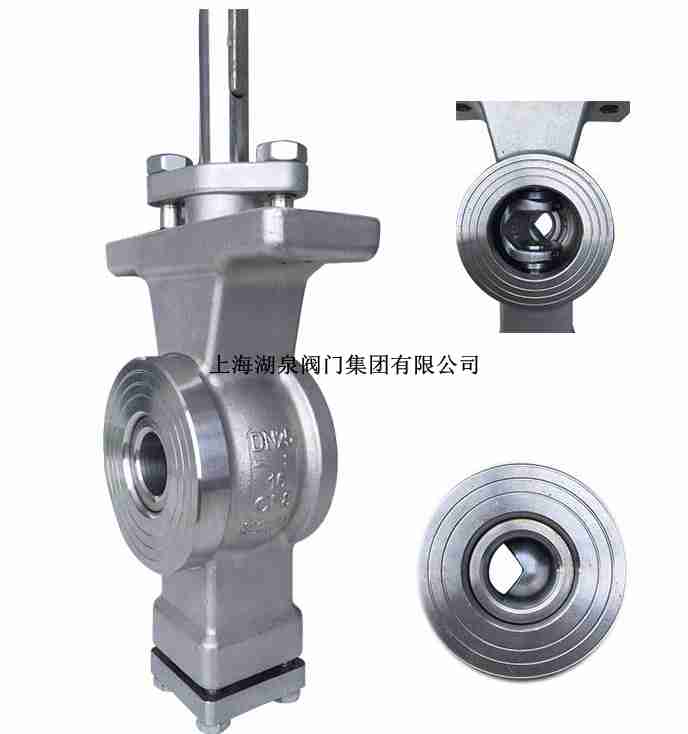

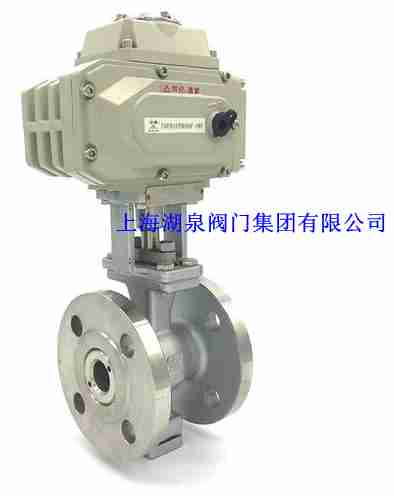

上海湖泉电动V型球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。电动球阀开关轻便,体积小,可以做成很大口径,密封可靠,结构 简单,维修方便,密封面与球面常在闭合状态,...它将球阀和蝶阀的控制特性结合成一体,既可用作控制调节阀，又可作关断切断阀。ZAJQ电动调节球阀 (HQ执行器) ZAJQ电动调节球阀 (HR执行器) ，湖泉阀门厂家电动调节球阀主要技术参数及性能 公称通径 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 ...电动V型球阀,球芯呈V形状,可实现线性调节,可调范围大。当阀门关闭时,V型缺口与阀座之间产楔形剪切作用,既具有自洁功能又能防止球芯卡死,特别适用于管线结垢冻结场合。公称通径:DN25～DN500结构形式:球形 公称压力:1.6Mpa～4.0Mpa连接方式:法兰式、对夹式 适用温度:-20～232℃～450℃驱动方式:..
dn250电动v型调节球阀型号规格参数
| 公称通径DN（mm） | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| 额定流量系数Cv | 32 | 43 | 78 | 90 | 160 | 250 | 360 | 610 | 1120 | 1850 | 2950 | 3700 | 7195 | 11466 |
| 公称压力PN（MPa） | 1.6、2.5、4.0、6.4 | |||||||||||||
| 流量特性 | 近似等百分比（参见典型曲线图）、直线特性 | |||||||||||||
| 阀板转角（度） | 0°～至90°（可调） | |||||||||||||
| 允许泄漏量等级 |
软密封：零泄露 硬密封：≤额定Cv×0.001% |
软密封：VI微气泡级，金属密封：≤额定CV×0.065% | ||||||||||||
| 动作时间(S/90度) | 8.5～30 | 36～60 | ||||||||||||
| 可调节比 | 250:1 | 300:1 | ||||||||||||
dn250电动v型调节球阀型号规格参数
| 称通径DN(mm) | 25～400 | |||
| 公称压力PN(MPa) | 1.6～6.4 | |||
| 公称压力Ps(MPa) | 强度试验 | 2.4～9.6 | ||
| 密封试验 | 1.76～7.0 | |||
| 材料\代号 | C | P | R | |
|
主要 零件 |
阀体 | WCB | ZG1Cr18Ni9Ti | ZGOCr18Ni12Mo2Ti |
| 球杆 | 2Cr13 | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti | |
| 阀杆 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti | |
| 密封圈 | 聚四氟乙烯、不锈钢、硬质合金 | |||
| 填料 | 聚四氟乙烯、柔性石墨 | |||
| 适用工况 | 适用介质 | 水,蒸汽,油品 | 硝酸类 | 醋酸类 |
| 适用温度 | -28～400℃ | -28～500℃ | ||
| 执行器 | 型号 | CH、3410R、UNIC、PSQ、HQ、DHL等系列电子式电动执行机构 | ||
| 连接形式 | 对夹式、法兰式，法兰按JB79-59标准 | |||
dn250电动v型调节球阀型号规格参数
|
公称通径 DN(mm) |
尺寸 (mm) | ||||||||
| 对夹 | 法兰式 | L | H1 | H2 | |||||
| D | D | D1 | D2 | q | Z-Φd | ||||
| 25 | 64 | 110 | 85 | 65 | 14 | 4-14 | 102 | 277 | 60 |
| 40 | 82 | 145 | 110 | 85 | 16 | 4-18 | 114 | 305 | 75 |
| 50 | 100 | 160 | 125 | 110 | 16 | 4--18 | 124 | 364 | 95 |
| 65 | 120 | 180 | 145 | 120 | 18 | 4-18 | 145 | 379 | 105 |
| 80 | 131 | 195 | 160 | 135 | 20 | 8-18 | 165 | 389 | 120 |
| 100 | 158 | 215 | 180 | 155 | 20 | 8-18 | 194 | 402 | 140 |
| 125 | 180 | 245 | 210 | 185 | 22 | 8-18 | 213 | 426 | 165 |
| 150 | 216 | 280 | 240 | 210 | 24 | 8-23 | 229 | 453 | 185 |
| 200 | 268 | 335 | 295 | 265 | 26 | 12-23 | 243 | 473 | 205 |
| 250 | 326 | 405 | 355 | 320 | 30 | 12-25 | 297 | 540 | 240 |
| 300 | 460 | 460 | 410 | 3750 | 30 | 12-25 | 338 | 590 | 290 |
| 350 | 470 | - | - | - | - | - | |||
| 400 | 525 | - | - | - | - | - | |||
