电动球阀q941f-16c DN150产品详细说明书

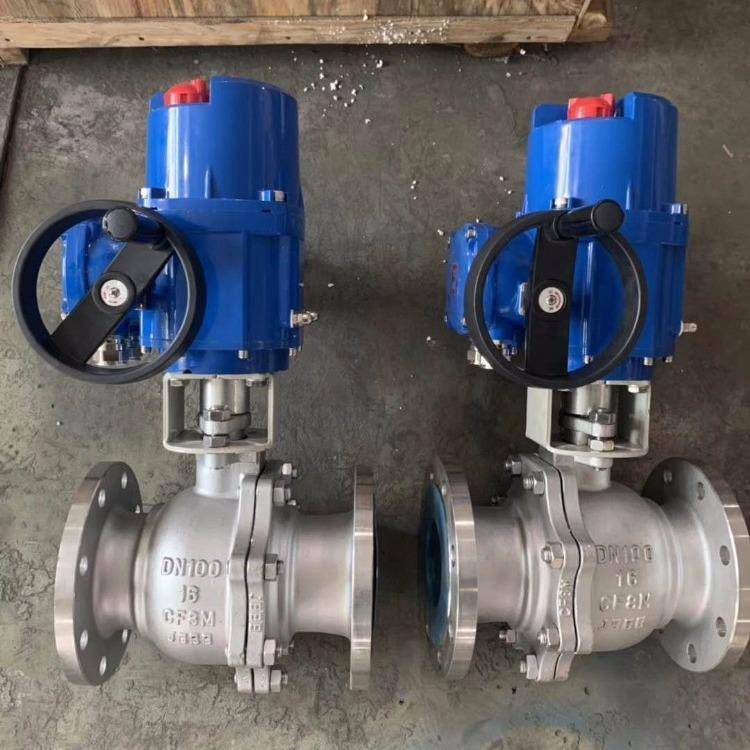

上海湖泉阀门集团有限公司提供各类阀门:电动球阀,蝶阀,气动阀门,电动阀门;电动不锈钢球阀 品质一流,价格实惠!厂家专注阀门行业10余年,认证/规格齐全,售后服务完善,无后顾之忧，电动球阀是球阀配上电动执行器。电动执行器的执行速度相对较快，并且不需要工人亲力亲为，在很大程度上节约了人力资源以及时间。是一家集开发、设计、制造、销售为一体的多元化企业,专业从事电动球阀、防爆电动球阀、电动执行器、智能电动球阀的开发设计、制造、销售及技术服务。



电动球阀q941f-16c DN150产品详细说明书主要连接尺寸

型号Type	公称通径DN(mm)	尺寸(mm)
		L	D	D1	D2	D6	b-f	Z φd	W
Q41F-16	15	130	95	65	45		14-2	4-14	115
	20	140	105	75	55		14-2	4-14	130
	25	150	115	85	65		14-2	4-14	150
	32	165	135	100	78		16-2	4-18	190
	40	180	145	110	85		16-3	4-18	230
	50	200	160	125	100		16-3	4-18	240
	65	220	180	145	120		18-3	4-18	280
	80	250	195	160	135		20-3	8-18	310
	100	280	215	180	155		20-3	8-18	330
	125	320	245	210	185		22-3	8-18	600
	150	360	280	240	210		24-3	8-23	800
	200	400	335	295	265		26-3	12-23	1000
	250	450	425	355	320		30-3	12-25	1200
Q41F-25	15	130	95	65	45		14-2	4-14	115
	20	140	105	75	55		14-2	4-14	130
	25	150	115	85	65		14-2	4-14	150
	32	165	135	100	78		16-2	4-18	190
	40	180	145	110	85		18-3	4-18	230
	50	200	160	125	100		20-3	4-18	240
	65	220	180	145	120		22-3	8-18	280
	80	250	195	160	135		22-3	8-18	310
	100	280	230	190	160		24-3	8-23	330
	125	320	270	220	188		28-3	8-25	600
	150	360	300	250	218		30-3	8-25	800
	200	400	360	310	278		34-3	12-25	1000
	250	450	425	370	332		36-3	12-30	1200
Q41F-40	15	130	95	65	45	40	16-2	4-14	115
	20	140	105	75	55	51	16-2	4-14	130
	25	150	115	85	65	58	16-2	4-14	150
	32	180	135	100	78	66	18-3	4-18	190
	40	200	145	110	85	76	18-3	4-18	230
	50	220	160	125	100	88	20-3	4-18	240
	65	250	180	145	120	110	22-3	8-18	280
	80	280	195	160	135	121	22-3	8-18	310
	100	320	230	190	160	150	24-3	8-23	330
	125	400	270	220	188	176	28-3	8-25	600
	150	400	300	250	218	204	30-3	8-25	800
	200	550	375	320	282	260	38-3	12-30	1200
Q41F-64	15	140	105	75	55	40	18-3	4-14	115
	20	160	125	90	68	51	20-3	4-18	130
	25	180	135	100	78	58	22-3	4-18	150
	32	200	150	110	82	66	24-3	4-23	190
	40	220	165	125	95	76	24-3	4-23	230
	50	250	175	135	105	88	26-3	4-23	240
	65	280	200	160	130	110	28-3	8-23	280
	80	320	210	170	140	121	30-3	8-23	310
	100	360	250	200	168	150	32-3	8-25	330
	125	381	295	240	202	176	36-3	8-30	600
	150	403	340	280	240	204	38-3	8-34	800
	200	502	405	345	300	260	44-3	12-34	1200
