产品名称 |

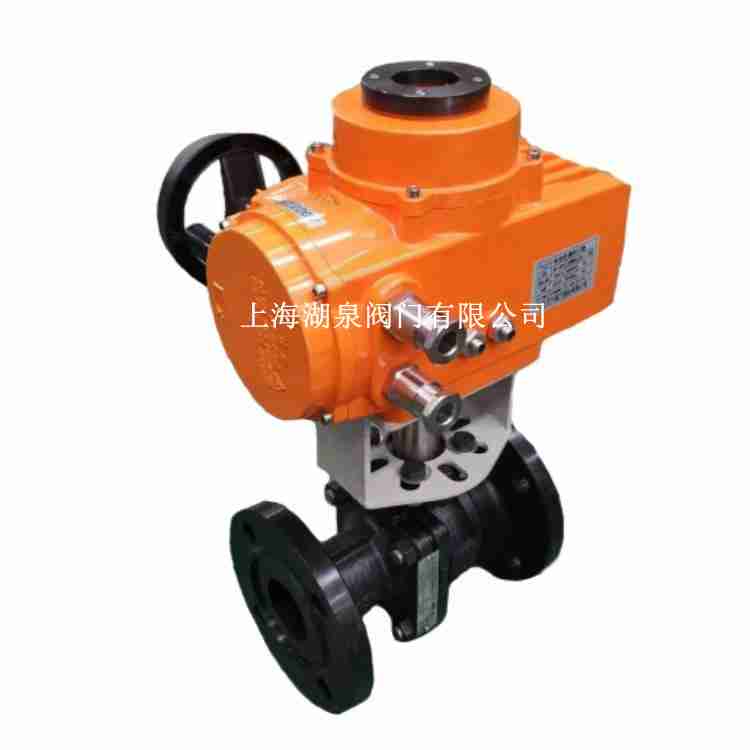

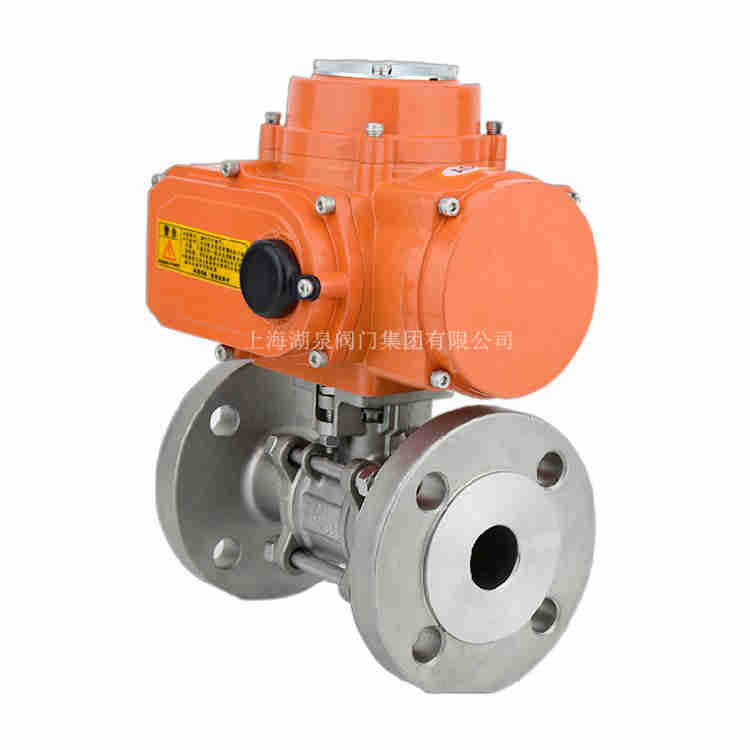

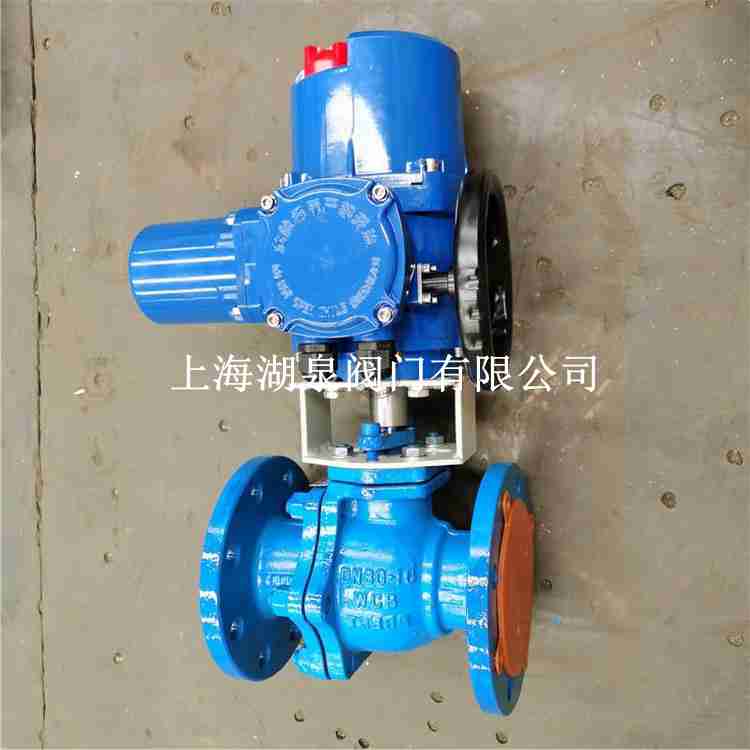

电动法兰球阀 |
|
产品型号 |
Q941F、Q941H、Q941Y、Q941W |
|
公称通径 |
DN15-DN250 |
|
压力范围 |
1.0-6.4MPa |
|
阀体材质 |
铸钢、不锈钢304/316/316L |
电动球阀产品参数：
工作电源：AC220V50/60HZ
公称通径：DN15-200
介质温度：-20℃至+350℃(+200℃特殊密封).
工作压力：PN16,PN25-PN40-PN64-PN100
输入信号：4-20mA输出信号：4-20mA
连接方式：法兰式
阀体材质：A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M
阀座材料：PTFE(常温)、***PPL（高温）、金属密封（高温）
泄漏量：0符合ANSIB16.1045级标准
密封形式：弹性密封、***对位聚苯、硬质合金及工业陶瓷
适用介质：水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等
防护等级：IP67
制造标准：JB/T8692-1998
制造标准：
电动球阀设计与制造标准：GB12237-89 AP16D
球阀法兰标准：JB79 GB9113 ANSIB16.5 JISB2212
结构长度：GB1221-89
检验标准：JB/T9092 API598
|
1.6Mpa |
||||||||||
|
通径DN |
L |
D |
K |
D1 |
n-φd |
b |
i |
H |
W |
|
|
mm |
m |
|||||||||
|
15 |
in |
130 |
95 |
65 |
46 |
4-φ14 |
14 |
2 |
190 |
196 |
|
20 |
1/2″ |
140 |
105 |
75 |
56 |
4-φ14 |
16 |
2 |
185 |
196 |
|
25 |
3/4″ |
150 |
115 |
85 |
65 |
4-φ14 |
16 |
2 |
210 |
196 |
|
32 |
1″ |
165 |
135 |
100 |
76 |
4-φ18 |
18 |
3 |
220 |
196 |
|
40 |
11/4″ |
180 |
145 |
110 |
84 |
4-φ18 |
18 |
3 |
230 |
196 |
|
50 |
11/2″ |
200 |
160 |
125 |
99 |
4-φ18 |
20 |
3 |
265 |
196 |
|
65 |
2″ |
220 |
180 |
145 |
118 |
4-φ18 |
20 |
3 |
300 |
255 |
|
80 |
21/2″ |
250 |
195 |
160 |
132 |
8-φ18 |
20 |
3 |
325 |
255 |
|
100 |
3″ |
280 |
215 |
180 |
156 |
8-φ18 |
22 |
3 |
350 |
255 |
|
125 |
4″ |
320 |
245 |
210 |
184 |
8-φ18 |
22 |
3 |
375 |
255 |
|
150 |
5″ |
360 |
280 |
240 |
211 |
8-φ22 |
24 |
3 |
420 |
255 |
|
200 |
8″ |
400 |
335 |
295 |
266 |
12-φ22 |
24 |
3 |
460 |
255 |
