电动球阀q941-16c dn150产品的详细介绍和图片

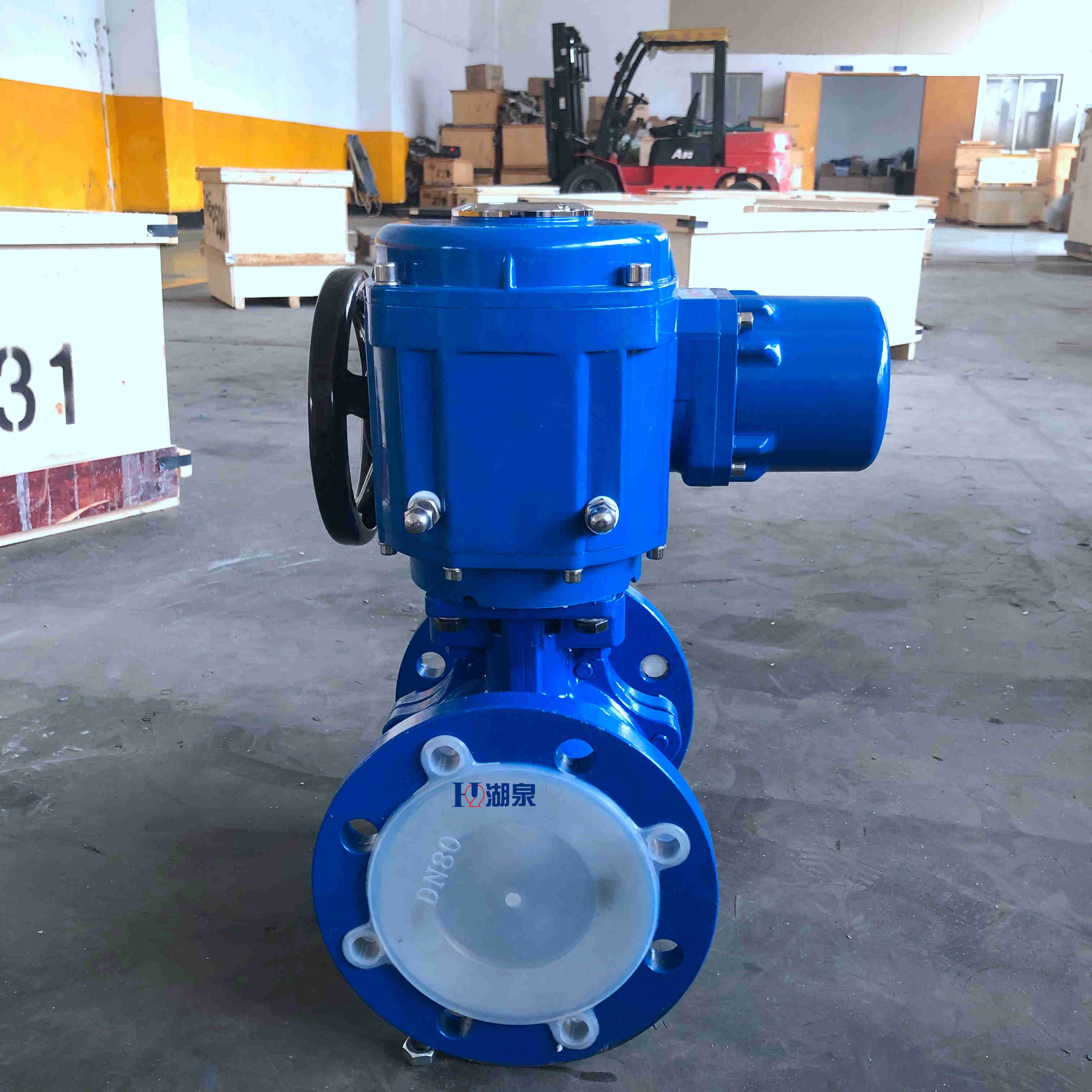

上海湖泉阀门集团有限公司Q941F-16C电动铸钢球阀阀体通道和连接管径相等并成一直径, 产品通常用于密封要求严格的场合,除控制气体、液体、蒸汽介质外,还适宜控制污水和含有纤维性杂质的...法兰铸钢电动调节球阀概述: 铸钢法兰电动调节球阀是一种球体绕垂直于通道轴旋转90°的阀门,其由回转型防爆角行程电动执行器和O型阀结构组...是一种转角为90°的旋转类球阀,密封性能优良,流通能力大,流阻系数小,结构简单、维修方便、使用寿命长,阀体通道和连接管径相等并成一直径,介质几乎...规格型号:Q941 公称压力:PN16、25、40、64bar高压力需注明 电源电压:AC220V、AC380V、DC24V其它特制 阀体材质:碳钢(C)、不锈钢(P4、P6) 执行器形式:QT、QH型 电...采用一体化结构,以单相电源即可控制运转,具有功能强、体积小、轻便、***、配套简单、流通能力大等优点。适合于:管道压差大,密封要求严格的开关和切断管道介质的工艺场 展开 ...


Q941F、Q941Y 型 PN16~PN63 电动球阀:电动驱动、法兰连接形式、浮动球直通式,阀座密封面材料有氟塑料 (Q941F)、硬质合金 (Q941Y),公称压力PN16~PN63、公称尺寸 DN15~DN300、适用温度为 -29~450℃,...构造简略,只由少数几个零件组成,资料耗用省;体积小、重量轻、安装尺寸小,驱动力矩小, 压力调节阀,操作简便、敏捷,只需旋转90°即可快速启闭;并且还同时具有良好的流量调节...广泛应用于:化工、石化、石油、造纸、采矿、电力、液化气、...

电源	AC220V/DC24V，50/60Hz	公称通径	DN10～250mm
输出力矩	50N·M～2000N·M	公称压力	PN1.6 2.5 4.0 6.4 31.5MPa(定制)
动作范围	0～90°	泄漏量	软密封:零泄漏	硬密封:≤额定流量的10-5
动作时间	2秒/15秒/30秒	执行机构	可另配ZY,ZYS,ZYP 等系列电子式电动执行机构
保护装置	过热保护	流量特性	快开特性
环境温度	-30°～60°	可调范围	DN10-80	DN100-300
			250:1	350:1
手动操作	同附带手柄操作	基本误差	±1%
限位	电气、机械二重限位	死区	≤1%
防护等级	相当于IP-65	回差	≤1%
位置测量	可选装开关或电位计	适用温度	密封面
驱动电机	8W/E		PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃

电动球阀q941-16c dn150主要性能规范：

设计与制造	结构长度	法兰尺寸	压力-温度	试验-检验
GB122237	GB12221	GB9113 JB79	GB9131	GB/T13927 JB/T9092

电动球阀q941-16c dn150压力试验：

公称压力	1.6	2.5	4.0
强度试验	2.4	3.8	6.0
水密封试验	1.8	2.8	4.4
气密封试验	0.4-0.7

电动球阀q941-16c dn150主要零件材料：

阀体		ZG1Cr18Ni9Ti	CF8	CF3	ZG1Cr18Ni12Mo2Ti	CF8M	CF3M
球体 阀杆		1Cr18Ni9Ti	304	304L	1Cr18Ni12Mo2Ti	316	316L
阀 座	聚四氟乙烯PTFE 加坡纤增强聚四氟乙烯PTFE+Glass 对位聚笨PPL
垫片	聚四氟乙烯PTFE 不锈钢/柔性石墨 齿形垫片
阀杆座	聚四氟乙烯PTFE 不锈钢/柔性石墨
填料	聚四氟乙烯PTFE 增强柔性石墨
填料压盖		1Cr18Ni9Ti	304	304L	1Cr18Ni12Mo2Ti	316	316L
温度	-29℃～150℃(聚四氟乙烯 PTFE) -29℃～200℃(加玻纤增强聚四氟乙烯 PTFE+GLASS)  -29℃～300℃(对位聚笨 PPL)
介质	水 蒸汽 油品	硝酸类		强氧化介质	醋酸类		尿素类
