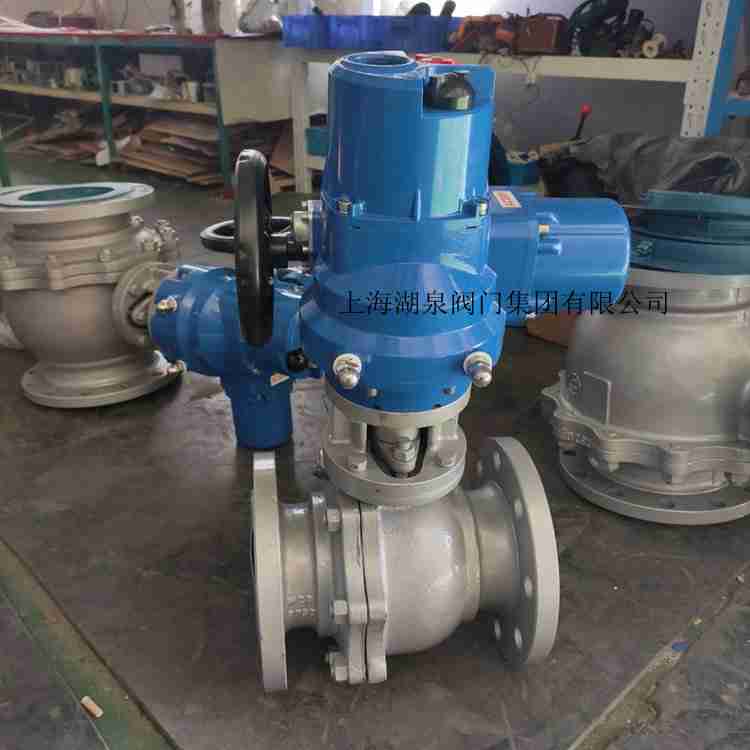

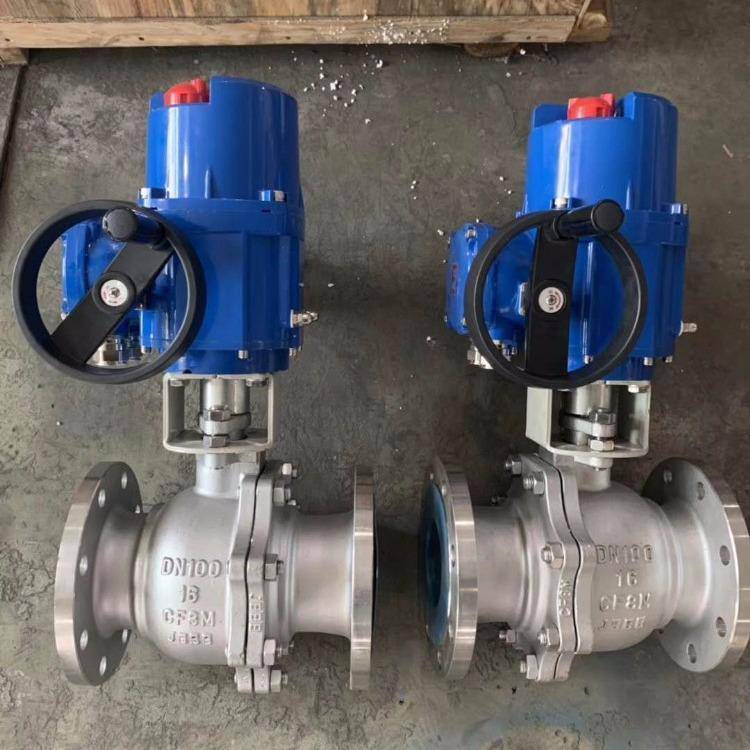

上海湖泉阀门集团有限公司q941f-16c电动球阀选型说明及接线说明书在选型时,d941x-10电动法兰蝶阀和q941f-16c电动球阀是常用的两种阀门,它们在工业领域中起着重要的作用。电动法兰蝶阀适用于管道中的调节和截流;电动球阀则常用于流量控制和介质截断。选型时要考虑介质特性、压力要求等因素,以确保阀门的正常运行。


在接线方面,安装人员要严格按照接线说明书的要求进行,确保阀门能够正常开关。接线一般包括电源线、控制信号线等,需要仔细连接,避免出现接线错误导致阀门无法正常工作。阀门的安装也至关重要,安装人员需要严格按照阀安装说明书的步骤进行操作,确保阀门安装牢固、位置正确。在安装过程中,要注意阀门的连接方式、阀座位置等细节,以免在后续使用中出现问题。

在实际现场案例中,正确选型、正确接线、正确安装的阀门能够为工业生产提供稳定、可靠的支持。通过阀门的精准控制,生产过程中的流体可以得到有效的调节,确保生产效率和质量。综上所述,选型、接线、安装是影响阀门正常运行的关键环节。只有在这些方面做到完善、严谨,阀门才能在工业生产中发挥其最大的作用。希望通过不断的实践和总结,为工业阀门的选型和使用提供更加完善的指导,不断提高工业生产效率。


1、设计与制造:GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸:JB/T74~90(JB74~90)、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、NF E29-211、DIN2543。
3、结构长度:GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主试验:JB/T 9092、API 598。
公称通径(DN) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
流量系数(KV) | 21 | 38 | 72 | 110 | 170 | 215 | 380 | 550 | 890 | 1400 | 2000 | 3580 | 5650 | 8100 | |
公称压力PN(MPa) | 1.6、 2.5、 4.0、 6.4(MPa) | ||||||||||||||
工作转角 | 0-90° | ||||||||||||||
流量特性 | 二位开关型:全开或全闭式,调节型:近似等百分比 | ||||||||||||||
泄漏量(Q) | 软密封:O泄漏符合ANSI B16.104 5级 硬密封:≤10-4×阀的额定容量 | ||||||||||||||
允许压差 | ≤公称压力 | ||||||||||||||
精小型电动执行器 | 型 号 | 3810R系列、3410R系列、HL系列、PSQ系列、HQ或QB型 | |||||||||||||
电源电压 | AC220V、AC380V、DC24V | ||||||||||||||
配置型号 | 精小型05 | 10 | 20 | 40 | 50、60 | 10 | 20 | ||||||||
作用形式 | 开关型/调节型(隔爆型) | ||||||||||||||
调节型 | 输入信号 | 0~10mA、4~10mA 、1-5VDC | |||||||||||||
输出信号 | 0~10mA、4~10mA 、1-5VDC | ||||||||||||||
基本误差 | ≤±2.5% | ||||||||||||||
回 差 | ≤±2.5% | ||||||||||||||
死 区 | ≤2% | ||||||||||||||
可调节比 | 250:01:00 | ||||||||||||||
开关型 | 电源电压 | AC220V/AC380V/DC24V | |||||||||||||
反馈信号 | 有源触点信号、无源触信号 |
Q941F电动球阀外形尺寸:
公称通径DN(mm) | 尺寸(mm) | |||||
L | D | D1 | D2 | b | n-d | |
15 | 108 | 95 | 65 | 45 | 14 | 4-ф14 |
20 | 117 | 105 | 75 | 55 | 14 | 4-ф14 |
25 | 127 | 115 | 85 | 65 | 14 | 4-ф14 |
32 | 140 | 135 | 100 | 78 | 16 | 4-ф18 |
40 | 165 | 145 | 110 | 85 | 16 | 4-ф18 |
50 | 178 | 160 | 125 | 100 | 16 | 4-ф18 |
65 | 190 | 180 | 145 | 120 | 18 | 4-ф18 |
80 | 203 | 195 | 160 | 135 | 20 | 8-ф18 |
100 | 305 | 215 | 180 | 155 | 20 | 8-ф18 |
125 | 256 | 245 | 210 | 185 | 22 | 8-ф18 |
150 | 394 | 280 | 240 | 210 | 24 | 8-ф23 |
200 | 457 | 335 | 295 | 265 | 26 | 12-ф23 |
250 | 533 | 405 | 335 | 320 | 30 | 12-ф25 |
300 | 610 | 450 |
12-ф25 |
