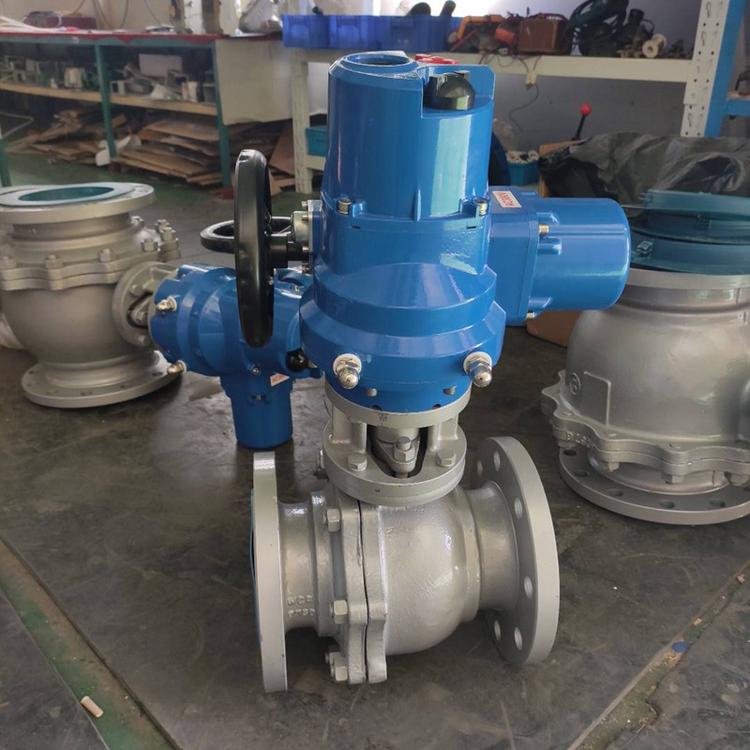

电动球阀|Q941F-16P DN150 GB/T32808||的详细参数及产品

上海湖泉阀门集团有限公司DN15-DN250 压力范围 1.0-6.4MPa 阀体材质 铸钢、不锈钢304/316/316L 产品概述: Q941F、Q941H、Q941Y、Q941W电动法兰球阀密封性好,阀门使用寿命长,超过5万次的现场无故障运转寿命,...q941型电动球阀 概述： q941型电动球阀适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20ma信号及220vac电源即可控制运转。具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构可根据用户要求另配置unic、psq、hq、dhl等型号电子式电动执行机构或gtx、al等气活塞式执行机构。 执行标准 1、设计与制造：gb12237-89、api608、api 6d、jpi 7s-48、bs5351、din3357。 2、法兰尺寸：jb/t74～90（jb74～90）、gb9112～9131、hgj44～76、sh3406、ansi b16.5、jis b2212～2214、nf e29-211、din2543。 3、结构长度：gb12221-89、ansi b16.10、jis b2002、nf e29-305、din3202。

产品概述：

1.电动法兰球阀流体阻力、球阀是所有阀类中流体阻力的一种，即使是缩径球阀，其流体阻力也。
2.球阀止推轴承减阀杆摩擦力矩，可使阀杆*操作平衡灵活。
3.阀座密封性能好，采用聚四氟乙烯等材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增设而增。
4.阀杆密封可靠，由于阀杆只作旋转运动而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增设而增。
5.由于聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损失，使用寿命长。
6.下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。
7.电动法兰球阀密封性能优良,流量系数,流阻系数,结构简单,使用寿命长,便于维修。

Q941F电动法兰球阀工作原理： Q941F电动法兰球阀以DC24V、AC220V或AC380V电源电压作动力，直接接受统一标准信号（4-20mA DC、0-10mA DC或1-5V DC、0-10V DC），将此转变成与输入信号相对应的位移，以角度位移（0～90º）运动，改变球芯的旋转开度，因此一定的输入信号对应一定的位置开度，实现比例调节动作。（二位开关式接受DC24V、AC220V或AC380V电源电压作动力，通过电机正反转实现开关动作，并同时输出开关阀位指示信号）。

阀体
