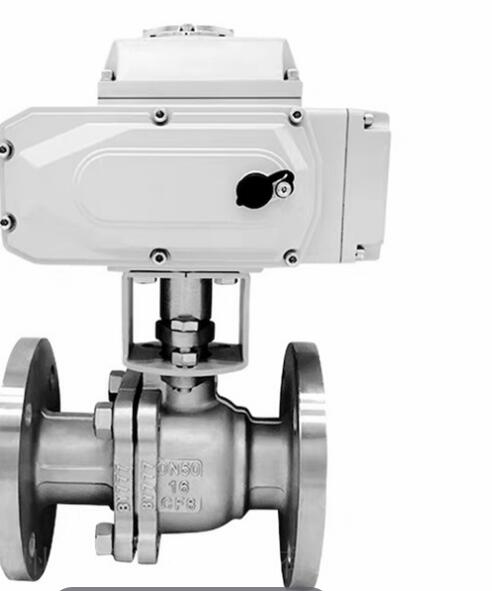

本阀公称通径：15-300mm,公称压力：1.0-6.4Mpa。适用于≦180℃的水、蒸汽、油品等非腐蚀性流体介质中。广泛应用于食品、环保、轻工、石油、造纸、化工、电力等行业的自动化流体控制系统中。执行器采用自主设计的精小型电动执行器，质量可靠，整体重量轻，价格为同行业电动球阀的1/3，是建设部自动化流体控制领域重点推荐产品。
电动球阀Q941PPL-16C相关技术参数
|
精小型电动执行机构技术参数 |
阀 体 参 数 |
||
|
电 源 |
AC110、220、380V/DC24 |
公称通径 |
DN15-300mm |
|
输出力矩 |
50N·M～2000N·M |
公称压力 |
PN1.6、2.5、4.0、6.4 |
|
任选功能 |
开关型、无源触点型、阀位信号反馈型、智能调节型 |
连接标准 |
法兰按JB/T79.2-94 |
|
动作范围 |
0～90°、0～360° |
阀体材料 |
WCB、ZG1Cr18Ni9Ti、CF3M等 |
|
动作时间 |
9秒/15秒/30秒/60秒 |
填 料 |
F46、PTFE、PPL、石墨填料等 |
|
环境温度 |
-30°～80° |
使用温度 |
PTFE/F46密封面≦180℃、PPL密封面≦300℃ |
|
手动操作 |
附带手柄操作 |
阀芯形式 |
O形球体或V型半球体 |
|
保护装置 |
带过热保护及过载保护 |
流量特性 |
快开特性或近似直线特性 |
|
防护等级 |
IP-67(防爆外壳:ExdⅡ BT4) |
||
|
输入信号 |
输入信号4-20mA，1-5V，0-10V；输出信号:4-20mA，1-5V，0-10V |
||
电动球阀Q941PPL-16C相关连接尺寸（单位：mm）：
|
公称通径 |
L |
D |
H |
L1 |
D1 |
b |
Z-d1 |
H1 |
|
15 |
130 |
95 |
275 |
157 |
65 |
14 |
4-14 |
48 |
|
20 |
140 |
105 |
280 |
157 |
75 |
14 |
4-14 |
53 |
|
25 |
150 |
115 |
287 |
157 |
85 |
14 |
4-14 |
58 |
|
32 |
165 |
135 |
354 |
208 |
100 |
16 |
4-18 |
68 |
|
40 |
180 |
145 |
312 |
208 |
110 |
16 |
4-18 |
73 |
|
50 |
200 |
160 |
325 |
208 |
125 |
16 |
4-18 |
80 |
|
65 |
220 |
180 |
335 |
256 |
145 |
18 |
4-18 |
90 |
|
80 |
250 |
195 |
365 |
256 |
160 |
20 |
8-18 |
98 |
|
100 |
280 |
215 |
400 |
256 |
180 |
20 |
8-18 |
120 |
|
125 |
320 |
245 |
420 |
256 |
210 |
24 |
8-23 |
140 |
|
150 |
360 |
280 |
440 |
256 |
240 |
24 |
8-23 |
167 |
|
200 |
400 |
335 |
470 |
256 |
295 |
26 |
12-23 |
210 |
|
250 |
630 |
405 |
545 |
380 |
||||
|
300 |
750 |
460 |
580 |
380 |
总的来说，Q941Y-100C和Q941Y-160C电动硬密封锻钢高压球阀是工业流体控制领域中常用的两种阀门，它们具有密封性能好、高压力承受能力和电动驱动等优点。由于它们需要承受高压流体介质，因此其材料和制造工艺需要确保阀门具有高度的稳定性和可靠性。在实际应用中，它们可以应用于不同的行业中，起到了重要的流体控制作用。
