电动球阀执行机构可直接接收计算机或工业仪表等输出的4～20mADC或1～5VDC控制信号，220VAC电源,根据阀位反馈信号与设定值比较偏差对执行机构驱动电机进行智能步距调整(PID调节)，以实现与执行机构配套的阀门或其他装置开度的 定位，同时输出4～20mADC的位置反馈信号。其核心控制部件电子式伺服控制器应用现代数字技术，对DCS/PLC规范设计而成，集信号采集、处理、反馈、控制于一体。采用的电子制动电路并附加机械阻尼装置除去惯性，可瞬时停机，定位时无振荡，定位精度可达0.3%以上。可控硅输出，动作时间快，输出稳定，可靠性高。体积小，轻便宜人，性能可靠，配套简单，流通能力大，特别适合于介质是粘稠，含颗粒，纤维性质的场合。

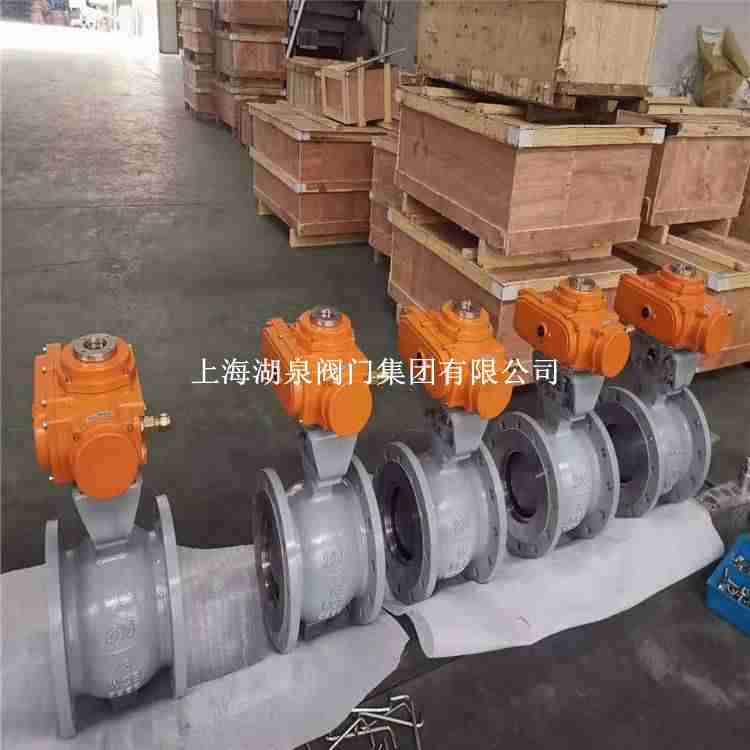

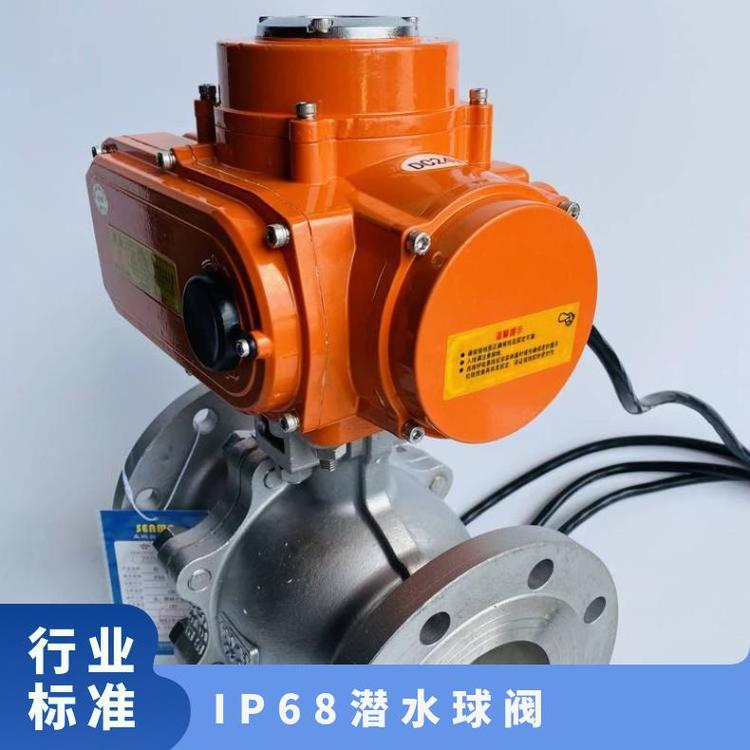

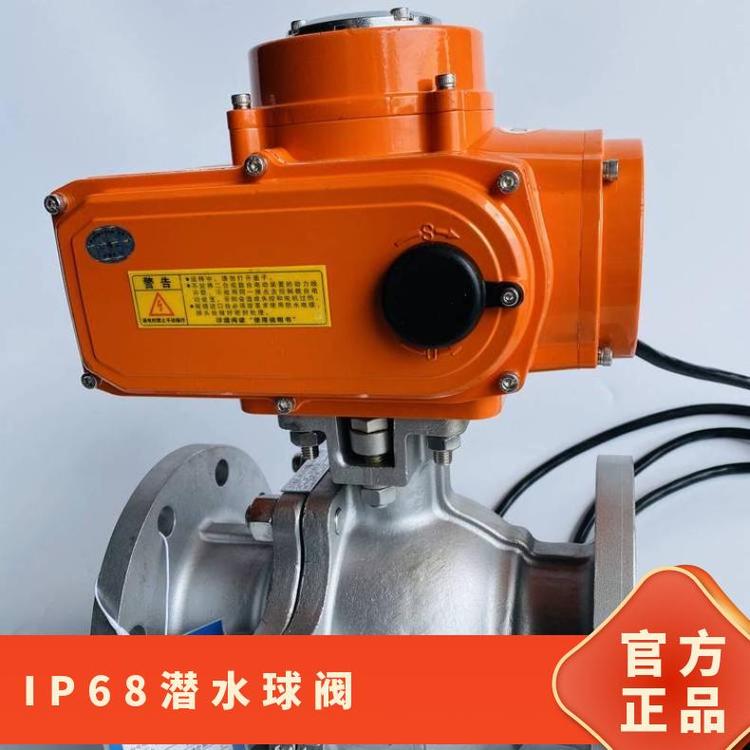

是由IP68防水电动执行器和球阀组成,潜水型电动执行器可在水深十米内长时间工作,防护等级达到IP68。潜水型系列电动执行器是针对户外环境专门研发的新型产品,它不但能抵抗户外较大的温度差异,而且防潮湿和防水淹能力很强,可在10米内的水下连续工作,防护等级达到IP68,更有效的防止水在进入接线口后对执行器内部零件造成损害。
技术参数:
公称通径DN(mm):DN15~DN250
公称压力:PN1.0/1 .6/2.5/4.0/6.4MPa
适用介质:水、石油、硝酸类、醋酸类、粘性液体、浆料、强氧化性介质等
适用温度:-40C-+8C(PTEE/PPL密封) -40C- +350C(金属密封)
泄漏量:符合ANSI B16 104标准
球体转角:90°
阀体材质:WCB、304、316、316L
阀座材料:聚四氟乙烯(常温)、特制PPL(高温)、金属密封(高温)
特殊性能:
潜水型电动执行器可在水深九米内长时间工作,防护等级达到IP68。潜水型系列电动执行器是针对户外环境专门研发的新型产品,它不但能抵抗户外较大的温度差异,而且防湖湿和防水淹能力很强,可在10米内的水下连续工作,防护等级达到IP68,更有效的防止水在进入接线口后对执行器内部零件造成损害。
性能特点:
1、小型轻便,容易拆装及维修,亦可在任意位置安装
2、结构简单、紧凑,90°回转启闭迅速
3、操作扭矩小,省力轻巧
4、流量特性趋于直线,调节性能好
5、多种控制信号,开关控制
6、比例(调节型)控制:0-10VDC或4-20mA
7、反馈输出可选4-20mA、辅助开关及反馈电位器(0-1K)
8、防护等级达到IP68
选装功能：
执行器带电，具有断电复位功能，包括复位开、复位关、无复位三种，出厂设置可选。
执行器性能参数表：
|
型号电源 性能参数 |
*10 |
*16 |
|||||
|
AC-DC24V |
AC110V |
AC220V |
AC380V |
AC-DC24V |
AC220V |
AC380V |
|
|
电机功率 |
25W |
25W |
25W |
15W |
40W |
40W |
30W |
|
额定电流 |
2.12A |
0.57A |
0.30A |
0.10A |
0.63A |
0.35A |
0.19A |
|
标准时间 |
30S/100N.M |
30S/160N.M |
|||||
|
可选时间 |
15S/50N.M |
15S/50N.M 60S/100N.M |
15S/80N.M |
15S/80N.M 60S/160N.M |
|||
|
回转角度范围 |
0-90°可调 |
||||||
|
电流容量 |
2Ah |
||||||
|
可选控制电路 |
A型、B型、C型、D型、E型、F型、H型 |
||||||
|
整机重量 |
5.0KG |
5.2KG |
|||||
|
绝缘电阻 |
100MΩ |
||||||
|
耐压等级 |
AC-DC24V:500VAC 1分钟 AC110V AC220V:1500VAC 1分钟 AC380V:1800VAC 1分钟 |
||||||
|
防护等级 |
IP67(可选IP68) |
||||||
|
安装方法 |
360°任意角度安装 |
||||||
|
环境温度 |
负20℃-正60℃ |
||||||
|
选装功能 |
过力矩保护、除湿加热器 |
||||||
