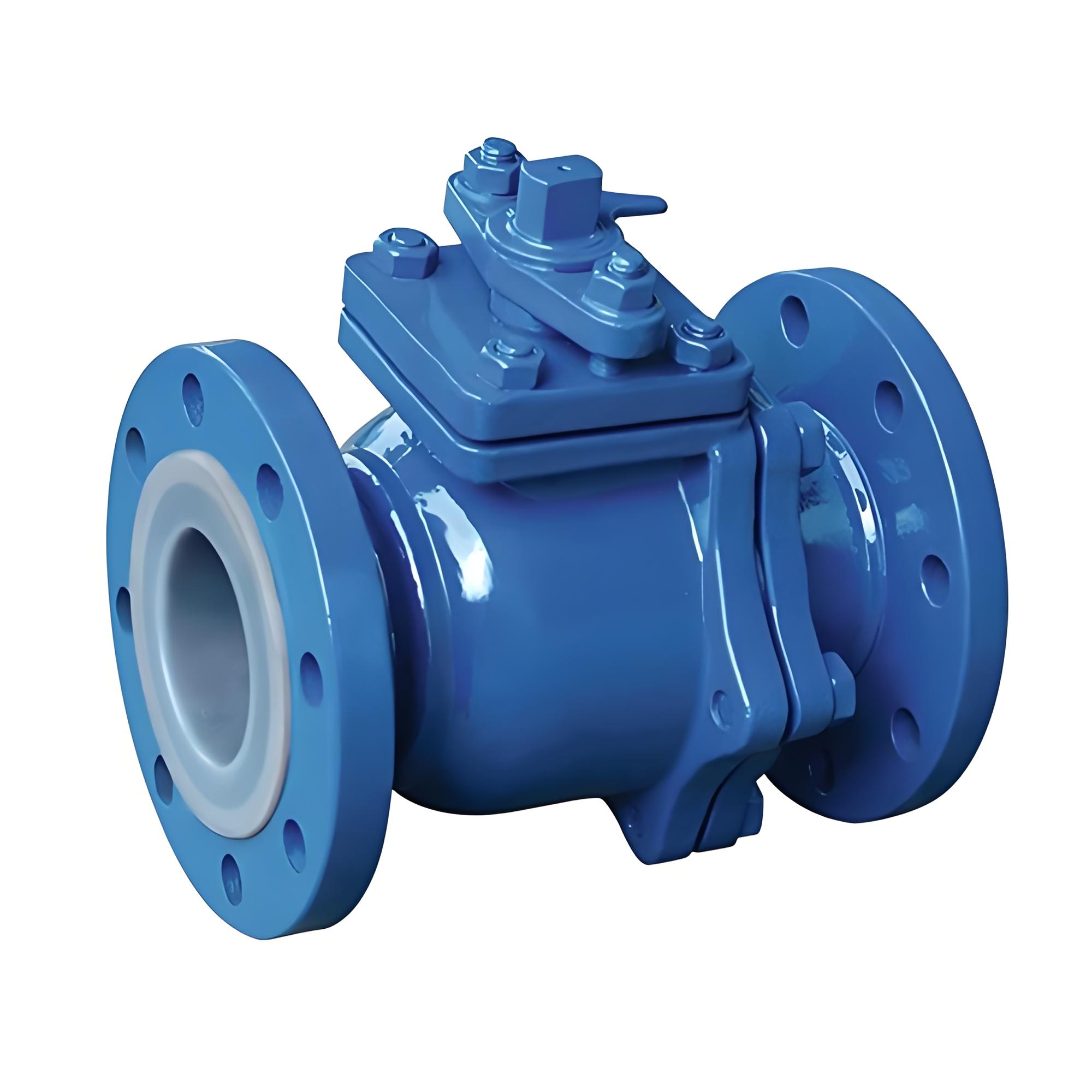

Q41F46-16P DN80耐酸碱耐腐蚀不锈钢衬氟法兰球阀是一种专门设计用于控制强腐蚀性介质的阀门，广泛应用于石油、化工、染化、农药、制酸制碱等行业。该阀门的主要特点包括：
- 耐腐蚀性：内腔及球体均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙丙稀（F46），适用于任何有机溶剂或稀或浓无机酸、碱、酮、芳烃、氯化烃等介质。
- 结构特点：采用全通径浮动球式结构，球体与阀杆融为一体，消除了转动角差，密封性能好，安全可靠。
- 驱动方式：该阀门提供手动、蜗轮转动、气动、电动等多种驱动方式，适用于不同的使用场景和需求。
- 应用场景：广泛用于化工、石油、冶金等工业部门，特别是在水处理过程控制中使用效果最明显。
结构特点
- 全通径浮动球式结构：这种结构使得阀门在整个压力范围内都能实现无泄漏关闭，便于管路系统在通球扫线和管路维护。
- 内衬氟塑料：采用特殊模压工艺，将衬里材料衬于阀门壳体内壁，能耐强酸、强碱介质的腐蚀，密封性好，达到了零泄漏。
- 球体与阀杆融为一体：消除了转动角差，杜绝了因压力变化引起阀杆冲出体外的危险，保证了使用的安全性、可靠性。
适用介质和温度范围
- 适用介质：适用于任何有机溶剂或稀或浓无机酸、碱、酮、芳烃、氯化烃等。
- 温度范围：可在-80℃至200℃的温度条件下长期使用，适用于输送任意浓度的酸、碱、盐液体介质。
Q41F46-16P DN80不锈钢衬氟球阀是一种高性能的阀门，特别适用于强腐蚀性化学介质的输送。其主要技术特点和应用场景如下：
技术特点
- 化学稳定性：采用氟塑料衬里层，具有极高的化学稳定性，适用于任何强腐蚀性化学介质。
-
结构特点：
- 全通径、浮动球结构：阀门在整个压力范围内进行无泄漏关闭，便于管路系统的通球扫线和管路维护。
- 零泄漏设计：采用特殊模压工艺，密封面致密度良好，配合人字环形PTFE填料组合，达到零泄漏。
- 安全设计：启闭件球件与阀杆铸（锻）为一体，杜绝了由于压力变化引起阀杆冲出承压件内的可能性，保证了使用安全性。
- 流体阻力小：衬里球阀内壁光滑，流道通畅，是所有阀类中流体阻力最小的一种。
- 多种驱动方式：可配置手动、气动、电动等多种驱动装置，实现远距离控制和自动化操作。
应用场景
Q41F46-16P DN80不锈钢衬氟球阀广泛应用于石油、化工、橡胶、塑料、制药、造纸、电镀、冶炼等诸多行业，适用于输送任意浓度的酸、碱、盐液体介质，具有耐强酸、强碱介质的腐蚀，且能在-80-200℃温度条件下长期使用。
【性能参数】
|
型号 |
Q41F46-10 |
Q41F46-16 |
Q41F46-10C |
Q41F46-16C |
|
|
工作压力（MPa） |
1.0 |
1.6 |
1.0 |
1.6 |
|
|
适用温度（℃） |
-10～150 |
-20～150 |
|||
|
适用介质 |
腐蚀性介质 |
||||
|
材料 |
阀体 |
铸铁内衬聚四氟乙烯 |
铸钢内衬聚四氟乙烯 |
||
|
球体 |
铸钢外包聚四氟乙烯 |
||||
|
密封圈 |
增强聚四氟乙烯 |
聚四氟乙烯 |
|||
|
填料 |
聚四氟乙烯 |
||||
一、性能参数
|
型号 |
Q41F-16C |
Q41F-16P |
|
|
工作压力（MPa） |
1.6 |
||
|
适用温度（℃） |
≤180 |
||
|
适用介质 |
水、蒸汽、油品 |
弱腐蚀性介质 |
|
|
材料 |
阀体、阀盖 |
碳素钢铸钢 |
铬镍系不锈钢 |
|
球体、阀杆 |
铬/铬镍/铬镍钼系不锈钢 |
铬镍系不锈钢 |
|
|
密封圈 |
柔性石墨垫圈/316＋柔性石墨垫圈 |
||
|
填料 |
聚四氟乙烯 |
||
二、PN1.6MPa主要连接尺寸及重量
|
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
280 |
320 |
360 |
400 |
|
H |
59 |
63 |
75 |
85 |
95 |
107 |
140 |
152 |
178 |
252 |
272 |
342 |
|
W |
130 |
130 |
160 |
180 |
230 |
230 |
400 |
400 |
650 |
1050 |
1050 |
1410 |
|
Wt(㎏) |
2.5 |
3 |
5 |
6 |
7 |
10 |
15 |
19 |
33 |
58 |
93 |
160 |
