四通球阀结构图及工作原理，四通球阀开关示意

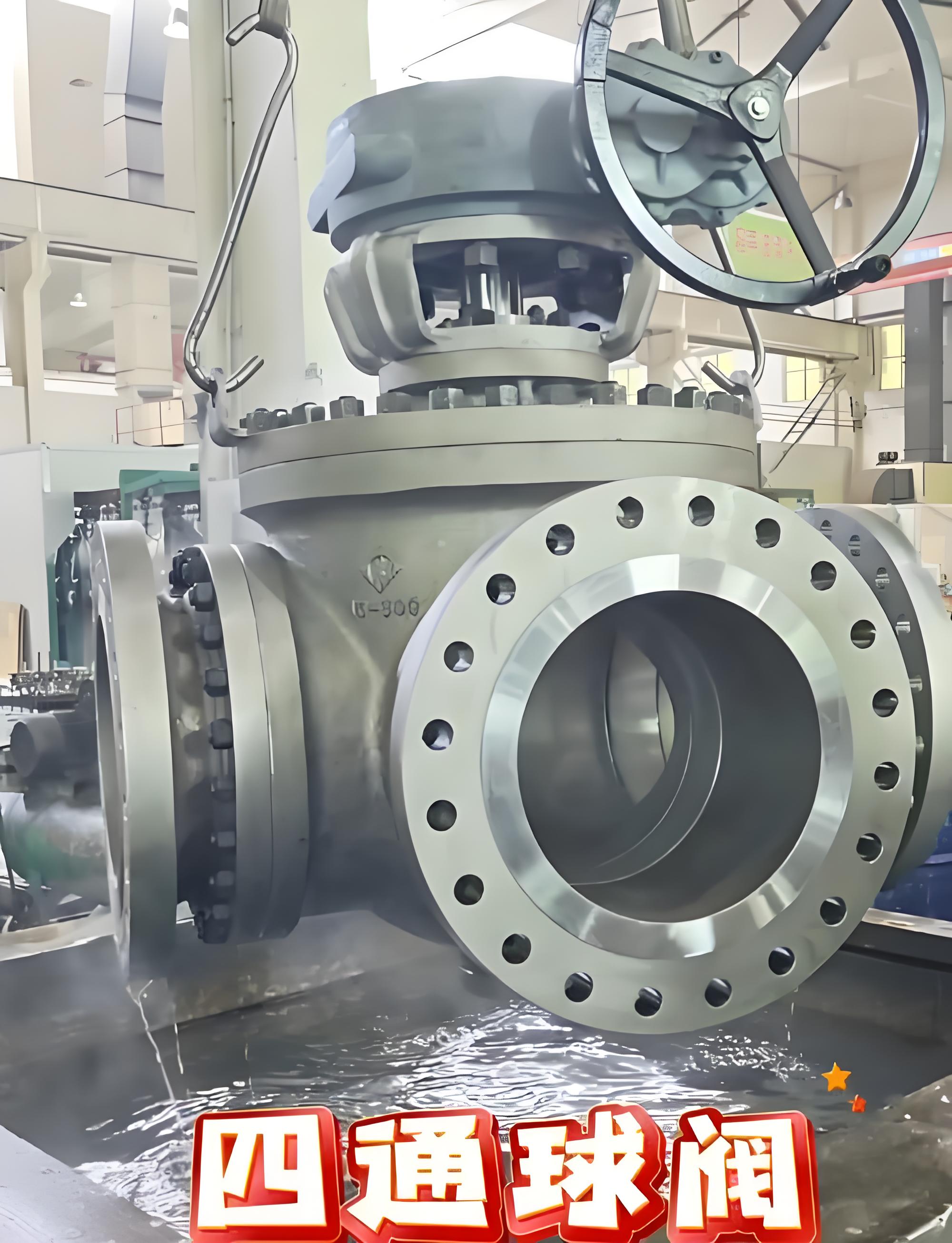

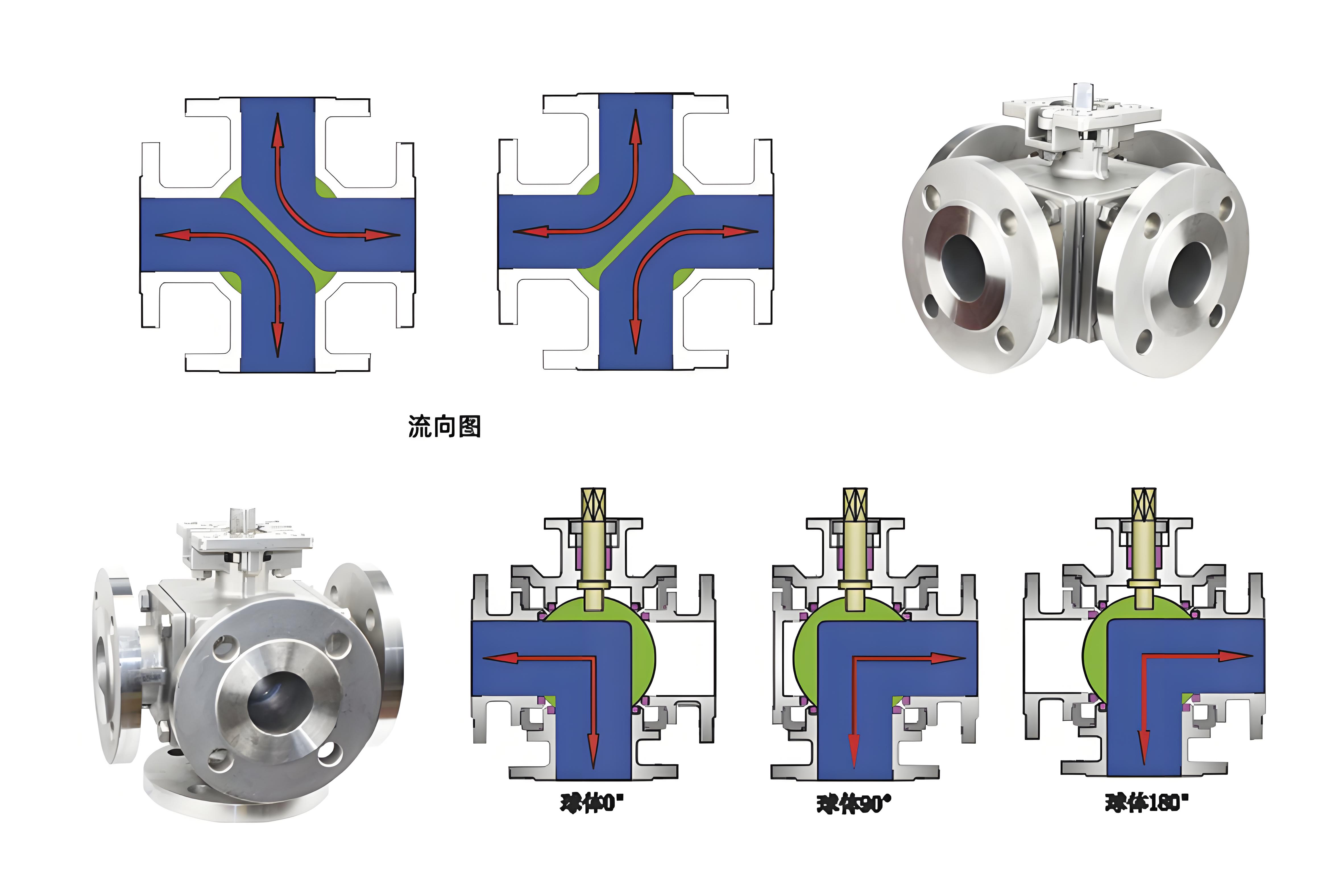

四通球阀是一种用于切换介质流向的管道控制部件，产品型号包括Q46F、Q946F等，公称通径涵盖DN6～900，公称压力达PN32.0MPa，适用温度范围-196℃～540℃，执行标准涉及GB/T12237、API608等 。其阀体采用WCB、304、316等材质，连接方式包括法兰、对焊、螺纹等，适用于水、蒸汽、油品及腐蚀性介质，主要应用于石油石化、电站系统、化工生产等领域 。该阀门通过球体旋转90度实现流向切换，X形垂直通道设计使四个通道均布于球体四周，旋转后相邻通道两两连通。结构分为浮球式（DN150以下）和固定球式（DN200及以上），阀座材质采用PTFE或PPL，配备防静电装置与注脂阀紧急密封功能 。驱动方式支持手动、气动、电动等自动化控制，电站系统中可替代四个传统阀门完成双向供水切换，正向供水时1、4通道开启，反向供水时2、3通道开启。部分型号采用顶装式固定球阀芯结构，具有耐磨损、密封性好、使用寿命长等特点 。



优点：
1、手动部分可采用钢板压制的手柄或不锈钢铸造的手柄。手柄设有限位结构，在阀门开启、关闭的位置设定限位，当阀门使用在关键装置上时，限位块上设有锁孔可锁定开关位置避免误操作。手柄上有明显地开和关标识。
2、阀杆采用A182F（1Cr13）整体锻造并调制处理，硬度达到HB220～250。阀杆通过平键或花键或方契与手柄连接，通用性强，拆装方便。阀杆设有防吹出结构。
3、阀门的填料选用编结、柔性石墨密封圈或四氟烯密封圈，使得阀杆在一定的润滑情况下实现可靠的密封。
4、根据需要，球阀可设计成防静电结构，在球体与阀杆、阀杆与阀体之间设置导电弹簧，避免静电打火点燃易燃物质，确保系统安全。
5、密封副形式多样。根据不同工况可选用软密封、硬密封、防火阀座等结构；DN150以下为浮球形式，DN200以下为固定球形式。
6、球阀阀座处可设置辅助密封结构，在阀座和阀杆部位加装注脂阀，紧急情况下可暂时密封，并可根据需要加长阀杆以适宜埋地铺设得场所。



该四通换向球阀，一 阀实现正反供水切换，每转90 ，供水方式切换一次，以前需四个阀门，供水时阀1、4 开启，阀2、3关闭；反向供水时阀2、3开启，阀1、4 关闭，现用一台四通球阀替代，操作方便。
