Q941F-16/25/40/64C DN100、DN200电动球阀产品详细介绍
Q941F系列电动球阀是一款采用直连式电动执行机构控制的工业阀门，专为管道系统中介质的精确切断或流量调节而设计。其一体化结构设计紧凑，操作智能可靠，广泛应用于各类工业自动化控制系统。
一、 产品概述与工作原理

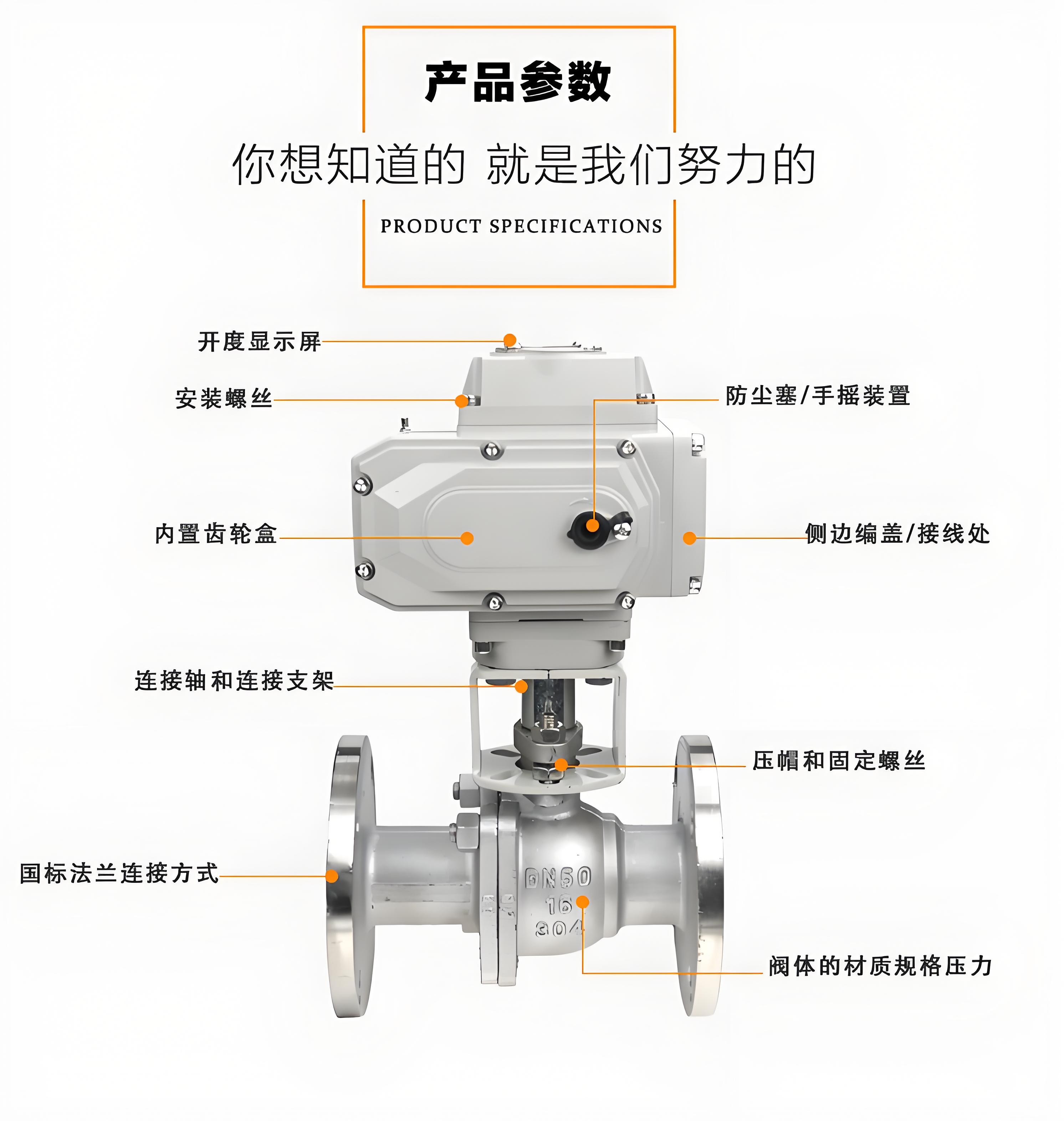

该阀门由阀体与电动执行器直连构成，执行机构内置伺服系统，无需外配伺服放大器。输入4-20mA标准控制信号及220V AC/380V AC或DC24V电源即可驱动，执行器驱动球体进行0~90°旋转，实现快速启闭或精确的角度调节，从而控制介质流量。
产品具有防静电设计，并在阀杆处采用下装式结构及凸阶设计，提升了操作安全性与密封可靠性。
二、 核心型号规格参数
针对用户关注的Q941F-16C、25C、40C、64C型号及DN100、DN200通径，其关键参数如下：
公称通径 (DN): 100mm, 200mm。
公称压力 (PN): 16 (1.6MPa), 25 (2.5MPa), ☐40 (4.0MPa), ☐64 (6.4MPa)。
阀体材质标识: 型号后缀“C”代表阀体主要材质为碳钢（如WCB）。
连接方式: 法兰连接，尺寸可遵循GB/T 9113、ASME B16.5等标准。
适用温度: 软密封（如PTFE）版本通常适用于-29℃至+180℃介质；硬密封（如金属密封）版本可适用于更高温度工况。
适用介质: 水、蒸汽、油品、气体及一般腐蚀性介质。
三、 主要技术特点与性能
结构紧凑高效: 直通式铸造阀体设计，与相同规格闸阀、截止阀相比，体积小、重量轻、流体阻力小，便于安装且物料滞留少。
智能一体化控制: 电动执行机构集成了伺服系统，支持开关型、调节型及防爆型控制模式。调节型支持流量比例控制，回差精度≤1%，具备失信号保护功能。
密封可靠，选型灵活: 密封材料可根据工况选择聚四氟乙烯（PTFE）、对位聚苯（PPL）等软密封，或金属硬密封（对应型号如Q941Y），以满足不同压力、温度及介质（含颗粒、腐蚀性介质）要求。
高安全性与环境适应性: 执行机构防护等级可达IP65/IP67，防爆型可获得ExdⅡBT4认证，适用于石油、化工等有防爆要求的场合。输出力矩范围宽（50N·M～2000N·M），动作时间可调。
遵循多重标准: 产品设计制造遵循GB/T 12237、API 608等阀门标准，结构长度参考GB/T 12221，压力试验依据GB/T 13927、API 598。
四、 典型应用领域
Q941F电动球阀适用于需要频繁操作、严格密封或精确流量调节的场合，是工业自动化控制系统的关键部件。其典型应用行业包括：
石油、化工、天然气
制药、冶金
电力（电站）、制冷
轻工、造纸、环保
食品及水处理
五、 选型与配置注意事项
用户在选择Q941F-16/25/40/64C DN100、DN200电动球阀时，需综合考虑以下因素：
压力与通径: 根据管道系统设计压力（PN值）和流量需求（DN值）选择对应型号。
介质特性: 明确介质的腐蚀性、温度、是否含颗粒或纤维杂质，以确定阀体材质（碳钢C、不锈钢P/R等）和密封形式（软密封F型或硬密封Y型）。
控制要求: 根据控制系统信号（4-20mA，1-5VDC等）和功能需求（开关、调节、防爆）配置相应的执行机构类型。
环境与安全: 若安装于危险区域，应指定防爆型；户外或潮湿环境需关注防护等级（IP等级）。
综上所述，Q941F系列电动球阀凭借其一体化智能设计、可靠的密封性能、广泛的材质与配置选项，能够满足DN100与DN200管道在多种压力等级（PN16至PN64）下的自动化控制需求，是现代工业流体控制系统中高效、可靠的选择。
