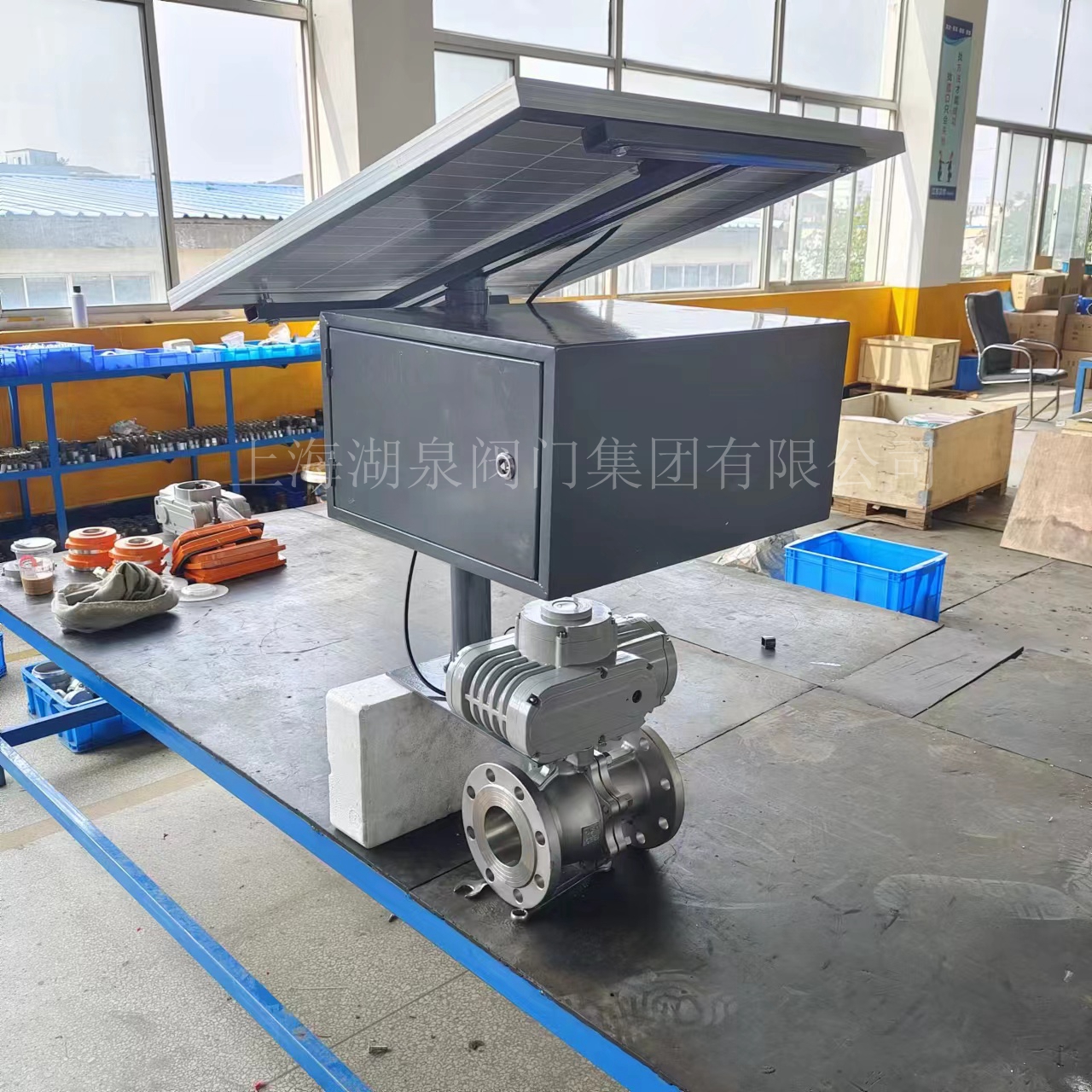

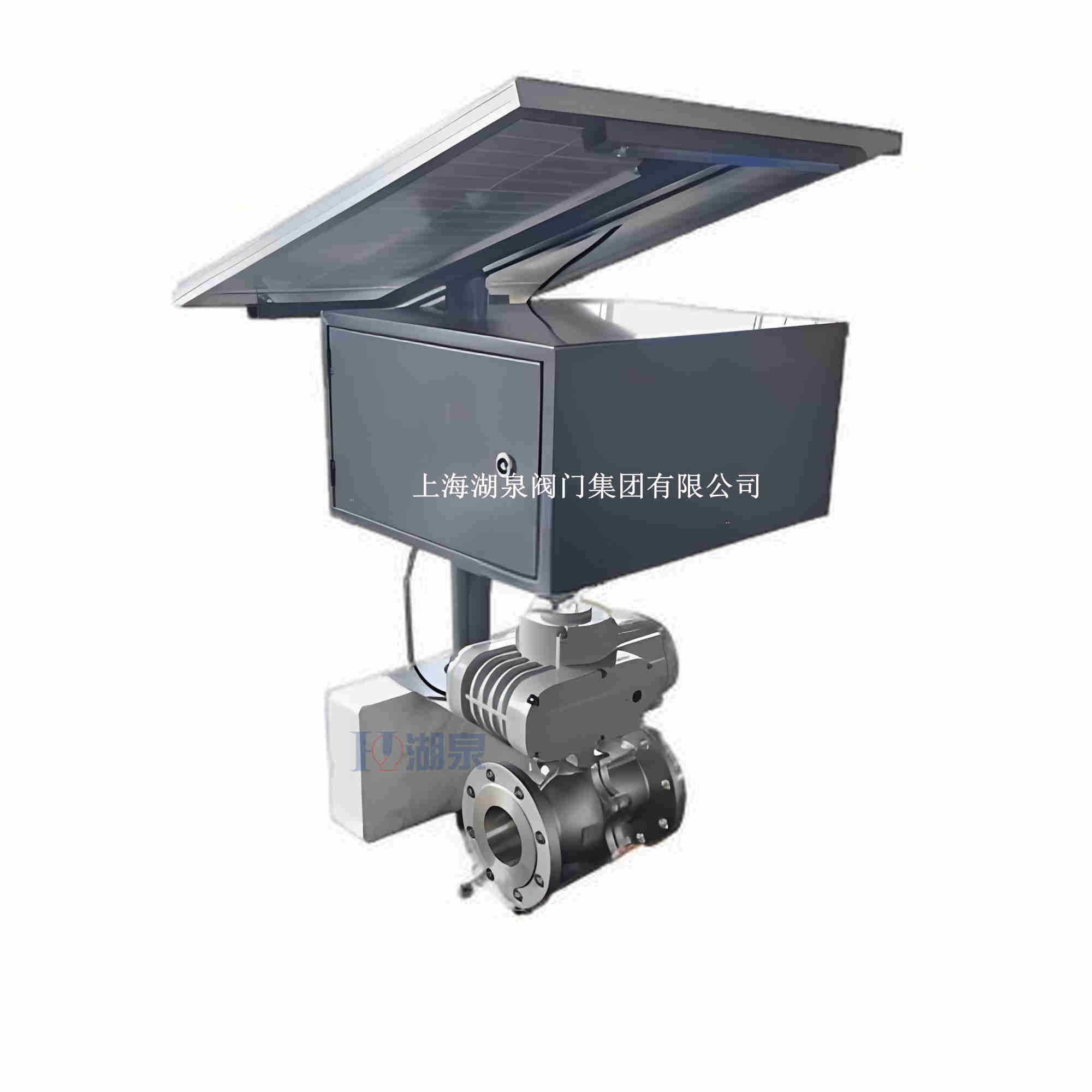

Q941F-16C DN80风光互补物联网电动球阀是一款集成了物联网技术与风光互补供电系统的智能流体控制设备。它融合了传统电动球阀的可靠结构与现代远程监控、自动化控制及能源管理功能，适用于要求高效、智能且节能的工业自动化场景。
一、 产品核心结构与工作原理
该阀门主要由Q941F型电动球阀本体与智能电动执行机构组成。球阀本体采用浮动球设计，阀体旋转90°即可实现启闭，具有流体阻力小、密封性能优良（阀座密封材料通常为聚四氟乙烯等）的特点。 其执行机构内置智能控制模块，接收来自远程控制室、现场或总线系统的指令信号，通过CPU处理，驱动电机精确控制阀门开度。 阀门位置通过高精度电位器或绝对值编码器实时采集并反馈，形成闭环控制。
二、 关键技术与功能特点

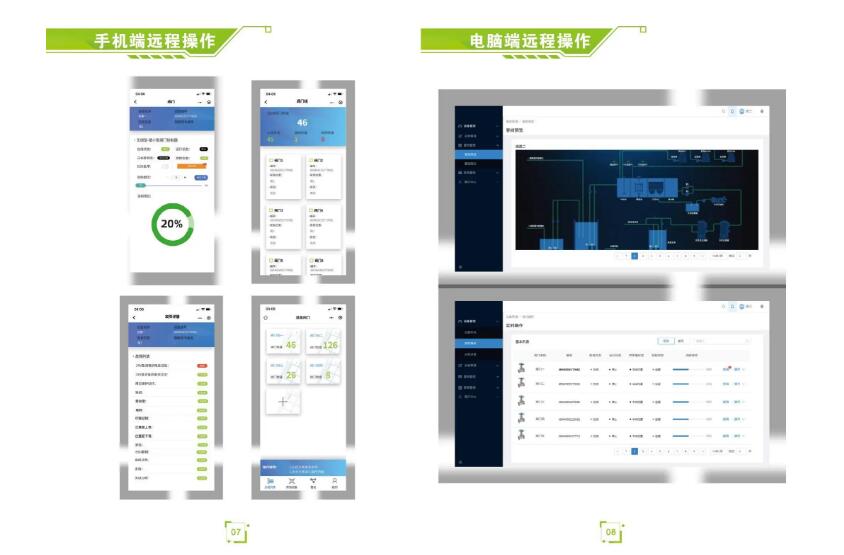

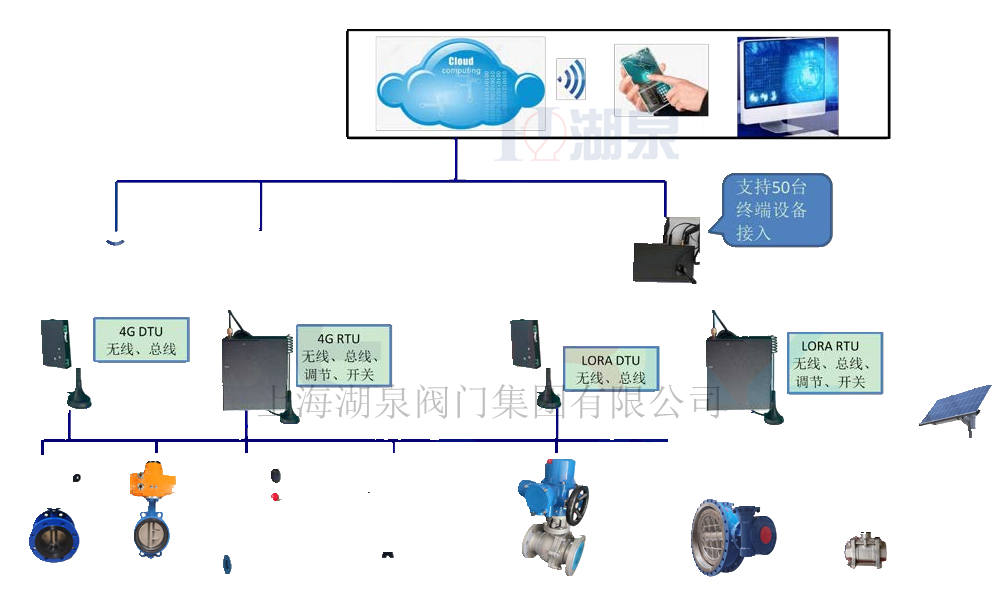

- 物联网与智能控制：支持通过4G、Wi-Fi、NB-IoT等通信协议实现云端远程操控。 具备远程控制、现场控制、总线集中控制三种模式。 阀门运行状态、开度、负载电流等参数可通过全视角LCD菜单界面（支持中英文）进行显示与设定。
- 风光互补供电系统：设备支持太阳能等可再生能源供电，实现能源自给或补充，待机功耗低（<2W），特别适合无稳定电网或要求绿色节能的应用场合。
- 全面的状态监控与诊断：内置传感器可实时监测压力、流量、温度等参数（数据采集精度达±0.5%），并能识别阀门卡阻、电机过载等多种异常状态，实现故障预警与诊断。
- 高性能执行机构：采用电子刹车及无火花换相技术，确保控制平稳可靠。2 执行器具有非侵入式设计，可通过红外或面板进行快速设置，维护简便。
- 优异的阀门性能：球阀结构本身具有流体阻力小、启闭迅速（90°旋转）、密封可靠（密封能力随介质压力增大而增强）以及使用寿命长的优点。
三、 主要技术参数
- 公称通径：DN80
- 公称压力：PN16 (1.6MPa)
- 阀体材质：常见为CF8M不锈钢或WCB铸钢，具有良好的耐腐蚀性与强度。
- 控制信号：支持4～20mA DC、1-5V DC、220V AC开关接点等信号输入，输出信号同样为4～20mA DC。
- 执行器电源：兼容AC 110V、220V、380V及DC 24V、220V。
- 响应速度：90°行程执行时间通常≤8秒。
- 工作环境：温度范围-10℃～55℃，相对湿度≤90%。
- 位置精度：分辨率高于1/200，位置转换精度可达±0.5%。
- 防护等级：执行机构通常具备IP67等高防护等级。
四、 应用领域
该产品广泛应用于需要对流体介质（水、油、气体等）进行精确开关或比例调节，且需实现远程监控、自动化管理的场合。主要行业包括：
- 环保与水务系统：用于远程控制管网流量、压力。
- 化工与石油行业：在自动化生产线中控制各类介质。
- 新能源与分布式系统：尤其适合搭配风光互补供电的偏远地区泵站、灌溉系统。
- 制药与食品工业：满足洁净环境与精确控制要求。
- 智慧农业与灌溉：实现基于物联网的自动化水肥管理。
五、 设计标准与认证
产品设计与制造遵循多项国际与国家标准，确保其通用性与可靠性，包括：
- 设计与制造标准：GB12237-89、API 608、API 6D等。
- 法兰连接尺寸：符合ANSI B16.5、JIS B2212～2214、DIN标准等。
- 结构长度标准：遵循GB12221-89、ANSI B16.10等。
- 检验与试验标准：依据JB/T 9092、API 598等。
综上所述，Q941F-16C DN80风光互补物联网电动球阀是一款集高效机械结构、智能电控、物联网通讯及绿色能源技术于一体的先进工业阀门，为现代流体系统的自动化、智能化与节能化提供了可靠的解决方案。
