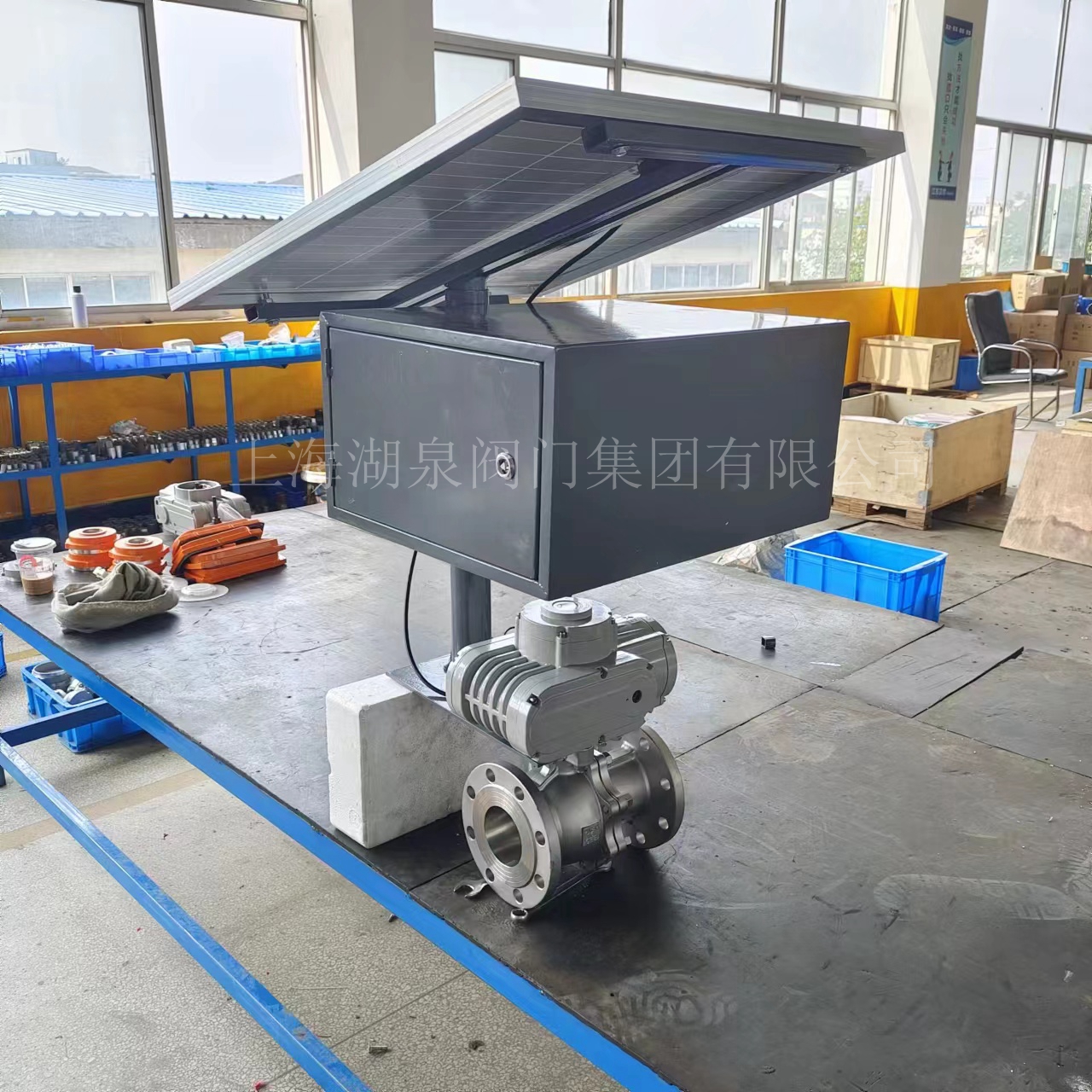

太阳能风光互补电动阀门Q941-16C DN150是一款集成可再生能源供电与电动控制的先进阀门产品。它采用太阳能与风能互补发电系统为电动执行机构供电，并配备无线通信模块（如4G），可实现远程智能化控制，适用于无稳定电网或需要节能环保的工业场合。
该产品本质上是电动法兰球阀，型号“Q941-16C”遵循中国阀门型号标准：“Q”代表球阀，“9”表示电动驱动，“4”为法兰连接形式，“1”为直通式结构，“16”表示公称压力PN16（即1.6MPa），后缀“C”通常表示阀体主要材质为碳钢（WCB）。
产品核心结构与技术特点
- 阀门主体：采用法兰连接浮动球阀结构，公称通径DN150（150毫米）。 其流阻小，流通能力大，便于安装维护。
- 密封设计：根据密封面材料不同，可分为软密封（如Q941F型，采用PTFE等氟塑料）和硬密封（如Q941H/Y型，采用硬质合金或金属堆焊钴基）。 硬密封适用于高温高压或磨损性介质，软密封则具有优良的防腐和零泄漏性能。
- 电动执行机构：一体化结构设计，内置伺服系统，可直接接收4-20mA控制信号和220V交流电源驱动，具有结构紧凑、性能可靠、操作简便等特点。智能型执行机构还可实现中文菜单显示、非侵入式调试及现场总线智能测控。

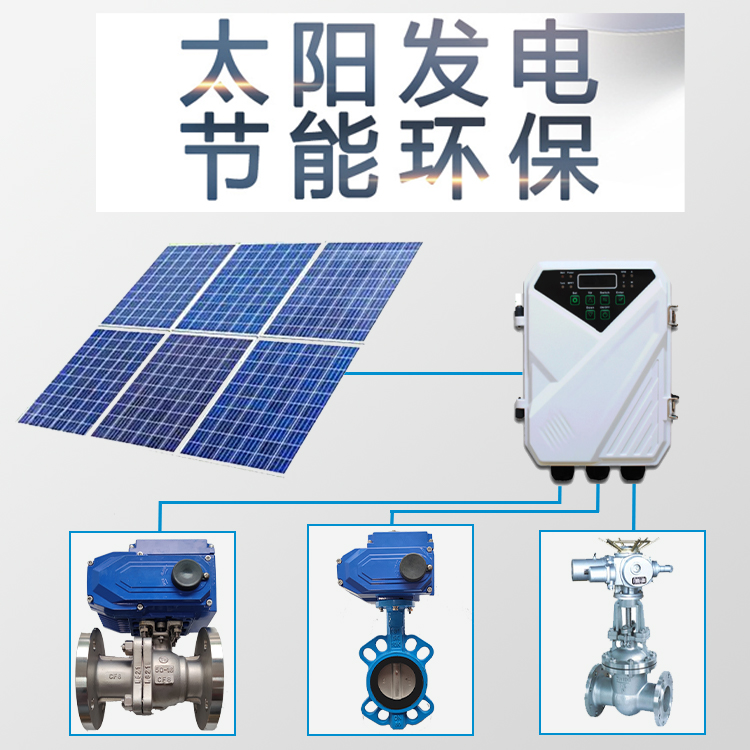

- 风光互补供电系统：该系统整合太阳能光伏板和风力发电机，为阀门电动执行机构提供独立、清洁的能源，特别适合偏远地区、野外管道或强调绿色能源应用的场景。
- 远程控制功能：通过集成4G等无线通信模块，用户可使用手机或电脑远程控制阀门的开启、关闭及调节，实现无人值守操作。
主要技术参数
- 公称压力：PN16（1.6MPa）。
- 公称通径：DN150（其他常见规格涵盖DN15至DN300）。
- 适用温度：根据密封材质不同，范围通常在-29℃至450℃之间。
- 阀体材质：主要为碳钢（WCB），也可根据介质需求选用不锈钢（304/316/316L）或合金钢。
- 连接方式：法兰连接。
- 电源电压：电动执行机构常规电源为AC220V，风光互补系统输出需与之匹配。
- 适用介质：广泛适用于水、蒸汽、油品、硝酸、氨盐水等，也可处理具有一定腐蚀性或含颗粒的介质。
外形与尺寸参考（DN150, PN16）
对于DN150、PN16规格的同类电动法兰球阀，典型外形尺寸参考如下：结构长度L约为360毫米，法兰外径D约为280毫米，总高度H约为623毫米，操作杆高度H1约为173毫米，执行机构长度L0约为585毫米，重量约178公斤。
典型应用场景
此产品适用于需要远程控制、自动化调节且供电不便的场合，主要领域包括：

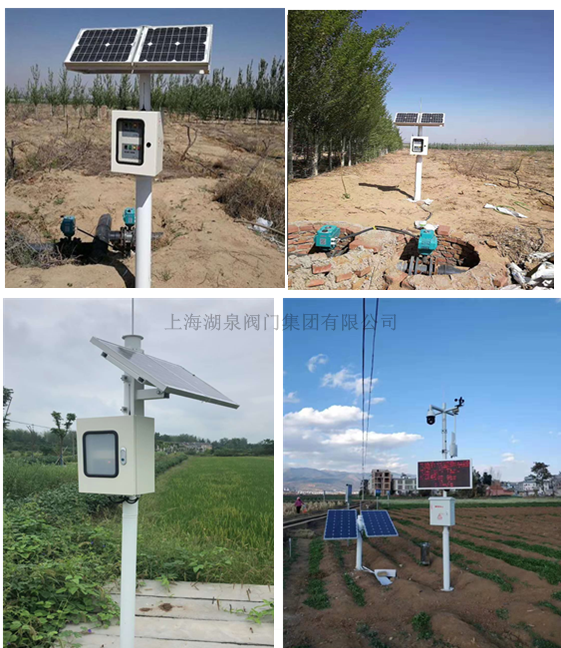

- 野外输送管道：如石油、天然气、水的长距离输送管线，尤其适用于无电网覆盖区域。
- 环保与水利工程：污水处理、给排水系统、水库闸门控制等。
- 能源行业：电站（水电、火电、核电）、液化气站、输油（气）管道。
- 化工与过程工业：化工、石化、造纸、制药等行业的工艺介质控制。
- 农业灌溉与市政：大型节水灌溉系统、市政供水管网。
太阳能风光互补电动阀门Q941-16C DN150结合了阀门可靠控制、可再生能源利用与物联网远程监控技术，是推动工业自动化向绿色、智能方向发展的一款代表性产品。
