产品概述

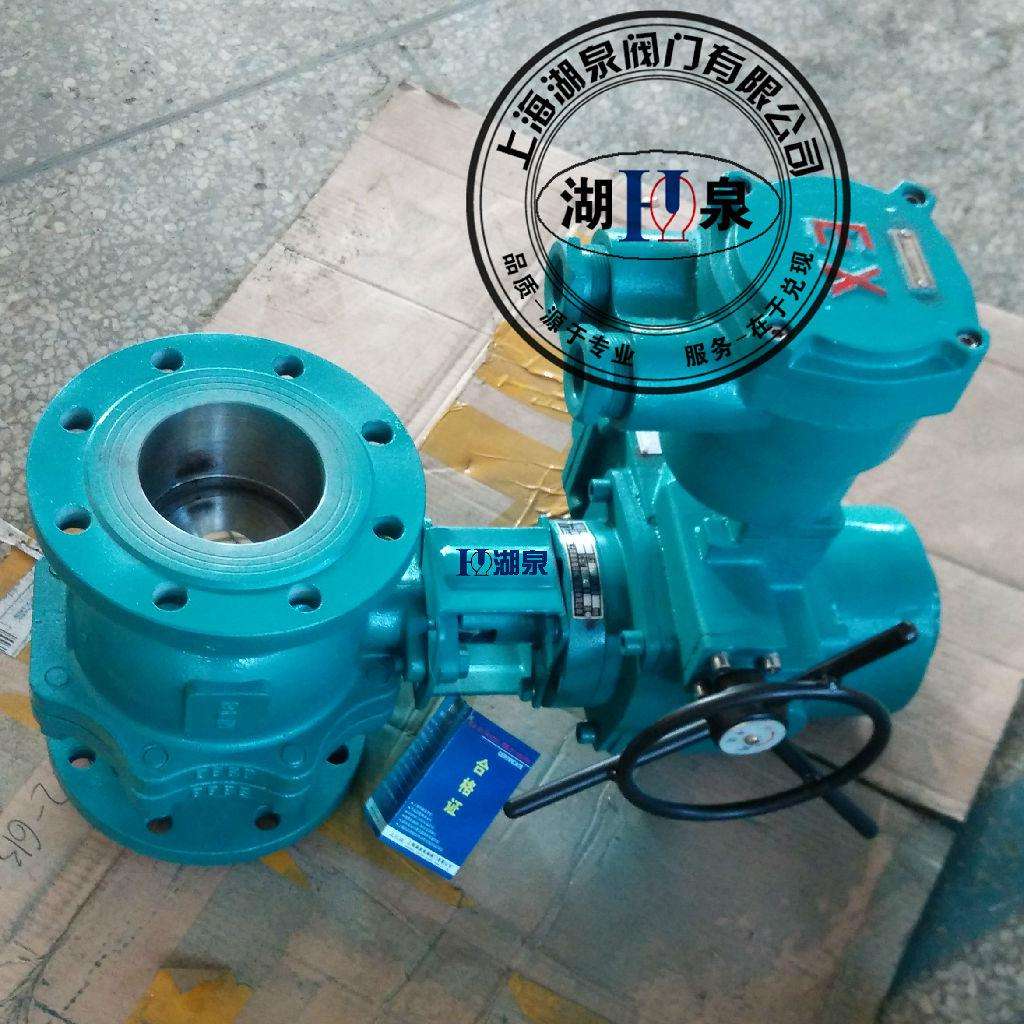

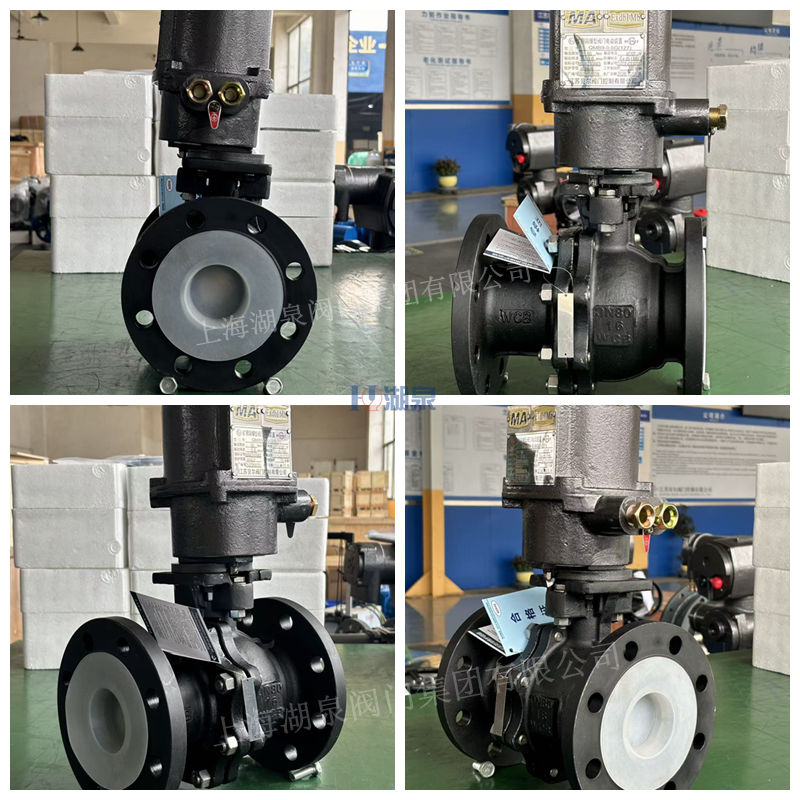

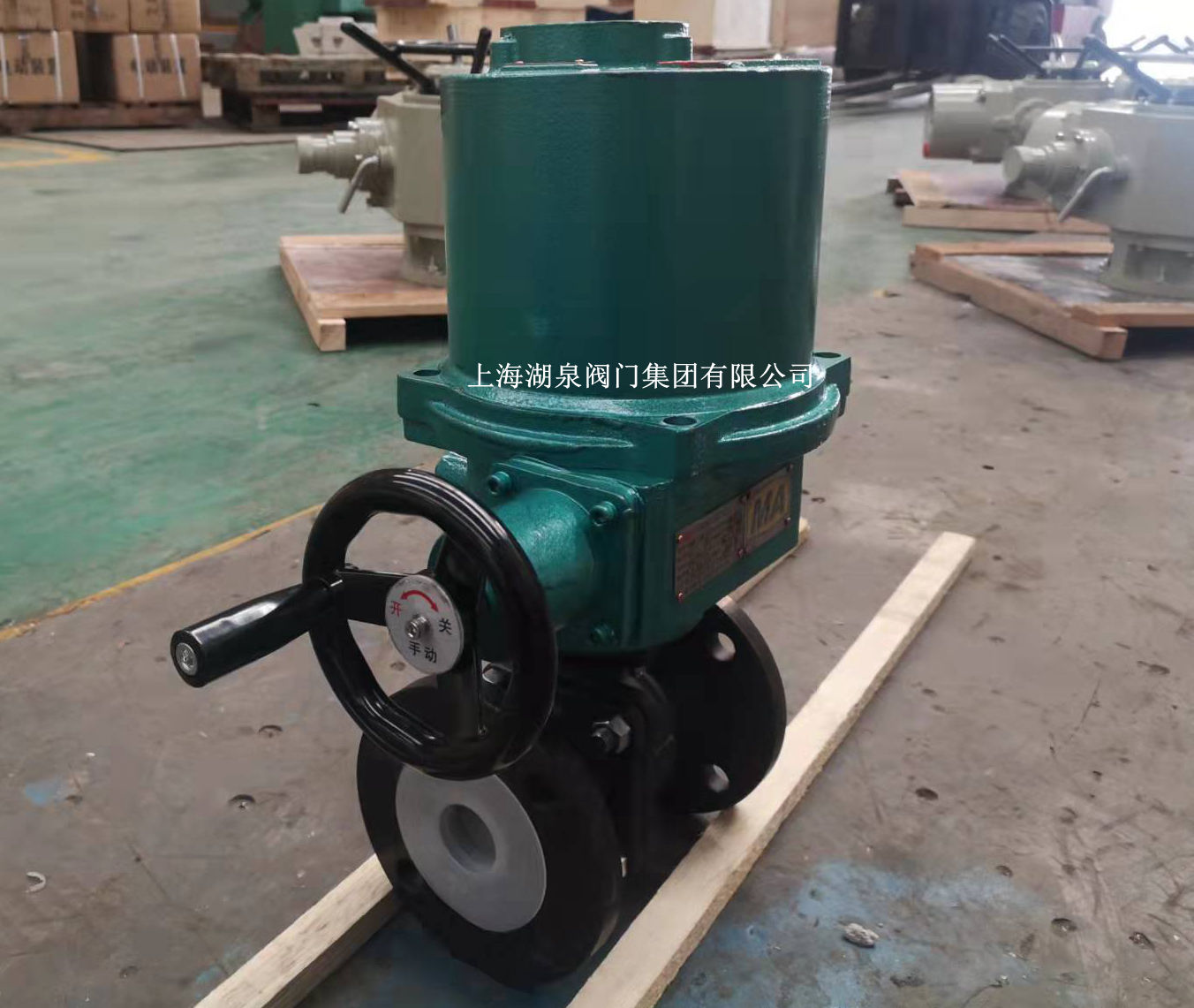

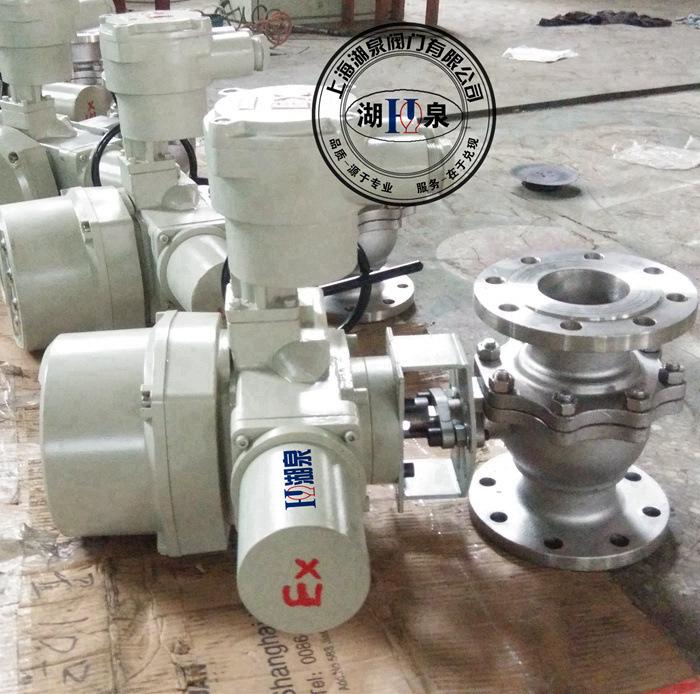

Q941F-16CP DN15矿用隔爆型电动球阀由隔爆型电动执行器和球阀本体直连组成，适用于管道系统的流体通断与流量调节控制。其公称压力为PN16（1.6 MPa），通径规格为DN15，阀体材质通常为不锈钢（CF8/304）以适应矿井复杂介质环境。
核心特征
- 隔爆设计：电动执行器采用隔爆结构，其外壳能承受内部爆炸压力并阻止火焰和爆炸能量向外传播，确保在易燃易爆气体环境（如煤矿瓦斯环境）中安全运行。
- 结构紧凑：阀门采用浮动球直通式结构，体积小、重量轻，阀座与法兰端面距离短，有助于减少介质残留。
- 密封可靠：型号中的“F”代表阀座密封面采用氟塑料（如PTFE或增强PTFE），提供优异的软密封性能，适用温度可达180℃。对于DN15规格，密封性能尤为关键。
- 防静电功能：阀门在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出，避免静电积聚引发危险。
- 安全设计：采用下装式阀杆和阀杆头部凸阶结构，防止阀杆喷出。在极端情况下（如火灾导致密封破坏），凸阶与阀体可形成金属接触，维持密封。
- 自动化控制：隔爆执行器内置伺服系统，可直接接收4-20mA控制信号及220V AC电源驱动，无需额外伺服放大器，实现0~90°旋转的精确启闭或比例调节。
性能参数
- 公称压力：PN16 (1.6 MPa)
- 公称通径：DN15
- 适用温度：≤ 180℃ (软密封氟塑料阀座)
- 阀体材质：不锈钢（对应型号中的“P”，通常为CF8/304）
- 密封材料：阀座密封面为PTFE或增强PTFE，填料为PTFE
- 适用介质：水、气、油及矿井中的特定流体，尤其适用于要求严密切断的场合。
应用领域
该阀门专用于煤矿、石油、化工等存在易燃易爆风险的工业领域自动控制系统。其隔爆特性使其成为矿井通风、排水、瓦斯抽采等管道系统中关键的安全控制设备，用于可靠地切断或调节液体、气体介质。
选型备注
“Q941F-16CP”型号中，“C”通常代表碳钢阀体，但结合“P”（不锈钢）的标注，实际表示该产品采用了不锈钢阀体以适应腐蚀性环境。“DN15”指明其为小口径阀门，适用于流量控制精确或安装空间受限的场合。选型时需确认执行器的隔爆等级（如Ex d级别）是否符合具体矿井的安全标准。
